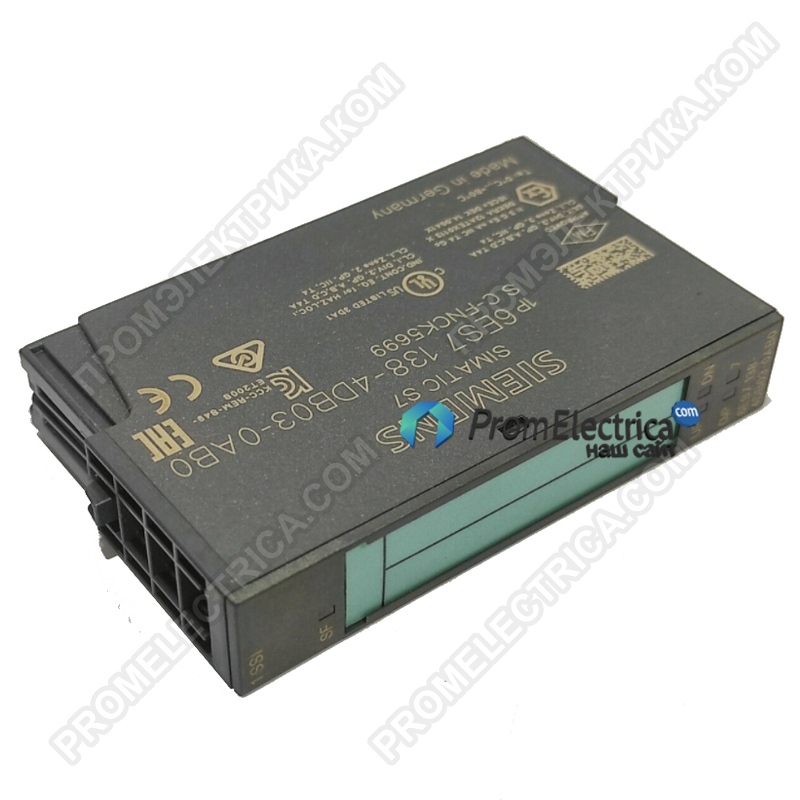

Модуль 6ES7138-4DB03-0AB0 — это интерфейсный модуль ввода дискретных сигналов (Digital Input) для распределенной периферийной системы SIMATIC ET 200SP. Он предназначен для прямого подключения бесконтактных датчиков постоянного тока с технологией BAU (Baustein-Auswertung — оценка сигнала базового модуля). Модуль оснащен 4 входами с питанием датчиков от встроенного источника 24 В DC и обеспечивает интеграцию датчиков в систему автоматизации с помощью технологии Single Wire Technology.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Базовый модуль (BaseUnit) с интерфейсом для дискретных входов (DI) и технологией BAU. |
| Производитель и серия | Siemens AG, серия распределенных вводов-выводов SIMATIC ET 200SP. |
| Артикул (MLFB) | 6ES7138-4DB03-0AB0. Расшифровка: • 6ES7: SIMATIC S7 / ET. • 138: Digital Input Module. • 4DB03: 4 входа, DC, BAU, Single Wire. • 0AB0: Версия/исполнение. |
| Тип входа | 4 дискретных входа (DI) для бесконтактных датчиков постоянного тока (например, индуктивных, емкостных, оптических). |
| Технология подключения | BAU (Baustein-Auswertung): Позволяет подключать двухпроводные датчики с функциональным заземлением. Каждый вход имеет отдельный, изолированный от шасси возвратный провод (L-). |
| Напряжение питания датчиков | Встроенный источник 24 В DC для питания подключенных датчиков. |
| Напряжение входного сигнала | • Диапазон распознавания «1»: 15…30 В DC. • Диапазон распознавания «0»: -3…+5 В DC. |
| Входной ток (при 24 В) | Обычно ~6 мА на канал (типовое значение для двухпроводных датчиков). |
| Время задержки (вкл/выкл) | Обычно 1…3 мс (настраивается через параметрирование). |
| Гальваническая развязка | Да, между цепями датчиков и внутренней логикой/шиной PROFINET. |
| Соответствие стандартам | Поддерживает стандарты IEC 61131-2, Type 1/3 для дискретных входов. |
| Степень защиты (IP) | IP20 (для монтажа внутри шкафа). |
| Индикация состояния | Светодиодный индикатор (зеленый) для каждого канала (сигнал «ВКЛ») и общий светодиод диагностики (красный/зеленый) модуля. |
| Монтаж | Устанавливается на базовую единицу (BaseUnit) ET 200SP (требуется отдельная покупка, например, BU…). Монтаж на DIN-рейку 35 мм. |
| Программирование и конфигурация | Параметрирование (диагностика, задержки, фильтрация) осуществляется в среде программирования Siemens TIA Portal. |
