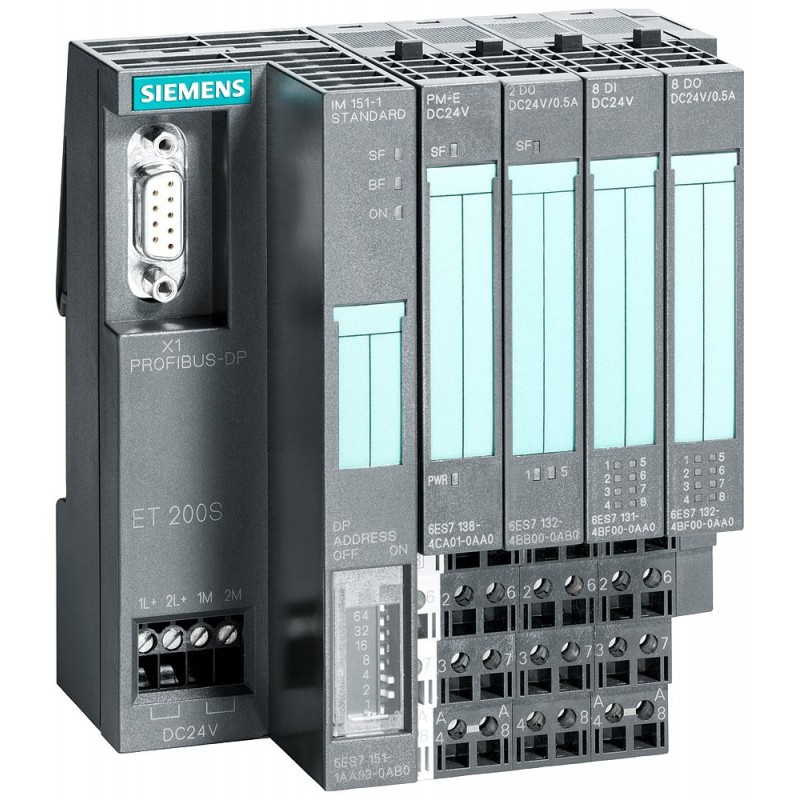

Интерфейсный модуль IM 151-1 (артикул 6ES7153-1AA03-0XB0) — это базовый интерфейсный модуль для модульной распределенной периферийной системы SIMATIC ET 200S. Он выступает в роли головного (ведущего) модуля стойки, обеспечивая связь подключенных модулей ввода-вывода ET 200S с управляющим контроллером по протоколу PROFIBUS DP. Модуль характеризуется компактностью, надежностью и является основой для создания экономичных распределенных станций ввода/вывода.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Базовый интерфейсный модуль (ведущий) для распределенной периферии ET 200S. |
| Производитель и серия | Siemens, серия SIMATIC ET 200S. |
| Артикул | 6ES7153-1AA03-0XB0 Обозначение: IM 151-1 STANDARD. |
| Основное назначение | • Создание распределенной станции ввода/вывода (удаленного Slave-устройства) в сети PROFIBUS-DP. • Управление и обмен данными с модулями ввода-вывода, установленными в одной стойке ET 200S. • Преобразование сигналов полевых устройств (дискретных, аналоговых) в данные для ПЛК и обратно. |
| Ключевые особенности | • PROFIBUS DP интерфейс: Функционирует как ведомое устройство (DP Slave) в сети PROFIBUS DP со скоростью до 12 Мбит/с. • Компактная конструкция: Модуль занимает 1 слот (шириной 20 мм) на монтажной рейке ET 200S. • Автоконфигурация: Автоматическое распознавание модулей ввода-вывода, установленных в стойке (при использовании соответствующих модулей Siemens). • Интегрированный источник питания 24V DC: Для логики модуля и датчиков (макс. 400 мА), что может упростить схему питания. • Встроенная диагностика: Светодиодные индикаторы для отображения состояния питания, работы в сети PROFIBUS и ошибок. |
| Технические параметры | • Промышленная сеть: PROFIBUS DP (стандарт EN 50170). • Скорость передачи: Автоматическое определение, от 9.6 кбит/с до 12 Мбит/с. • Адрес PROFIBUS: Настраивается переключателями (DIP-переключателями) на лицевой панели модуля (адрес 0-125). • Количество подключаемых модулей ввода/вывода: Максимум 63 модуля в одной стойке (ограничение по физическим слотам и конфигурации). • Объем данных ввода/вывода: До 244 байт входных и 244 байт выходных данных. • Питание модуля и датчиков: 24 В DC (номинальное, через клеммы питания). • Ток потребления модуля: Прим. 50 мА. • Выходной ток для датчиков: 400 мА (макс., от встроенного источника питания). • Рабочая температура: 0°C … +60°C. • Степень защиты: IP20 (для монтажа в шкафу управления). |
| Функциональные возможности | • «Горячая» замена: Поддержка замены модулей ввода/вывода в стойке без отключения питания системы (при соблюдении условий). • Диагностика: Передача диагностических сообщений на ведущее устройство (ПЛК) по PROFIBUS (состояние модулей, обрыв датчиков и т.д.). • Защита от обратной полярности: Защита питания 24 В. |
