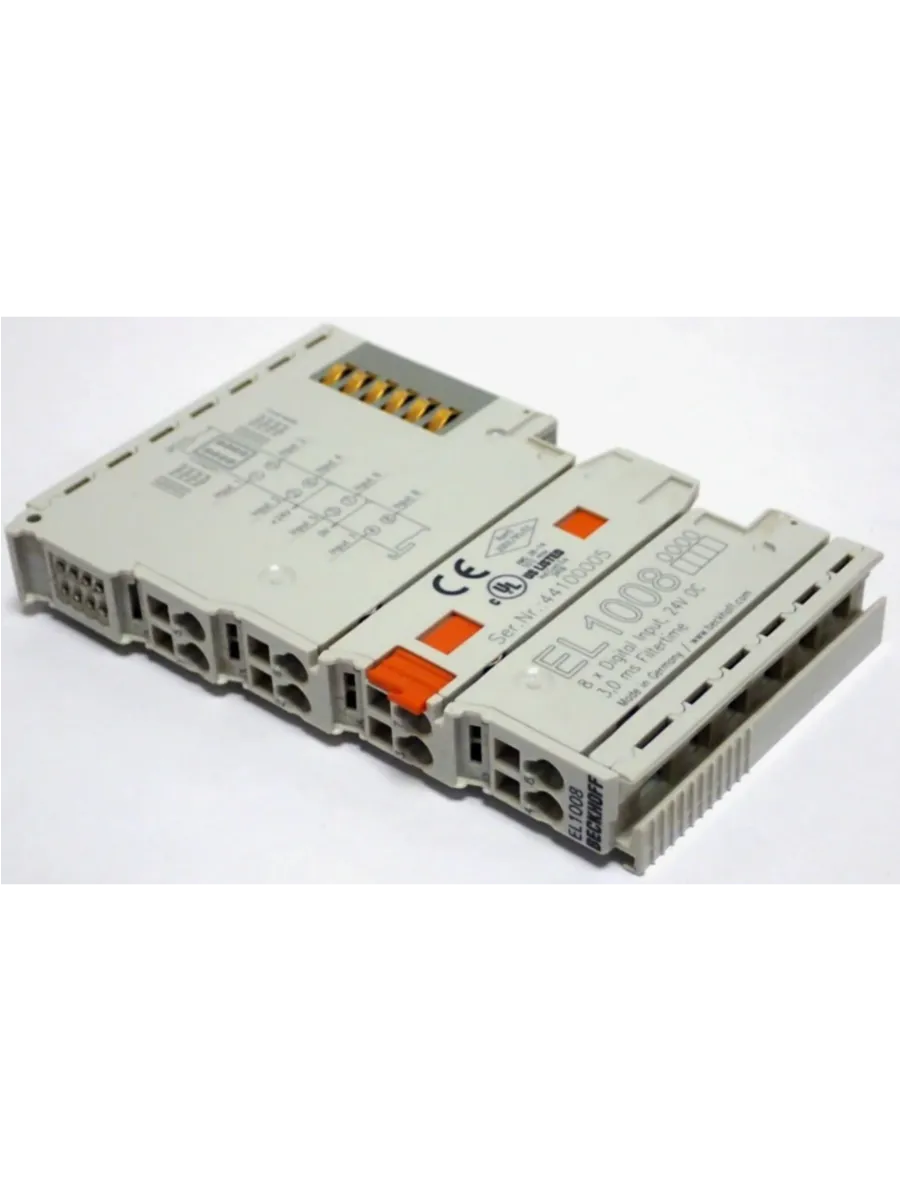

Модуль EL1008 — это 8-канальный цифровой входной модуль в форм-факторе EtherCAT Terminal от Beckhoff. Он предназначен для подключения стандартных источников сигналов 24 В DC (например, кнопок, концевых выключателей, датчиков PNP-типа) к системе управления на базе EtherCAT. Модуль отличается компактностью, высокой скоростью обмена данными и простотой интеграции в распределенные системы ввода-вывода.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электронный модуль дискретных входов (Digital Input). |
| Система и производитель | EtherCAT Terminal, Beckhoff Automation. |
| Артикул / Модель | EL1008 |
| Назначение | Преобразование внешних дискретных сигналов уровня 24 В DC в цифровые данные для передачи по сети EtherCAT к главному контроллеру (ПЛК). |
| Количество каналов | 8 независимых входов. |
| Тип входа | Вход 24 В DC, совместимый с PNP (Positive Switching). Распознает сигнал «1» (включено) при подаче напряжения +24В (относительно 0В). |
| Номинальное входное напряжение | 24 В DC (от источника, согласованного по требованиям PELV/SELV). |
| Диапазон распознавания «1» | 15…30 В DC. |
| Диапазон распознавания «0» | -3…+5 В DC. |
| Входной ток (при 24 В) | ~3 мА на канал (типовое значение). |
| Время фильтрации (задержки) | Программно настраиваемое от 0…65 мс (включая 0.05 мс, 0.1 мс, 0.8 мс, 3.2 мс). Позволяет подавлять дребезг контактов и помехи. |
| Состояние в обрыве | Распознается как «0» (логический ноль). |
| Изоляция | Гальваническая развязка между группой каналов (8 шт.) и шиной EtherCAT/питанием. Между отдельными каналами развязки нет. |
| Диагностика | Светодиодная индикация на каждый канал (зеленый – активный вход «1») и общий светодиод состояния модуля (RUN/ERROR). |
| Потребляемый ток от шины | ~100 мА (максимальный, включая питание входных цепей). |
| Питание полевых устройств | Не обеспечивает. Для питания датчиков/кнопок требуется внешний источник 24 В DC. |
| Подключение полевых устройств | Через клеммную колодку Beckhoff (максимум 1.5 мм²) соответствующего типа (например, с винтовым зажимом или Spring). |
| Интерфейс связи | Встроенный в терминал EtherCAT. |
| Совместимость | Монтируется на стандартную монтажную рейку как часть стека EtherCAT Terminals. Для работы требуется источник питания 24 В для полевой стороны и EtherCAT-мастер (например, контроллер серии CX, C60xx или ПК с TwinCAT). |
| Степень защиты (IP) | IP20 (только для монтажа внутри шкафов управления). |
| Рабочая температура | 0…+55 °C. |
