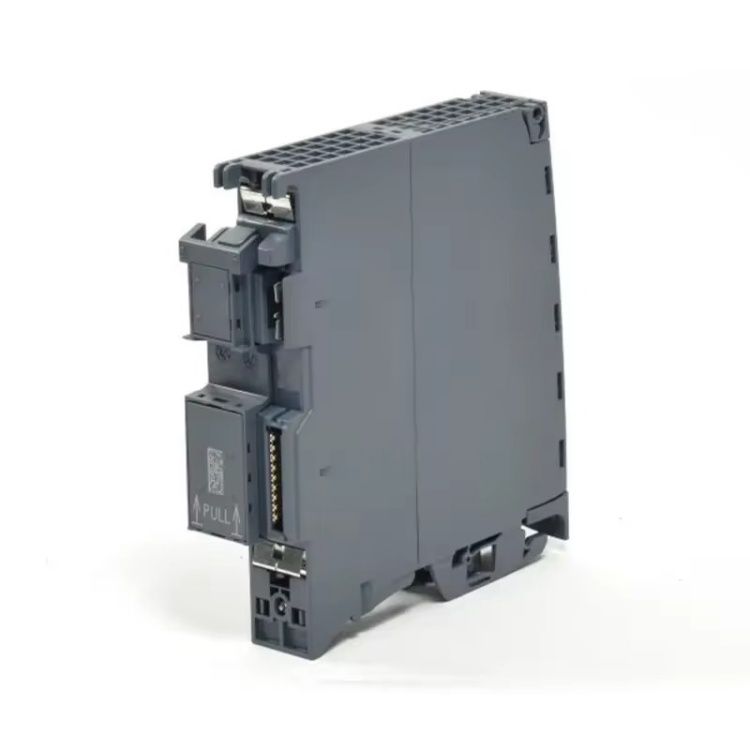

Модуль 6ES7534-7QE00-0AB0 — это универсальный аналоговый модуль ввода-вывода (AI/AO) высокой плотности для систем распределенного ввода-вывода SIMATIC ET 200SP. Он обеспечивает 8 аналоговых входов и 8 аналоговых выходов в одном компактном модуле, поддерживая широкий спектр сигналов (ток, напряжение, термопары, RTD) и обладая высокой точностью, диагностикой и гибкостью конфигурации. Модуль идеально подходит для сложных задач измерения и управления в системах автоматизации процессов, энергетики и машиностроения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Универсальный комбинированный модуль аналогового ввода и вывода (Analog Input/Output, AI/AO). |
| Система и производитель | SIMATIC ET 200SP, Siemens AG. |
| Артикул (MLFB) | 6ES7534-7QE00-0AB0 |
| Модель | AI/AO 8xU/I 2-/4-wire + 8xU/I 2-wire HF (High Feature). |
| Назначение | Одновременный прием аналоговых сигналов от датчиков и выдача управляющих сигналов на исполнительные механизмы в едином компактном устройстве. |
| Количество и тип каналов | • 8 аналоговых входов (AI): Универсальные, настраиваемые на: напряжение (±10 В, ±5 В, 1-5 В), ток (0/4-20 мА), термопары (типов J, K, L, N, E, R, S, T, U, B, C), термосопротивления (RTD: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000). • 8 аналоговых выходов (AO): Настраиваемые на: напряжение (±10 В), ток (0/4-20 мА). |
| Разрешение (оцифровка) | • Входы: 16 бит (включая знак). • Выходы: 16 бит. |
| Точность (при 25°C) | • Входы: ±0.03% от диапазона (для U/I). • Выходы: ±0.1% от диапазона. |
| Общее время цикла (все каналы) | Мин. 2.5 мс (при максимальной производительности). Конфигурируется. |
| Изоляция | Гальваническая развязка между группами каналов, полевой стороной и логикой ПЛК. |
| Питание датчиков (2-проводной датчик) | Да, модуль обеспечивает питание 24 В для 2-проводных датчиков 4-20 мА (для входных каналов). |
| Диагностика | Расширенная: • Обрыв/КЗ цепи датчика/исполнителя. • Превышение/занижение предела измеряемого значения. • Ошибка компенсации холодного спая (для термопар). • Нагрузка выхода вне диапазона. • Проверка подлинности датчика (SITRANS). |
| Компенсация холодного спая (CJC) | Встроенная, с помощью интегрированного датчика температуры на клеммном модуле. |
| Подключение | Через специализированный сменный фронтальный соединитель (A0) для аналоговых сигналов. |
| Индикация состояния | Светодиод на каждый канал (зеленый/красный) и общие светодиоды (RUN/ERROR, MAINT). |
| Питание модуля | Через системную шину от базового модуля. Питание выходных каскадов (L+) – через дополнительные клеммы или шину. |
| Совместимость | Монтируется на базовый модуль ET 200SP (требует базовый модуль 6ES7193-6BP00-0DA0 или аналогичный). |
| Степень защиты | IP20 (для установки внутри шкафов). |
