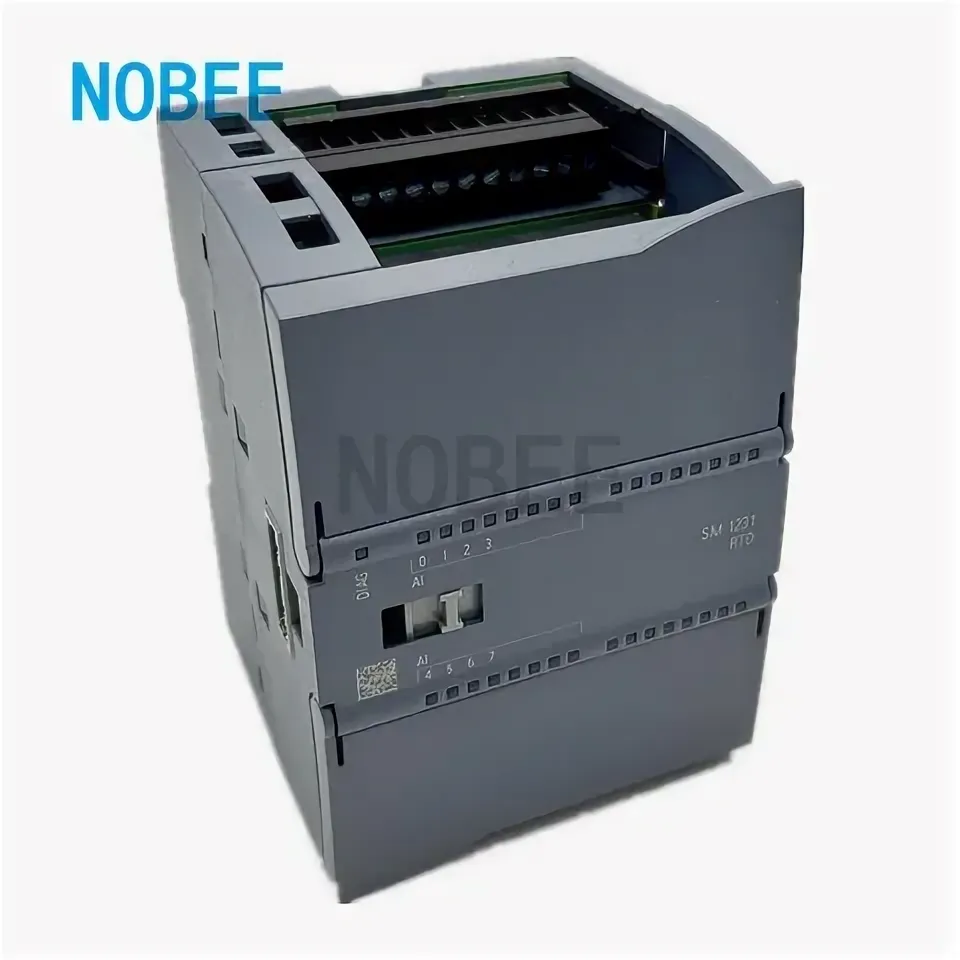

Модуль аналогового ввода 6ES7231-5PF32-0XB0 — это высокоточный 8-канальный измерительный модуль для контроллеров SIMATIC S7-1200, предназначенный исключительно для подключения термосопротивлений (RTD). Он поддерживает все распространенные типы датчиков (Pt, Ni, Cu, LG-Ni) по 2-, 3- или 4-проводной схеме с автоматической компенсацией сопротивления проводов, обеспечивая максимальную точность измерений температуры в промышленных приложениях и системах ОВК.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Специализированный модуль аналогового ввода для термосопротивлений (RTD-модуль). |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Количество каналов | 8 изолированных каналов. Каждый канал настраивается независимо. |
| Поддерживаемые датчики (RTD) | • Платиновые: Pt100, Pt200, Pt500, Pt1000 (стандартные диапазоны, например, Pt100: -200…850 °C). • Никелевые: Ni100, Ni1000, LG-Ni1000. • Медные: Cu10. |
| Схемы подключения | Поддержка 2-проводной, 3-проводной и 4-проводной схемы подключения датчика. 4-проводная схема обеспечивает наивысшую точность, полностью исключая влияние сопротивления проводов. |
| Разрешение АЦП | 16 бит (включая знак). |
| Точность (погрешность) | • При 4-проводном подключении: Высокая точность, типичная погрешность ±0.1% от диапазона или ±0.2°C (зависит от типа датчика и диапазона). • Для 2- и 3-проводных схем точность несколько ниже. |
| Подавление помех | Высокое подавление синфазной помехи (CMRR > 85 дБ при 50/60 Гц). |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер. |
| Диагностика | • Диагностика на уровне модуля и канала. • Обнаружение обрыва цепи датчика (открытая цепь). • Обнаружение короткого замыкания. |
| Индикация состояния | Светодиод «ON» (зеленый) – питание и исправность модуля. |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. Имеет отдельные клеммы для подключения измерительных и компенсационных проводов для каждого канала. |
| Питание модуля | От шины контроллера S7-1200. Для измерения использует собственный стабилизированный источник тока для питания датчиков. |
| Параметрирование | Полная конфигурация каждого канала в TIA Portal: тип датчика (например, Pt100, 4-проводное), диапазон измерения, фильтрация, пределы срабатывания. |
