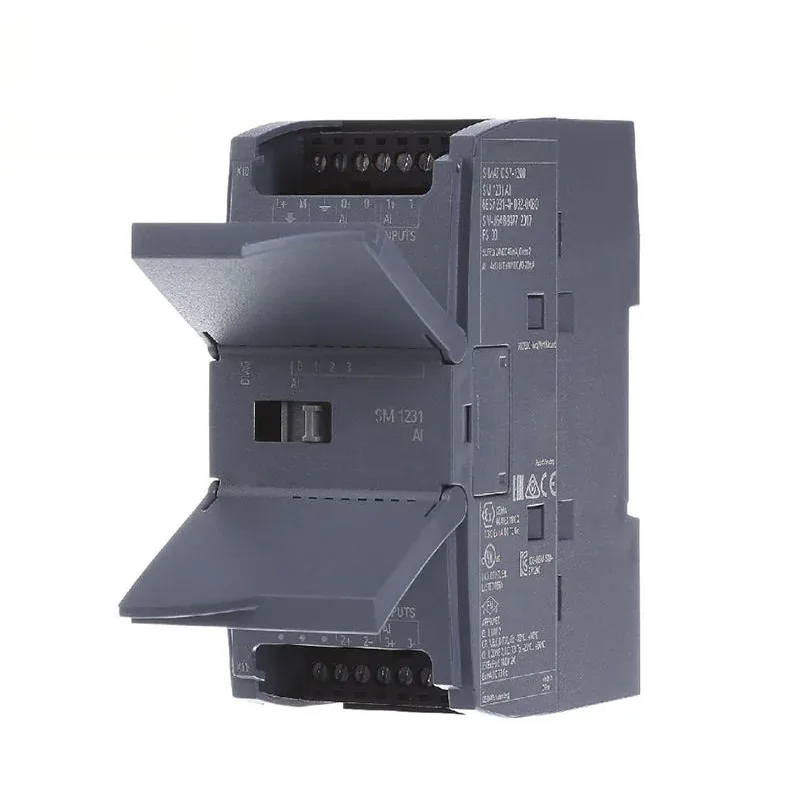

Модуль аналогового ввода 6ES7231-5ND32-0XB0 — это высокоточный 4-канальный измерительный модуль для контроллеров SIMATIC S7-1200, предназначенный исключительно для работы с термосопротивлениями (RTD). Он поддерживает подключение популярных типов датчиков (Pt, Ni, Cu) по 2-, 3- или 4-проводной схеме с автоматической компенсацией сопротивления проводов. Модуль обеспечивает точное и надежное измерение температуры в промышленных и HVAC-приложениях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Специализированный модуль аналогового ввода для термосопротивлений (RTD-модуль). |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Количество каналов | 4 изолированных канала. Каждый канал может быть независимо сконфигурирован. |
| Поддерживаемые датчики (RTD) | • Платиновые: Pt100, Pt200, Pt500, Pt1000 (стандартные диапазоны, например, Pt100: -200…850 °C). • Никелевые: Ni100, Ni1000, LG-Ni1000. • Медные: Cu10. |
| Схемы подключения | Поддержка 2-проводной, 3-проводной и 4-проводной схемы подключения датчика. 4-проводная схема обеспечивает максимальную точность, полностью исключая влияние сопротивления проводов. |
| Разрешение АЦП | 16 бит (включая знак). |
| Точность (погрешность) | • При 4-проводном подключении: Высокая точность, типичная погрешность ±0.1% от диапазона или ±0.3°C. • Точность зависит от типа датчика, схемы подключения и температуры. |
| Подавление помех | Высокое подавление синфазной помехи (>85 дБ при 50/60 Гц). |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1212C, 1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер (для CPU 1214C и выше). |
| Диагностика | • Диагностика на уровне модуля и канала. • Обнаружение обрыва датчика (открытая цепь). • Обнаружение короткого замыкания. |
| Индикация состояния | Светодиод «ON» (зеленый) – питание и исправность модуля. |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. Имеет отдельные клеммы для подключения измерительных и компенсационных проводов. |
| Питание модуля | От шины контроллера S7-1200. Для измерения использует собственный стабилизированный источник тока для питания датчиков. |
| Параметрирование | Полная конфигурация каждого канала в TIA Portal: тип датчика (например, Pt100, 4-проводное), диапазон измерения, фильтрация, пределы срабатывания. |
