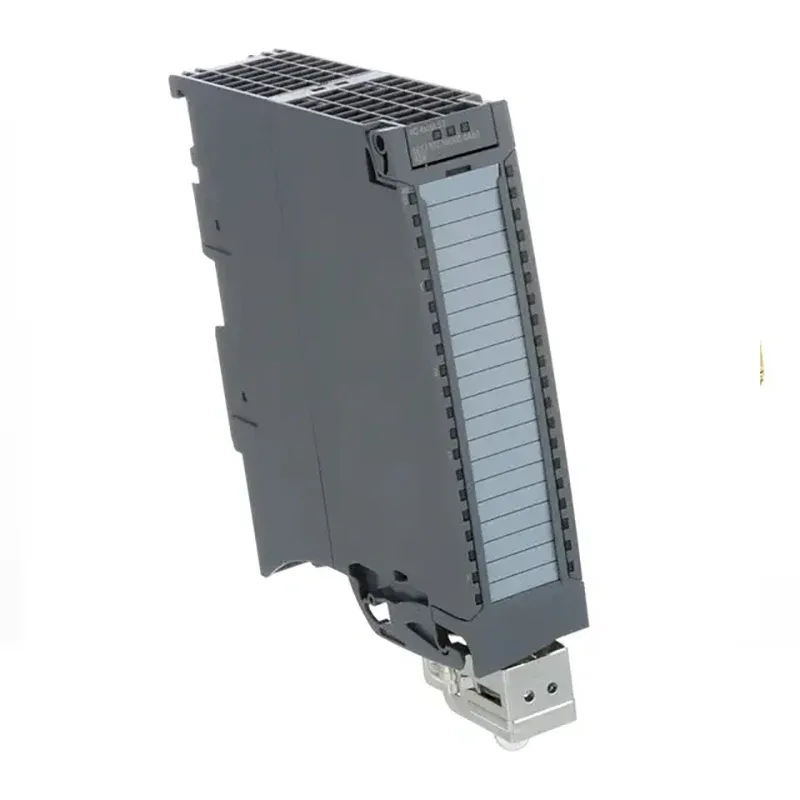

Модуль 6ES7532-5HD00-0AB0 — это высокопроизводительный аналоговый выходной модуль (AQ) для систем распределенного ввода-вывода SIMATIC ET 200SP. Он предназначен для генерации прецизионных аналоговых сигналов тока и напряжения для управления регулирующими клапанами, преобразователями частоты, задатчиками скорости и другими исполнительными устройствами. Модуль поддерживает 4 независимых изолированных канала с высоким разрешением и точностью, что делает его идеальным решением для сложных контуров управления в системах автоматизации процессов, энергетики и машиностроения.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Аналоговый выходной модуль (Analog Output, AQ). |
| Система и производитель | SIMATIC ET 200SP, Siemens AG. |
| Артикул (MLFB) | 6ES7532-5HD00-0AB0 |
| Модель | AQ 4xU/I 2-wire HS (Analog Output, 4 канала, напряжение/ток, 2-проводное подключение, High Speed). |
| Назначение | Преобразование цифровых значений из контроллера в аналоговые управляющие сигналы для непрерывного воздействия на технологический процесс. |
| Количество выходов | 4 аналоговых канала. Каждый канал настраивается независимо. |
| Типы выходных сигналов (на канал) | • Напряжение (U): ±10 В, ±5 В, 0-10 В, 1-5 В. • Ток (I): 0-20 мА, 4-20 мА. |
| Разрешение (цифро-аналоговое преобразование) | 16 бит (включая знак). |
| Точность (погрешность при 25°C) | ±0.3% от диапазона измерения (типовое значение для тока). |
| Изоляция | Гальваническая развязка между каждым каналом, а также между группой каналов и шиной Backplane. |
| Время установления выходного сигнала | < 100 мкс (для шага 10%…90% от полной шкалы). Высокая скорость. |
| Максимальный выходной ток | 20 мА (для токовых выходов). |
| Максимальная выходная мощность | 30 мВт на канал (ограничение по нагрузке). |
| Допустимая нагрузка (для токового выхода) | 0…600 Ом (при выходе 20 мА). |
| Диагностика | Расширенная: • Обрыв/КЗ цепи нагрузки. • Перегрузка по току. • Превышение выходного значения. • Ошибка при параметризации. |
| Подключение | Через сменный фронтальный соединитель для аналоговых сигналов (тип A0 или аналогичный). |
| Индикация состояния | Светодиод на каждый канал (зеленый/красный) и общие светодиоды (RUN/ERROR, MAINT). |
| Питание модуля и выходных каскадов | • Питание логики: от системной шины через базовый модуль. • Питание выходных каскадов (L+): внешний источник 24 В DC, подключается к специальным клеммам модуля. |
| Совместимость | Монтируется на базовый модуль ET 200SP (требует 6ES7193-6BP00-0DA0 или аналог). |
| Степень защиты | IP20 (для монтажа внутри шкафов). |
| Рабочая температура | 0…+60 °C. |
