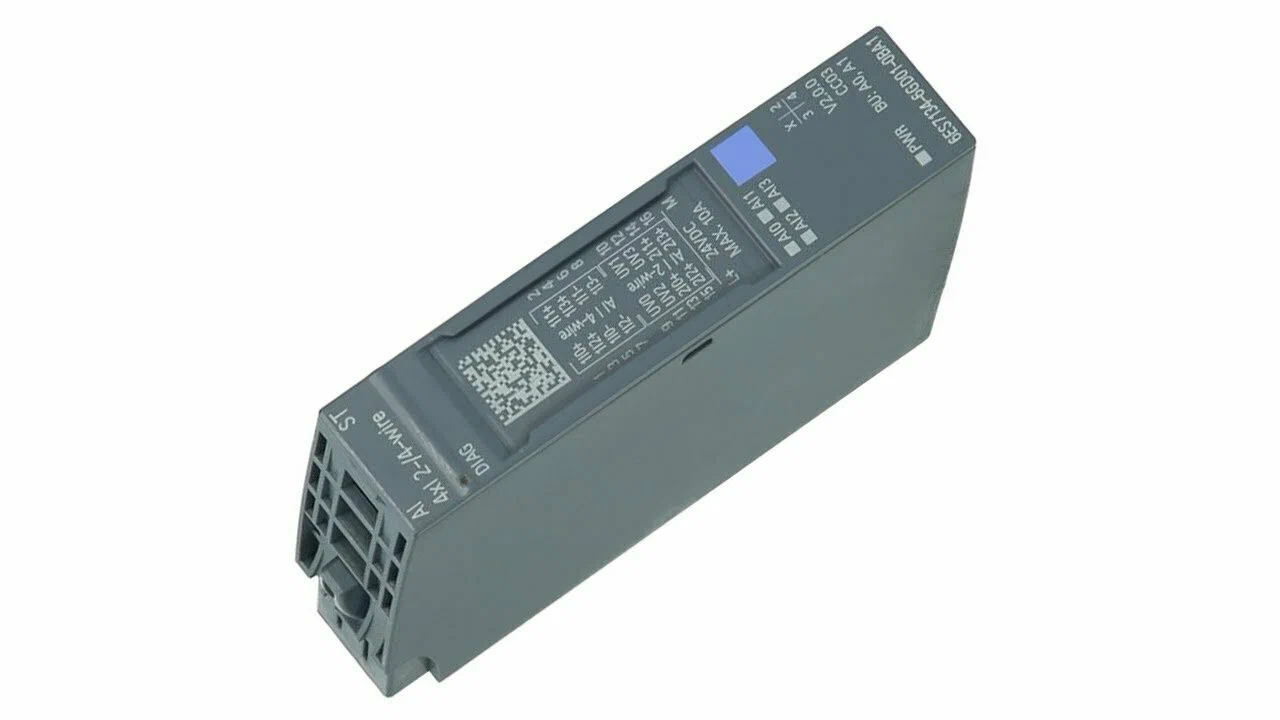

Модуль 6ES7134-6GD00-0BA1 — это высокоскоростной аналоговый входной модуль (AI) для систем распределенного ввода-вывода SIMATIC ET 200SP. Он предназначен для точного и быстрого измерения сигналов напряжения и тока в динамичных процессах, требующих высокой частоты дискретизации. Модуль поддерживает 4 канала с индивидуальной изоляцией и является идеальным решением для задач высокоскоростного сбора данных, контроля вибрации, мониторинга переходных процессов и систем испытательных стендов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Высокоскоростной аналоговый входной модуль (High-Speed Analog Input). |
| Система и производитель | SIMATIC ET 200SP, Siemens AG. |
| Артикул (MLFB) | 6ES7134-6GD00-0BA1 |
| Модель | AI 4xU/I 2-wire HS (Analog Input, 4 канала, напряжение/ток, 2-проводное подключение, High Speed). |
| Назначение | Высокоскоростной сбор и оцифровка аналоговых сигналов от датчиков напряжения и тока с минимальной задержкой для приложений, требующих детального анализа быстрых процессов. |
| Количество входов | 4 аналоговых канала. Каждый канал настраивается независимо. |
| Типы сигналов (на канал) | • Напряжение (U): ±10 В, ±5 В, ±2.5 В, ±1 В. • Ток (I): ±20 мА, ±10 мА, 0-20 мА, 4-20 мА. |
| Разрешение (оцифровка) | 16 бит (включая знак). |
| Максимальная частота дискретизации (на канал) | До 200 кГц (200 000 измерений в секунду). • При 4 активных каналах: 50 кГц на канал. |
| Точность (погрешность при 25°C) | ±0.3% от диапазона измерения (типовое значение). |
| Изоляция | Гальваническая развязка между каждым каналом, а также между группой каналов и шиной Backplane. |
| Входное сопротивление | • Для напряжения: > 1 МОм. • Для тока: 250 Ом (внутренний шунт). |
| Время установления (Step Response) | < 4 мкс (для шага 10%…90% от полной шкалы). |
| Диагностика | Базовая: • Обрыв/короткое замыкание измерительной цепи. • Превышение/занижение предела измеряемого значения. • Отсутствие напряжения питания датчика (L+). |
| Подключение | Через сменный фронтальный соединитель для аналоговых сигналов (тип A0). |
| Индикация состояния | Светодиод на каждый канал (зеленый/красный) и общие светодиоды (RUN/ERROR). |
| Питание модуля и датчиков | • Питание логики: от системной шины через базовый модуль. • Питание датчиков (L+): внешний источник 24 В DC, подключается к специальным клеммам модуля. |
| Совместимость | Монтируется на базовый модуль ET 200SP (требует 6ES7193-6BP00-0DA0 или аналог). |
| Степень защиты | IP20 (для монтажа внутри шкафов). |
| Рабочая температура | 0…+60 °C. |
