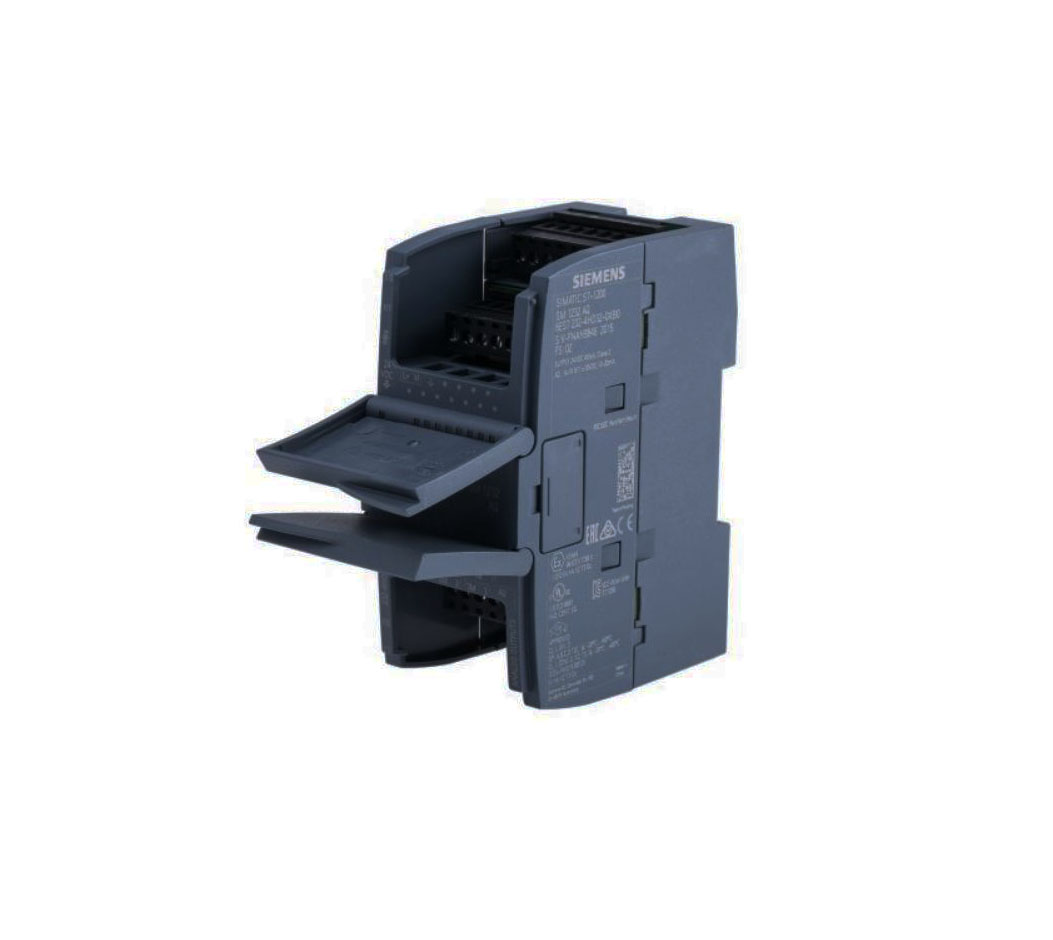

Модуль аналоговых выходов 6ES7232-4HD32-0XB0 — это компактный 4-канальный аналоговый выходной модуль для контроллеров SIMATIC S7-1200. Он предназначен для формирования универсальных управляющих сигналов напряжения или тока (0-10 В, ±10 В, 0-20 мА, 4-20 мА и др.) и управления такими исполнительными устройствами, как регулирующие клапаны, заслонки, приводы частотных преобразователей. Модуль обеспечивает простое расширение функциональности S7-1200 для реализации задач аналогового управления.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль аналоговых выходов (Analog Output Module) для компактного ПЛК. |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Количество каналов | 4 аналоговых выхода. Каналы могут быть сконфигурированы независимо. |
| Поддерживаемые сигналы | • Напряжение: ±10 В, 0-10 В. • Ток: 0-20 мА, 4-20 мА. |
| Разрешение ЦАП | 16 бит (включая знак для диапазона ±10 В). |
| Точность (основная погрешность) | • Напряжение: ±0.3% от диапазона. • Ток: ±0.5% от диапазона (при 25°C). |
| Время установления сигнала | < 1 мс (для изменения на 50% от диапазона). |
| Максимальная частота обновления | Конфигурируется в TIA Portal. |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1212C, 1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер (для CPU 1214C и выше). |
| Диагностика | • Диагностика на уровне модуля и канала (обрыв нагрузки, короткое замыкание, перегрузка). • Индикация сбоев. |
| Индикация состояния | Светодиод «ON» (зеленый) – питание и исправность модуля. |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. |
| Питание модуля | От шины контроллера S7-1200. Для аналоговых цепей требуется внешний источник питания 24 В DC (L+). |
| Параметрирование | Полная независимая конфигурация каждого канала в TIA Portal: тип сигнала (напряжение/ток), диапазон, реакция на ошибку (удержание последнего значения или установка замещающего). |
