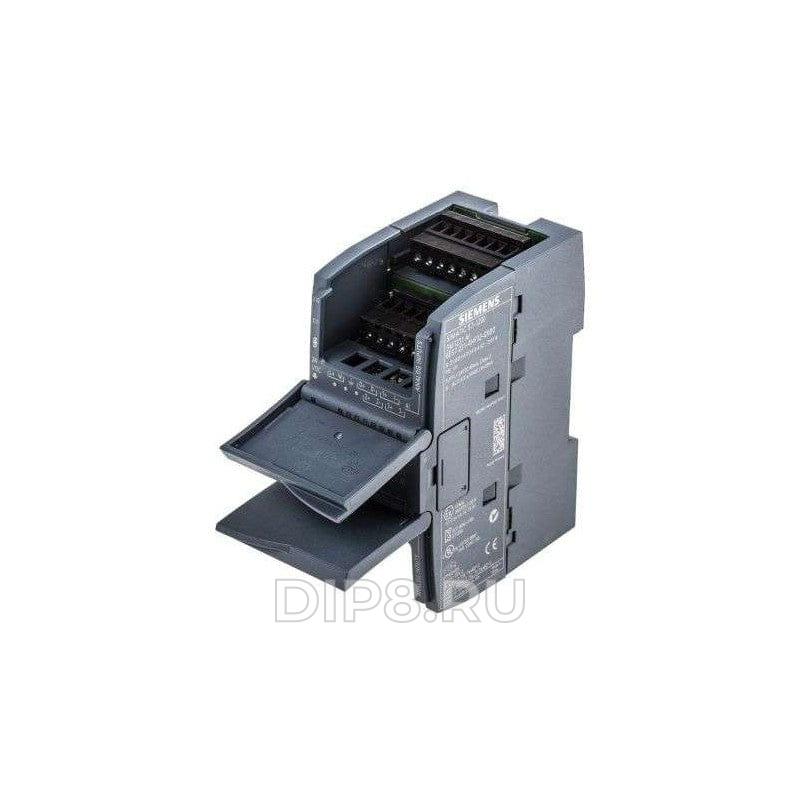

Модуль аналоговых входов 6ES7231-4HF32-0XB0 — это универсальный 8-канальный модуль для компактных контроллеров SIMATIC S7-1200. Он поддерживает подключение широкого спектра аналоговых датчиков с сигналами напряжения, тока, сопротивления и термопар, обеспечивая простое и экономичное решение для сбора технологических данных в системах малой и средней сложности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Универсальный модуль аналоговых входов (Analog Input Module) для компактного ПЛК. |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Количество каналов | 8 аналоговых входов. Конфигурируются индивидуально. |
| Поддерживаемые сигналы | • Напряжение: ±10 В, ±5 В, ±2.5 В, 0-10 В. • Ток: 0-20 мА, 4-20 мА. • Сопротивление: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000, LG-Ni1000, KTY84 (2-, 3- или 4-проводное подключение). • Термопара: Типов J, K, T, E, N, L, U, S, R, B, C (с внутренней или внешней компенсацией температуры холодного спая). |
| Разрешение АЦП | 16 бит (включая знак для биполярных диапазонов). |
| Точность (основная погрешность) | • Напряжение/ток: ±0.1% от диапазона (при 25°C). • Термосопротивления/термопары: ±0.3°C (зависит от типа и диапазона). |
| Цикл преобразования | • Максимальный: 625 мкс на канал. • Конфигурируется в ПО. |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1211C, 1212C, 1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер (для CPU 1214C и выше). |
| Диагностика | • Диагностика на уровне модуля и канала (обрыв провода, перегрузка, короткое замыкание, ошибка преобразования). • Индикация сбоев. |
| Индикация состояния | Светодиод «ON» (зеленый) – питание и исправность модуля. Отдельные светодиоды для диагностики каналов отсутствуют. |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. |
| Питание модуля | От шины контроллера S7-1200. Не требует отдельного источника. |
| Параметрирование | Полная конфигурация в среде TIA Portal: выбор типа датчика, диапазона, фильтра, пределов срабатывания. |
