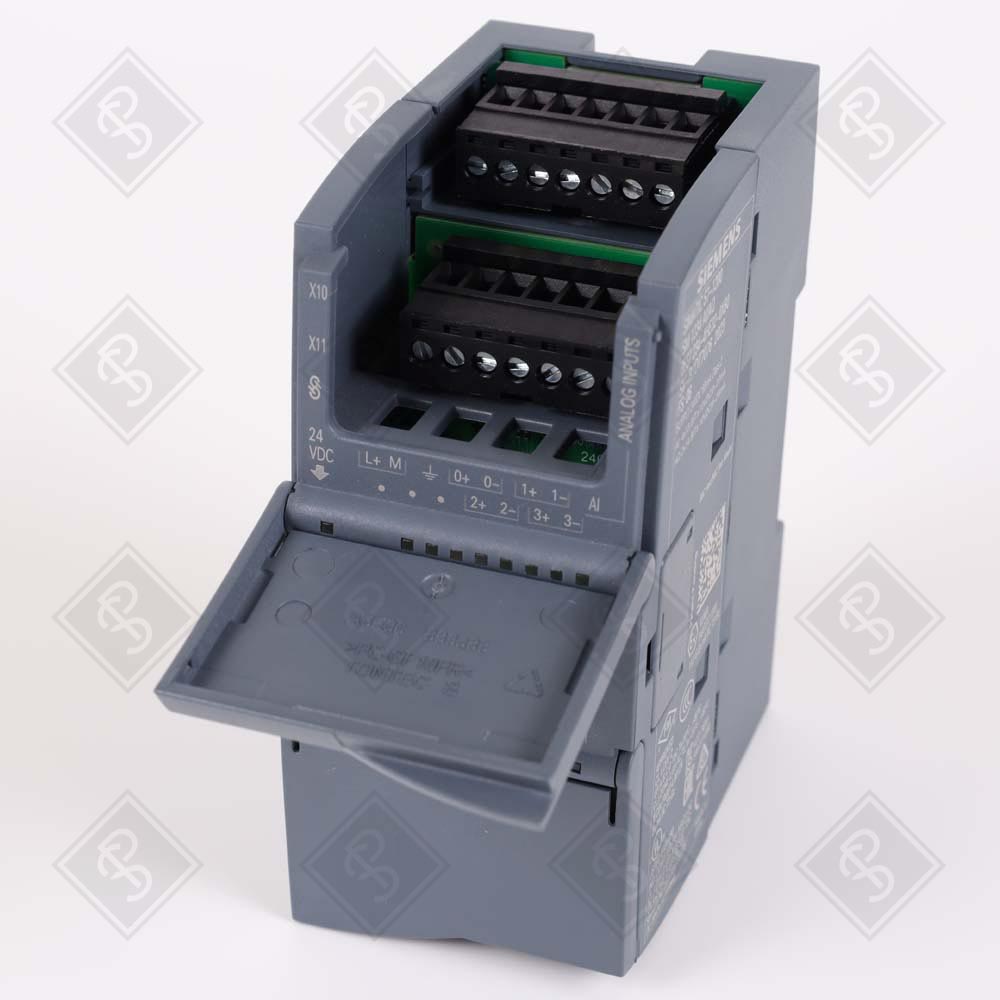

Модуль аналоговых входов/выводов 6ES7234-4HE32-0XB0 — это комбинированный сигнальный модуль для компактных контроллеров SIMATIC S7-1200. Он объединяет 4 универсальных аналоговых входа и 2 аналоговых выхода в одном компактном корпусе, предоставляя экономичное и гибкое решение для задач, требующих как считывания сигналов от датчиков, так и управления исполнительными устройствами (например, регулирующими клапанами, частотными преобразователями) в системах малой и средней автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Комбинированный модуль аналоговых входов/выходов (Analog Combination Module) для компактного ПЛК. |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Конфигурация | 4 аналоговых входа (AI) + 2 аналоговых выхода (AQ). |
| Аналоговые входы (AI 4x) | • Поддерживаемые сигналы: Напряжение (±10 В, ±5 В, ±2.5 В, 0-10 В, 0-5 В, 1-5 В), ток (0-20 мА, 4-20 мА). • Разрешение: 16 бит (включая знак). • Точность: ±0.1% от диапазона (для U/I). • Диагностика: Обрыв цепи, перегрузка. |
| Аналоговые выходы (AQ 2x) | • Поддерживаемые сигналы: Напряжение (±10 В, 0-10 В), ток (0-20 мА, 4-20 мА). • Разрешение: 16 бит (включая знак). • Точность: ±0.3% от диапазона (для U/I). • Максимальная нагрузка: Для токовых выходов – мин. 300 Ом, макс. 500 Ом; для напряжения – мин. 1 кОм. |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1212C, 1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер (для CPU 1214C и выше). |
| Индикация состояния | Светодиод «ON» (зеленый) – питание и исправность модуля. |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. |
| Питание модуля | От шины контроллера S7-1200. Для аналоговых цепей требуется внешний источник питания датчиков (L+). |
| Параметрирование | Полная независимая конфигурация в TIA Portal: тип сигнала, диапазон, фильтрация (для входов), поведение при ошибках. |
