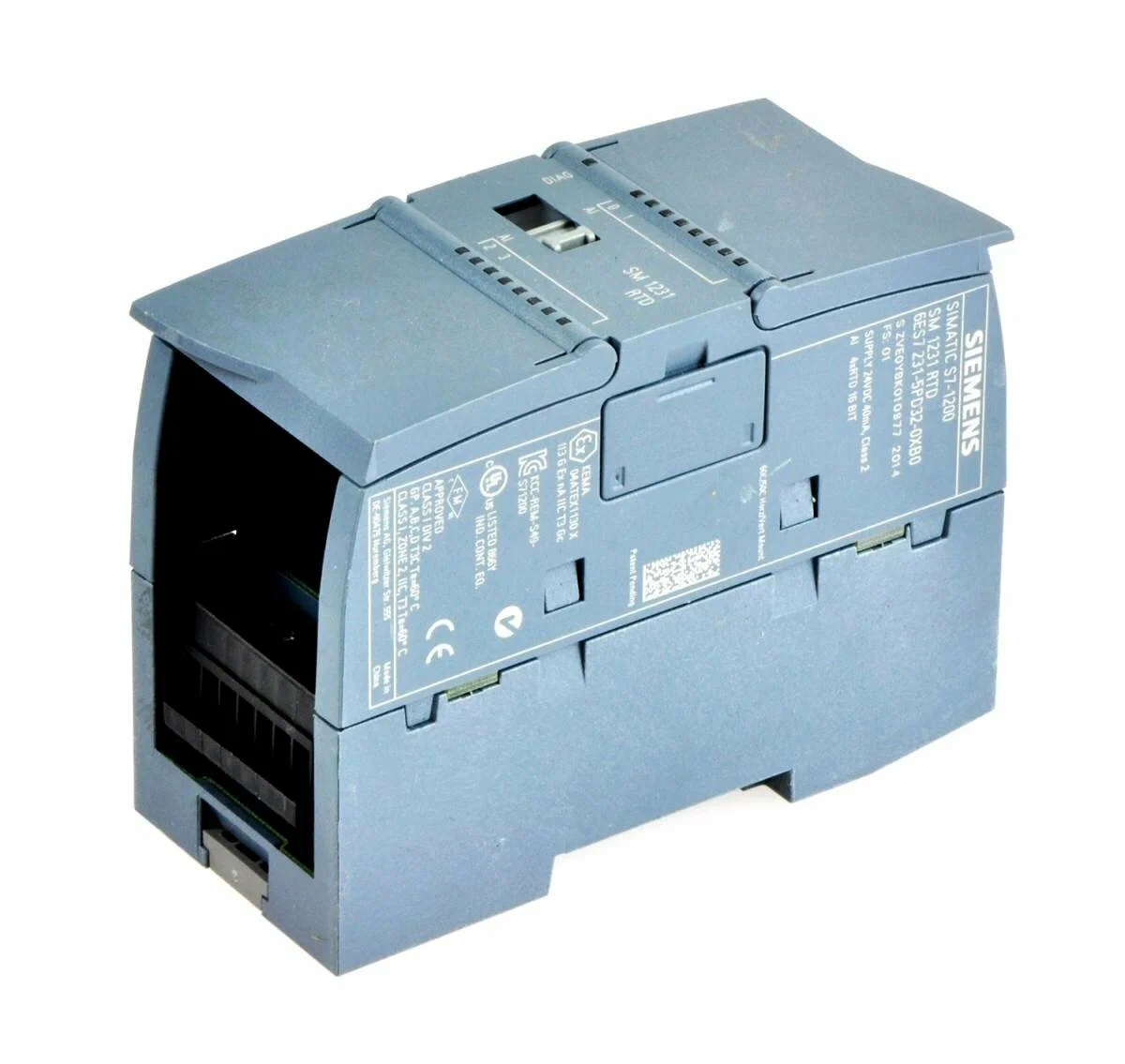

Модуль аналоговых входов 6ES7231-5PD32-0XB0 — это специализированный 4-канальный модуль для контроллеров SIMATIC S7-1200, предназначенный исключительно для высокоточного измерения температуры с помощью термосопротивлений (RTD). Он поддерживает подключение различных типов датчиков (Pt, Ni, Cu) по 2-, 3- или 4-проводной схеме, обеспечивая компенсацию сопротивления проводов. Модуль является оптимальным решением для задач, где требуется надежный и точный ввод температурных сигналов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль аналоговых входов для термосопротивлений (RTD Input Module) для компактного ПЛК. |
| Система и производитель | SIMATIC S7-1200, Siemens AG. |
| Количество каналов | 4 аналоговых входа. Каждый канал предназначен для подключения одного датчика RTD. |
| Поддерживаемые датчики (RTD) | • Платиновые: Pt100, Pt200, Pt500, Pt1000 (стандартные диапазоны, например, Pt100: -200…850 °C). • Никелевые: Ni100, Ni1000, LG-Ni1000. • Медные: Cu10. |
| Схемы подключения | Поддержка 2-проводной, 3-проводной и 4-проводной схем. 4-проводная схема обеспечивает максимальную точность, полностью компенсируя сопротивление подводящих проводов. |
| Разрешение АЦП | 16 бит (высокое разрешение для точного измерения температуры). |
| Точность (основная погрешность) | • При 4-проводном подключении: Высокая точность, погрешность в пределах десятых долей градуса (зависит от типа датчика и диапазона). • При 2-проводном подключении: Точность снижается из-за влияния сопротивления проводов. |
| Совместимость | Подключается к правой стороне CPU S7-1200 (1212C, 1214C, 1215C, 1217C) или к другому сигнальному модулю. Максимум 3 модуля на контроллер (для CPU 1214C и выше). |
| Диагностика | • Диагностика на уровне модуля и канала (обрыв датчика, короткое замыкание). • Обнаружение неисправности датчика. |
| Индикация состояния | Светодиод «ON» (зеленый) – питание и исправность модуля. |
| Подключение | Через съемную 40-контактную клеммную колодку, входящую в комплект. Имеет отдельные клеммы для подключения измерительных и компенсационных проводов. |
| Питание модуля | От шины контроллера S7-1200. Для измерения использует собственный стабилизированный источник тока для питания датчиков. |
| Параметрирование | Полная независимая конфигурация каждого канала в TIA Portal: тип датчика (например, Pt100), диапазон измерения, схема подключения (2/3/4 провода), фильтрация. |
