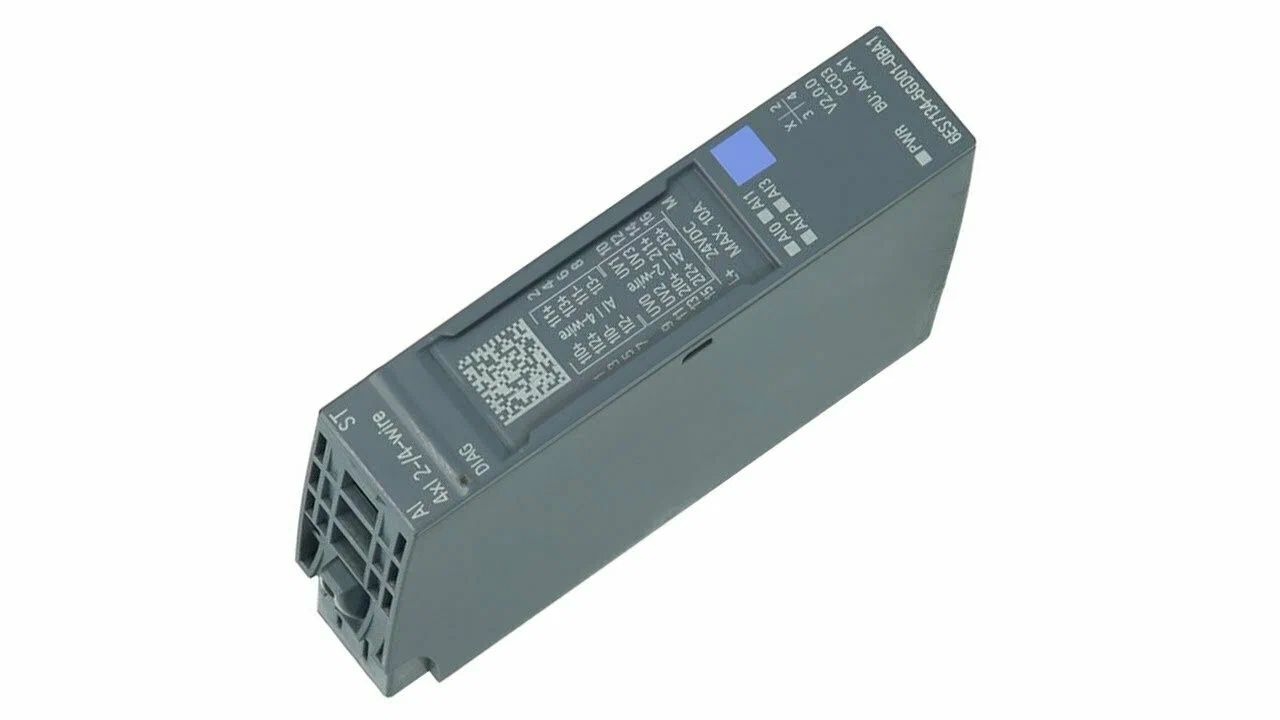

Модуль аналоговых входов, 6ES7134-6GD01-0BA1, Siemens

описание

Модуль аналоговых входов 6ES7134-6GD01-0BA1 — это компактный 4-канальный модуль для распределенной периферии SIMATIC ET 200SP, предназначенный для высокоточного измерения токовых сигналов (0-20 мА, 4-20 мА). Он обеспечивает гальваническую развязку каналов, встроенную диагностику и простую интеграцию в системы управления, идеально подходя для подключения датчиков с токовым выходом, таких как преобразователи давления, температуры, расхода или уровня.

Технические характеристики и описание

Параметр	Значение / Описание
Тип изделия	Модуль аналоговых входов для токовых сигналов (Analog Input Module) для распределенной системы ввода-вывода.
Система и производитель	SIMATIC ET 200SP, Siemens AG.
Количество каналов	4 изолированных канала ввода (гальваническая развязка канал-канал и от шины).
Поддерживаемые сигналы	• Ток: 0-20 мА, 4-20 мА.
Разрешение АЦП	16 бит (включая знак).
Точность (основная погрешность)	±0.1% от диапазона (при 25°C).
Частота преобразования	Конфигурируется в TIA Portal (стандартные значения, например, 50 Гц, 60 Гц).
Совместимость	Устанавливается на базовый модуль (BaseUnit) серии SIMATIC ET 200SP, например, BU15-P16+A0+2B.
Диагностика	• Расширенная диагностика на уровне модуля и канала. • Обнаружение обрыва линии (значение ниже нижнего предела, например, < 3.6 мА для 4-20 мА). • Обнаружение перегрузки (сверхток). • Светодиодная индикация ошибок (SF).
Индикация состояния	Светодиод «ON» (зеленый) для питания, светодиод SF (красный/желтый) для неисправности модуля/канала.
Подключение	Через сменные передние соединители (AUC) или жесткое подключение к BaseUnit. Подключение 2-проводных и 4-проводных датчиков.
Параметрирование	Полная настройка в TIA Portal: тип сигнала, диапазон, фильтрация, пределы срабатывания, поведение при замене модуля.
