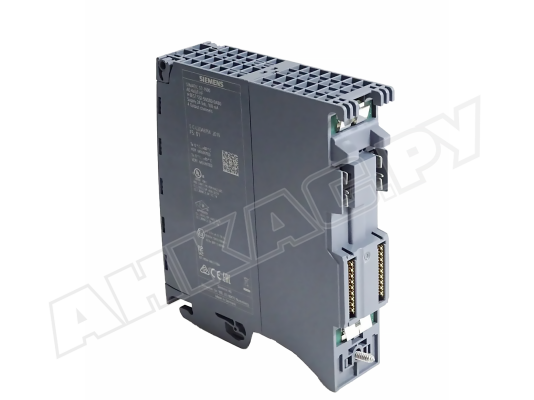

Модуль 6ES7532-5ND00-0AB0 — это высокопроизводительный цифровой выходной модуль (DQ 32x24VDC/2A HF) в исполнении S7-1500/ET 200SP HA (High Availability) от Siemens. Он предназначен для надежного и сверхбыстрого управления мощными нагрузками постоянного тока (до 2 А на канал) в критически важных системах автоматизации, таких как энергетика, нефтегазовая и химическая промышленность, где требуется высокая доступность и отказоустойчивость.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Цифровой выходной модуль (Digital Output, DQ), высокая плотность, высокопроизводительный. |
| Система и производитель | SIMATIC S7-1500 / ET 200SP HA (High Availability), Siemens AG. |
| Артикул (MLFB) | 6ES7532-5ND00-0AB0 |
| Модель | DQ 32x24VDC/2A HF (Digital Output, 32 канала, 24 В DC, 2 А, High Feature). |
| Назначение | Коммутация мощных нагрузок постоянного тока (соленоидные клапаны, контакторы, реле, исполнительные механизмы) в распределенных системах управления с высокими требованиями к надежности. |
| Количество выходов | 32 выхода, сгруппированные в 4 группы по 8 каналов. |
| Тип выхода | Транзисторный, PNP (исток на нагрузке). |
| Напряжение нагрузки | 24 В DC (номинальное). Диапазон: 20.4 – 28.8 В DC. |
| Выходной ток | 2 А на канал (макс. при 60°C). Суммарный ток на группу (8 каналов) ограничен. |
| Общая выходная мощность модуля | Макс. 100 Вт (суммарная мощность всех активных выходов). |
| Макс. частота переключения | До 100 Гц (для резистивной нагрузки). |
| Время отклика | < 50 мкс (включение/выключение), что обеспечивает высокое быстродействие. |
| Диагностика | Расширенная диагностика: • Обрыв/короткое замыкание цепи нагрузки (каждого канала). • Перегрузка по току группы. • Перегрев модуля. • Отсутствие напряжения питания нагрузки (L+). • Неправильная полярность нагрузки. |
| Защита от перегрузки | Электронная защита с автоматическим отключением канала при КЗ и самовосстановлением после устранения неисправности. |
| Гальваническая развязка | Да, между логикой ПЛК, цепями питания и полевыми выходами. |
| Подключение | Через сменные фронтальные соединители (CBE20) с винтовыми клеммами или Spring Connect. |
| Индикация состояния | Светодиод на каждый канал (зеленый – выход активен) и общие светодиоды (RUN/ERROR, MAINT). |
| Совместимость | Монтируется на монтажную рейку/плату ET 200SP HA (использует базовый модуль A0/A1). |
| Степень защиты | IP20 (для установки внутри шкафов). |
| Особенности HA (High Availability) | • Горячая замена (Hot Swap): Модуль может быть заменен во время работы системы без остановки процесса. • Избыточное питание: Возможность подключения резервного источника питания для повышения надежности. • Специальные базовые модули A0/A1 для создания отказоустойчивых конфигураций. |
