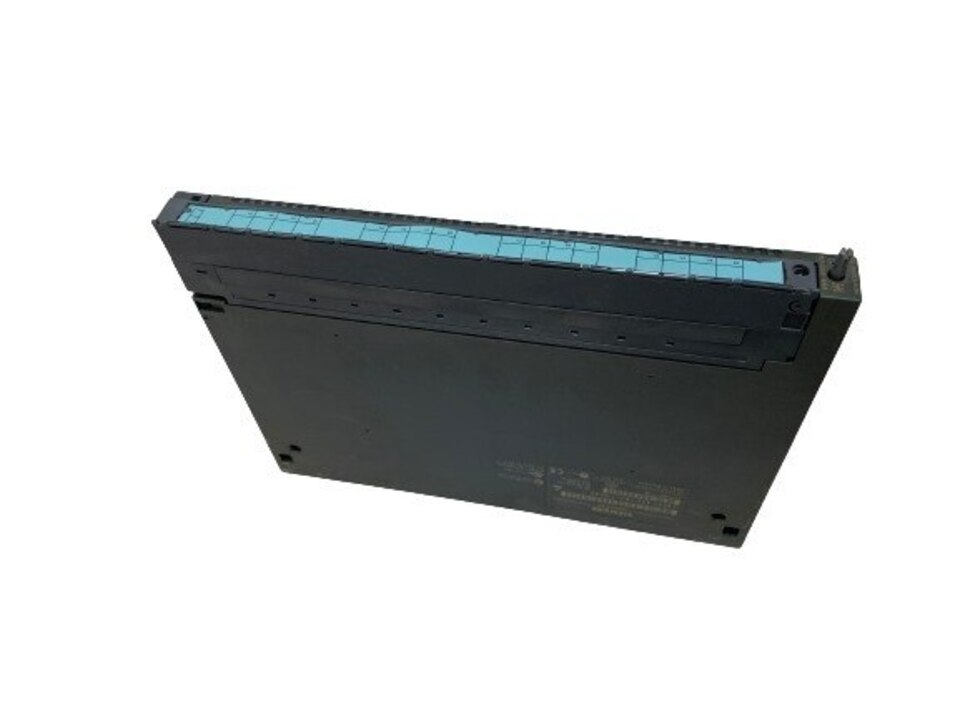

Модуль 6ES7422-1BH11-0AA0 от Siemens — это модуль дискретных выходов (Digital Output, DO) для программируемых логических контроллеров серии SIMATIC S7-400. Модуль обеспечивает 16 каналов для коммутации нагрузок переменного тока и оснащен релейными выходами, что позволяет управлять мощными исполнительными механизмами (пускателями, клапанами, лампами) напрямую, без промежуточных реле. Это надежное решение для построения систем промышленной автоматизации с распределенным управлением силовыми цепями.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретных выходов (Digital Output Module) для ПЛК SIMATIC S7-400, релейный тип. |
| Основное назначение | • Управление мощными нагрузками переменного тока (AC) в системах автоматизации: электродвигателями через контакторы, соленоидными клапанами, нагревателями, сигнальными лампами. • Гальваническая развязка между цепью управления ПЛК (24 В DC) и силовой цепью нагрузки (до 230 В AC). • Создание распределенных систем управления в рамках стойки S7-400. |
| Количество выходов | 16 каналов, разделенных на 2 группы по 8 каналов. |
| Тип выходного ключа | Электромеханическое реле с нормально-разомкнутыми (NO) контактами. |
| Номинальное коммутируемое напряжение | 24…120 В AC 24…60 В DC (для постоянного тока, с меньшей коммутационной способностью). |
| Максимальный коммутируемый ток | 2 А на канал при 120 В AC. 0.5 А на канал при 60 В DC. |
| Максимальная коммутируемая мощность | 100 ВА на канал (AC), 30 Вт на канал (DC). |
| Частота сети | 47…63 Гц (для переменного тока). |
| Степень защиты (IP) | IP20. Предназначен для монтажа в шкафах управления. |
| Потребляемая мощность от шины S7-400 | Обычно 80 мА от напряжения 5 В (для логики модуля). Нагрузка на реле питается от внешней цепи. |
| Индикация состояния | Светодиод (зеленый) на каждый канал для индикации состояния выхода (включено/выключено). |
