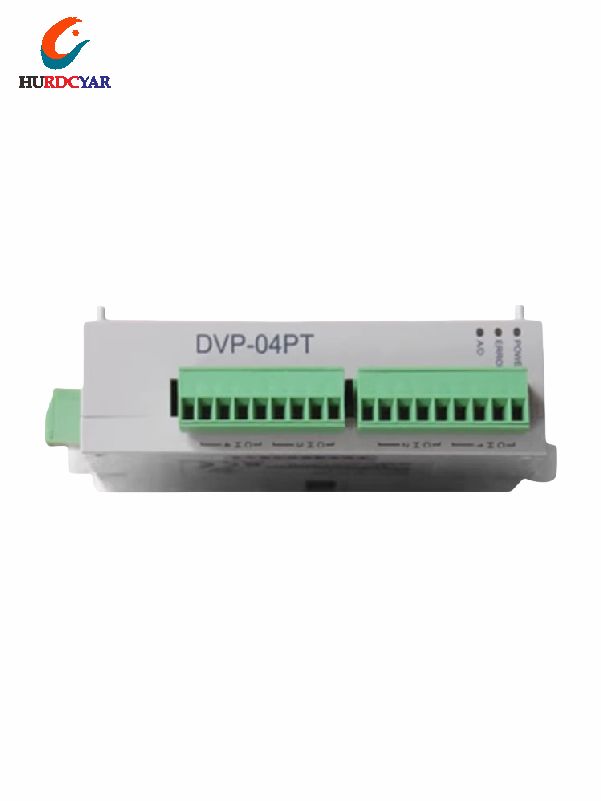

Модуль DVP04PT — это специализированный аналоговый модуль расширения для программируемых контроллеров (ПЛК) серии Delta DVP-SA/SC/SV/EH/ES/EX. Предназначен для высокоточного подключения и преобразования сигналов от четырех термопар (ТХК, J, K, E, R, S, B, N, C, L, M) или милливольтовых датчиков в цифровой код. Модуль обеспечивает гальваническую развязку, встроенную компенсацию температуры холодных спаев и программную настройку типа входного сигнала для каждого канала, что делает его идеальным решением для задач точного контроля температуры в промышленных системах автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Аналоговый модуль расширения для ПЛК с входами для термопар и милливольтовых сигналов. |
| Производитель и серия | Delta Electronics, серия модулей расширения для ПЛК DVP. |
| Модель | DVP04PT-S (где «S» может указывать на конкретное исполнение). |
| Тип входного сигнала | • Термопары: Типы K, J, R, S, T, E, B, N, C, L, M. • Напряжение постоянного тока (DC): Диапазон ±150 мВ (для милливольтовых датчиков). |
| Количество каналов | 4 независимых, изолированных аналоговых входа. |
| Разрешение (преобразование) | 16-бит (0.1°C / 0.1°F для термопар, 6.25 мкВ для диапазона ±150 мВ). |
| Точность (погрешность) | • Для термопар: ±0.5% от показания в диапазоне рабочих температур (типовое значение). • Для напряжения: ±0.2% от полной шкалы (FS). |
| Компенсация холодных спаев (Холодного спая, CJC) | Встроенный датчик температуры для автоматической компенсации, повышающей точность измерений термопар. |
| Гальваническая развязка | Да, между входами, землей каналов и логической частью ПЛК (1500 В AC). |
| Скорость преобразования | ~450 мс на все 4 канала (зависит от настроек фильтра). |
| Способ настройки параметров | Программно, через команды ПЛК (регистры D) — для каждого канала независимо настраивается тип датчика, единицы измерения (°C/°F), активное/неактивное состояние, цифровой фильтр. |
| Индикация состояния | Светодиоды: POWER (питание), READY (готовность), ERROR (ошибка, напр. обрыв датчика). |
| Питание модуля | 24 В DC (+10%, -15%) от источника питания ПЛК или внешнего источника. Потребляемый ток: ~90 мА. |
| Подключение к ПЛК | Через плоский разъем на левой стороне модуля, соединяется с основным CPU-модулем или предыдущим модулем расширения в стойке. |
| Клеммы для подключения датчиков | Винтовые клеммы, обеспечивающие надежное подключение проводов термопар (обязательно использование термопарной или компенсационной проволоки). |
| Рабочие условия | • Температура окружающей среды: 0…55°C. • Влажность: 5…95% без конденсата. • Степень защиты: IP20 (для монтажа внутри шкафа). |
