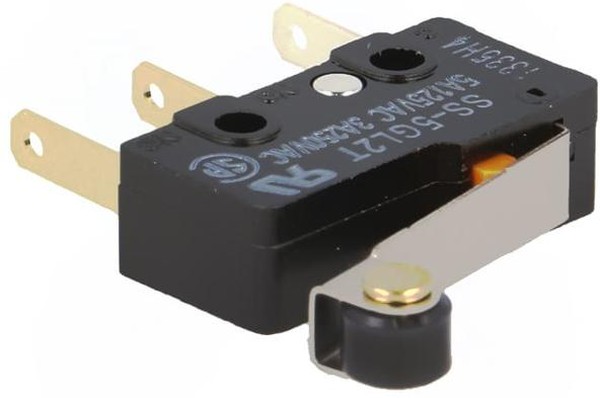

Микропереключатель (микро-выключатель) мгновенного действия (snap-action) с рычагом — это компактный электромеханический коммутационный прибор, предназначенный для точного и надежного замыкания или размыкания электрических цепей управления в ответ на небольшое механическое перемещение. Исполнение с перекидным контактом (SPDT) и номиналом 5 А / 125 В AC делает его универсальным решением для использования в качестве концевого выключателя в бытовой технике, промышленном оборудовании, системах безопасности и автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Микропереключатель мгновенного действия (snap-action switch) с рычажным приводом. |
| Основные характеристики | • Тип контакта: SPDT (Single Pole, Double Throw) — 1 перекидной контакт. Имеет 3 клеммы: Общий (COM), Нормально замкнутый (NC), Нормально разомкнутый (NO). • Тип действия: Мгновенное (Snap-Action). Контактная группа переключается быстро, независимо от скорости нажатия, что предотвращает дребезг и искрение. • Привод: Рычаг (lever). Увеличивает рабочий ход и позволяет передавать усилие с направления, отличного от оси нажатия. Часто имеет ролик на конце для снижения износа. |
| Номинальная коммутационная способность | 5 А при 125 В AC (переменный ток). • Также может быть указан для DC (например, 5A/28V DC). |
| Максимальное напряжение | 125 В AC (или 250 В AC для некоторых моделей). |
| Усилие срабатывания | Зависит от модели и длины рычага, обычно в диапазоне 100–300 гс. |
| Ход срабатывания | Рабочий ход рычага (дифференциальный ход) обычно составляет 0.5–2 мм. Полный ход рычага больше. |
| Электрическая долговечность | 50 000 – 100 000 циклов при номинальной нагрузке. |
| Механическая долговечность | 1 000 000 – 10 000 000 циклов (без нагрузки). |
| Материалы контактов | Серебряные или посеребренные сплавы для обеспечения низкого переходного сопротивления. |
| Корпус | Пластиковый (термостойкий, самозатухающий), реже — фенольный. |
| Крепление | Стандартные монтажные проушины с отверстиями под винты. |
| Температурный диапазон | -25°C … +85°C (стандартно). |
