Краткое описание:

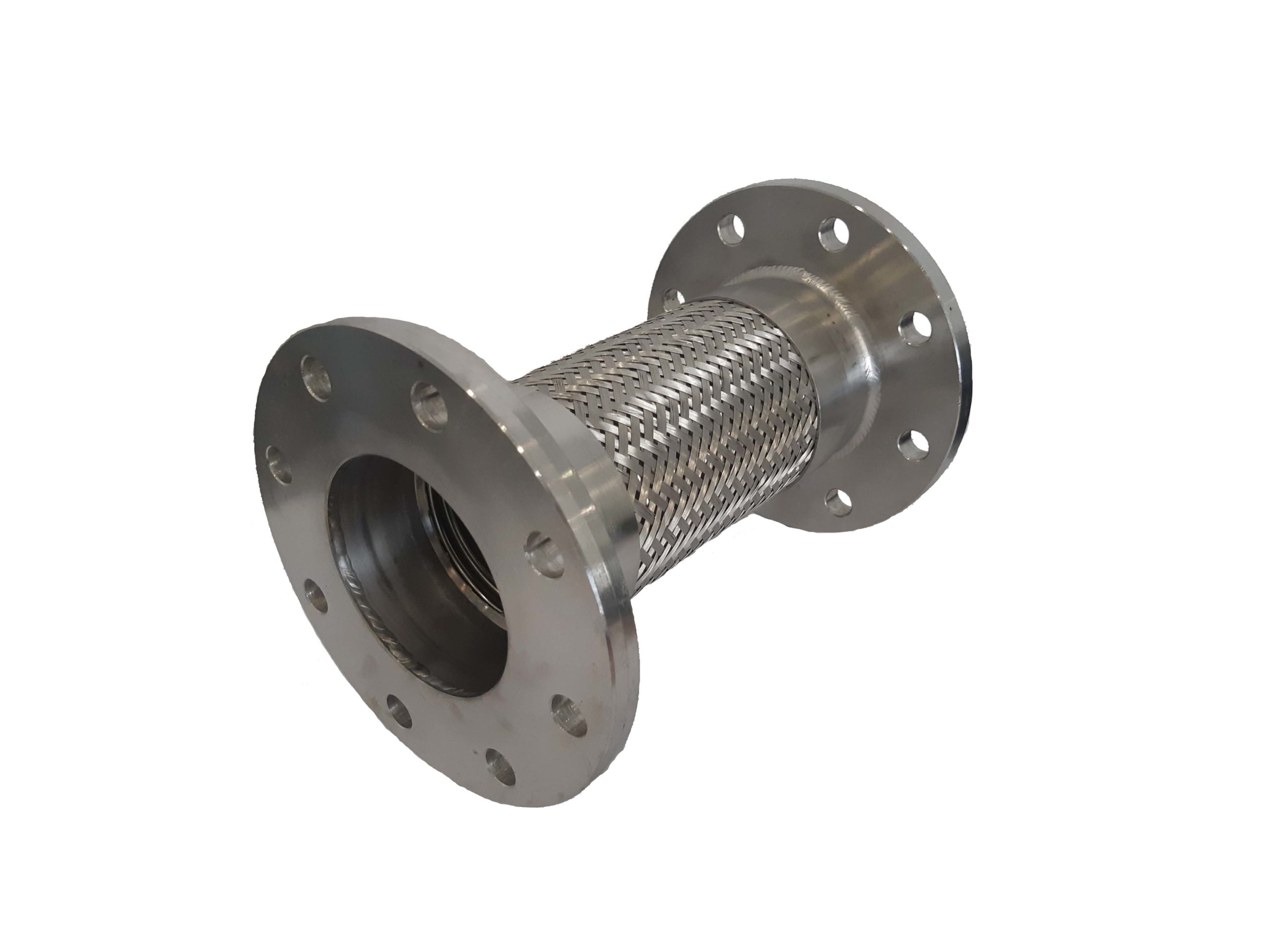

Гибкий фланцевый металлорукав с внутренним диаметром 50 мм и длиной 2,5 метра. Предназначен для соединения несоосных трубопроводов, компенсации вибраций, тепловых расширений и монтажных напряжений в системах с высокими механическими и температурными нагрузками. Готов к подключению благодаря приваренным фланцам.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Металлорукав гибкий гофрированный в фланцевом исполнении. |
| Модель / Исполнение | Фланцевый рукав с приваренными концевыми фланцами. |
| Основное назначение | Гибкое соединение трубопроводов для: • Компенсации смещений (осевых, боковых, угловых). • Поглощения вибраций и пульсаций от насосов, компрессоров. • Устранения монтажных несоосностей. • Компенсации тепловых удлинений труб. |
| Условный диаметр (Ду, DN) | 50 мм (DN50). |
| Внутреннее сечение | ~50 мм. Проходное сечение для рабочей среды. |
| Длина изделия (L) | 2,5 метра (м/п). Расстояние между торцами приваренных фланцев. Возможно изготовление другой длины под заказ. |
| Конструкция | • Гофрированная оболочка: Одна или несколько слоев гофра из нержавеющей стали (например, AISI 304/321) для гибкости и подвижности. • Армирование: Защитная оплетка из нержавеющей или оцинкованной проволоки/ленты для повышения стойкости к давлению и механическим повреждениям. • Фланцы: Стальные плоские или воротниковые фланцы, приваренные к концам рукава. Стандарт фланцев (например, ГОСТ 12820-80/81, DIN) необходимо уточнять. |
| Присоединение | Фланцевое. Фланцы имеют отверстия под болты для соединения с ответными фланцами на трубопроводе. |
| Рабочая среда | Вода, пар, воздух, газы, масла, топливо, слабоагрессивные химические среды (в зависимости от материала оболочки). |
| Максимальное рабочее давление | Зависит от конструкции, материала и диаметра. Для данного типоразмера типовые значения: от 1.0 МПа (10 бар) до 2.5 МПа (25 бар). |
| Температура рабочей среды | От -60°C до +450°C (для рукавов из нержавеющей стали AISI 304/321). Для спецсплавов — до +800°C. |
| Минимальный радиус изгиба | При монтаже. Уточняется производителем, обычно ~3-5 х DN. |
| Количество гофрированных слоев | Обычно 1 слой, но возможны многослойные исполнения для повышенного давления или вакуума. |
| Материалы | • Оболочка/гофр: Нержавеющая сталь AISI 304 (08Х18Н10), AISI 321 (12Х18Н10Т). • Оплетка: Нержавеющая сталь AISI 304, оцинкованная сталь. • Фланцы: Сталь 20, 09Г2С, нержавеющая сталь. |
