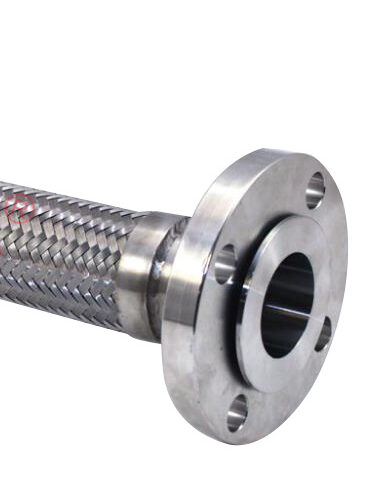

Металлорукав фланцевый РГМ-Ф-ПП-65-35-0,4 с концевой арматурой — плоские приварные фланцы 65-16-01-1-В-С. Предназначен для соединения трубопроводов с компенсацией вибраций, тепловых расширений и монтажных несоосностей в агрессивных и неагрессивных средах.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гибкий металлорукав (сильфонный компенсатор) с фланцевыми окончаниями. |
| Производитель / Стандарт | Изготовлен по ГОСТ 27571-87 «Рукава металлические гофрированные» или ТУ. |
| Модель / Обозначение | РГМ-Ф-ПП-65-35-0,4 • РГМ – Рукав Гофрированный Металлический. • Ф – Фланцевое присоединение. • ПП – Материал сильфона: П – нержавеющая сталь 12Х18Н10Т, П – оплетка из нержавеющей стали. • 65 – Условный проход (Ду): 65 мм. • 35 – Длина в сжатом состоянии (монтажная длина): 350 мм. • 0,4 – Расчётное давление: 0,4 МПа (4 бар). |
| Концевая арматура | Фланцы плоские приварные 65-16-01-1-В-С • 65 – Условный проход Ду65. • 16 – Условное давление Ру16 (1,6 МПа). • 01 – Исполнение 1: под приварку встык (плоский). • 1 – Тип уплотнительной поверхности: выступ-впадина. • В – Материал: Ст20 (углеродистая сталь). • С – Наружный диаметр и толщина по серии 1 (стандартные). |
| Основное назначение | Компенсация осевых, поперечных и угловых смещений, а также вибраций в трубопроводных системах для защиты оборудования и обеспечения герметичности. |
| Конструкция | 1. Сильфон (гофрированная оболочка): Из нержавеющей стали 12Х18Н10Т. 2. Армирующая оплётка: Из проволоки нержавеющей стали для повышения прочности. 3. Концевые элементы: Приварные плоские фланцы из стали 20. |
| Рабочая среда | • Агрессивные и неагрессивные газы, пар, жидкости. • Воздух, вода, нефтепродукты, щелочи, кислоты (совместимые с материалом). |
| Рабочее давление | До 0,4 МПа (4 бар, 4 кгс/см²). |
| Пробное давление | 0,6 МПа (6 бар). |
| Температурный диапазон | От -60°C до +450°C (для сильфона из 12Х18Н10Т). |
| Компенсирующая способность | • Осевое сжатие/растяжение: ±15–25 мм. • Поперечное смещение: ±10–15 мм. • Угловой поворот: до 10–15°. Точные значения зависят от длины и конструкции. |
| Соединение | Фланцевое. Соединяется с ответными фланцами трубопровода на болты/шпильки с прокладкой. |
| Материалы | • Сильфон и оплётка: Нержавеющая сталь 12Х18Н10Т (08Х18Н10). • Фланцы: Сталь 20 (Ст20) с антикоррозионным покрытием. • Сварные швы: Выполнены аргонодуговой сваркой. |
