Краткое описание:

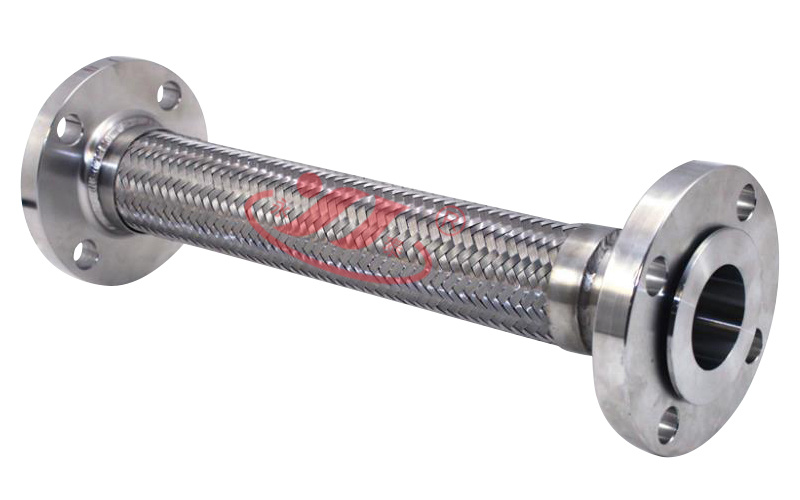

Компенсационный фланцевый металлорукав из нержавеющей стали с внутренним полимерным вкладышем. Предназначен для гашения вибраций, компенсации смещений и тепловых расширений в трубопроводах среднего давления в условиях агрессивных и высокотемпературных сред.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Металлорукав (сильфонный компенсатор) фланцевый, изолированный. |
| Модель / Обозначение | РГМ-Ф-ПП-25-55-0,3 |
| • РГМ | Рукав Гофрированный Металлический. |
| • Ф | Тип присоединения: Фланцевое. |
| • ПП | Конструктивное исполнение: Покрытие Полимерное (внутренний полимерный вкладыш). |
| • 25 | Условный диаметр: DN25 (Ду 25). |
| • 55 | Наружный диаметр металлорукава: 55 мм. |
| • 0,3 | Расчетная компенсирующая способность: 0,3 м (300 мм) осевого хода. |
| Длина (строительная, L) | 300 мм — расстояние между торцами приваренных фланцев. |
| Номинальное давление (PN) | 16 бар (PN 16, 1,6 МПа). |
| Основное назначение | • Компенсация температурных удлинений трубопроводов. • Поглощение вибраций от насосов, компрессоров, вентиляторов. • Соединение несоосных участков труб. • Защита трубопровода от деформаций и передаваемых напряжений. |
| Конструкция | • Гофрированная оболочка (сильфон): Из нержавеющей стали AISI 304/321 (1-2 слоя). • Внутренний полимерный вкладыш: Гладкая трубка из фторопласта (PTFE) или термостойкого полимера для защиты сильфона от среды и снижения гидросопротивления. • Армирование: Защитная внешняя оплетка из нержавеющей проволоки (опционально). • Концевая арматура: Плоские приварные фланцы из стали 20 или нержавеющей стали по ГОСТ 12820-80 (Ру16). |
| Рабочая среда | • Агрессивные жидкости, газы, пары (благодаря PTFE-вкладышу). • Химические реагенты, кислоты, щелочи (совместимые с PTFE и сталью). • Высокотемпературные среды. |
| Рабочее давление | До 1,6 МПа (16 бар). |
| Температура рабочей среды | • Для сильфона (AISI 304): от -60°C до +450°C. • Для PTFE-вкладыша: от -60°C до +200°C (кратковременно до +250°C). |
| Осевое сжатие/растяжение | До ±150 мм (при длине 300 мм и характеристике 0,3 м). |
| Поперечное смещение | До ±30 мм. |
| Угловое смещение | До ±15°. |
| Материалы | • Сильфон и оплетка: Нержавеющая сталь AISI 304 (08Х18Н10). • Вкладыш: Фторопласт-4 (PTFE). • Фланцы: Сталь 20 (оцинкованная или с покрытием) или AISI 304. |
| Присоединение | Фланцевое. Фланцы приварены к концам рукава. Отверстия под болты согласно ГОСТ 12820-80 (например, 8 отверстий под М12 для DN25 PN16). |
