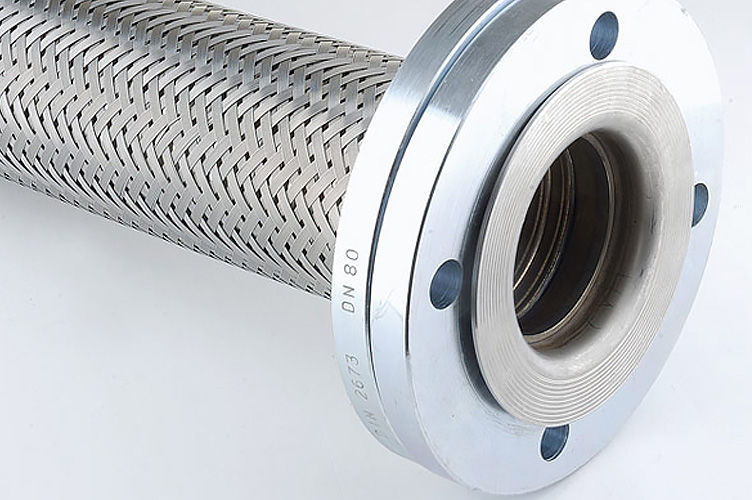

Металлорукав DN50 — это гибкий компенсаторный элемент трубопровода, предназначенный для соединения оборудования с возможностью компенсации вибраций, тепловых расширений, монтажных несоосностей и снятия напряжений. Конструкция состоит из гофрированной оболочки из нержавеющей стали, металлической оплетки и приварных фланцев. Данный комплект длиной 2500 мм рассчитан на рабочее давление 30 бар и оснащен фланцами стандарта ГОСТ 12820-80.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гофрированный металлический рукав (компенсатор) с защитной оплеткой и концевой арматурой. |
| Назначение | Компенсация смещений (осевых, поперечных, угловых), гашение вибраций, соединение несоосных патрубков в трубопроводах для агрессивных и чистых сред. |
| Полная маркировка комплекта | DN50, P30, L2500, Фл.пр.50-16-01-1-В-нерж.ст. — Фл.св. 50-16-02-1-В-нерж.ст. • DN50 – Условный проход 50 мм. • P30 – Рабочее давление 3,0 МПа (30 бар). • L2500 – Длина рукава (между торцами фланцев) = 2500 мм. • Фл.пр. 50-16-01-1-В-нерж.ст. – Фланец приварной встык (ГОСТ 12820-80): Ду50, Ру16, исполнение 1 (с соединительным выступом), сталь нержавеющая. • Фл.св. 50-16-02-1-В-нерж.ст. – Фланец свободный на приварном кольце (ГОСТ 12820-80): Ду50, Ру16, исполнение 2, сталь нержавеющая. |
| Конструкция | 1. Гофрированная оболочка: Гофр из нержавеющей стали марки 12Х18Н10Т (AISI 321) или 08Х17Н14М2 (AISI 316L). 2. Армирование: Одна или две оплетки из нержавеющей проволоки для усиления и защиты от продольного растяжения. 3. Концевая арматура: Приварные фланцы ГОСТ 12820-80. |
| Условный проход (Ду) | 50 мм. |
| Длина рукава (монтажная) | 2500 мм (между торцами фланцев). |
| Рабочее давление | 3,0 МПа (30 бар, 30 кгс/см²). |
| Пробное давление | 4,5 МПа (45 бар). |
| Температурный диапазон | От -60°C до +450°C (для нержавеющей стали, зависит от уплотнений). |
| Рабочие среды | • Пар, вода, масла. • Агрессивные жидкости и газы (кислоты, щелочи) – совместимые с нержавеющей сталью. • Пищевые продукты, фармацевтические субстанции. |
| Компенсирующая способность | • Осевое сжатие/растяжение: ±10-30 мм (зависит от количества гофр). • Поперечное смещение: ±10-30 мм. • Угловой поворот: ±5-15°. Точные значения указываются в паспорте. |
| Фланцевое соединение | • С одной стороны: Приварной фланец (исп.1) – приваривается к трубопроводу. • С другой стороны: Свободный фланец с приварным кольцом (исп.2) – позволяет легко состыковать рукав с ответным фланцем без вращения всего рукава. |
| Материалы | • Оболочка и оплетка: Нержавеющая сталь. • Фланцы и кольца: Нержавеющая сталь 12Х18Н10Т (20Х13 и др.). • Уплотнение: Прокладка паронитовая, фторопластовая или металлическая (в комплект обычно не входит). |
