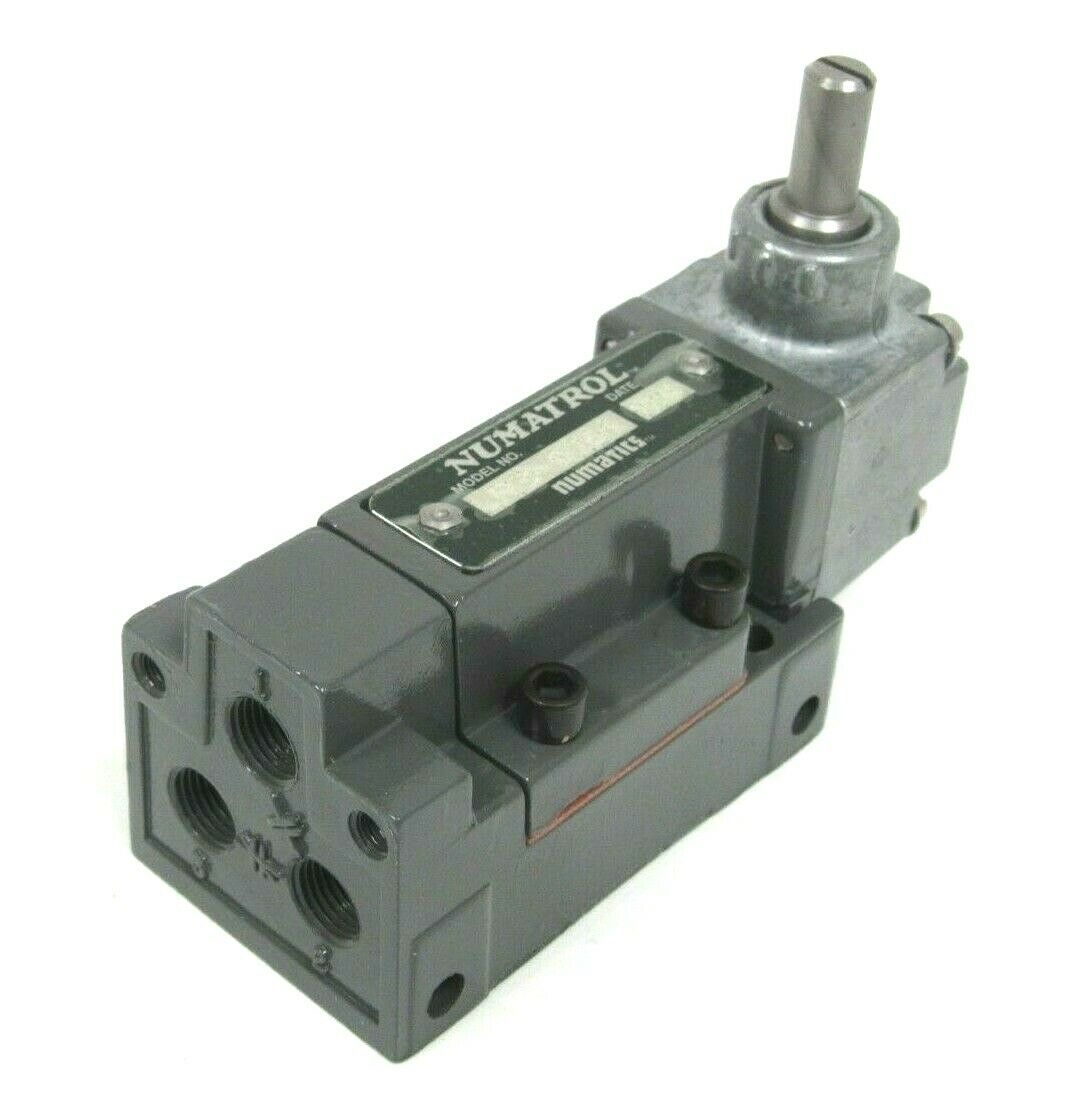

Концевой выключатель NUMATROL LR3-0201 — это надежный и компактный пневматический механический выключатель, предназначенный для позиционного контроля и обеспечения безопасности в системах автоматизации, работающих на сжатом воздухе. Он используется в качестве датчика конечного положения (концевика) для пневмоцилиндров, заслонок, механизмов или в качестве исполнительного элемента в системах блокировки и аварийной остановки. Не требует электрического питания и идеально подходит для взрывоопасных, запыленных и влажных сред.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Механический пневматический клапан-выключатель (концевой выключатель). |
| Производитель / Бренд | NUMATROL (подразделение компании BOSCH REXROTH). |
| Модель / Серия | LR3-0201 (Серия LR3 – компактные механические пневматические выключатели). |
| Назначение | Замыкание или переключение пневматической цепи при механическом воздействии на рабочий орган. Используется для: • Определения конечного положения штока цилиндра. • Аварийной остановки при срабатывании защитного ограждения. • Позиционного контроля в механизмах. • Органа ручного управления. |
| Принцип работы | Механический. При нажатии на роликовый рычаг (или толкатель) внутренний механизм переключает пневматический золотник, открывая проход воздуха от входа (P) к выходу (A). При отпускании – возвращается в исходное положение под действием пружины (нормально разомкнутый, Н.Р.). |
| Тип контакта (пневматического) | Нормально разомкнутый (НО / NO). В состоянии покоя выходной сигнал отсутствует. При нажатии – воздух поступает на выход. |
| Исполнение рабочего органа | Роликовый рычаг. Ролик уменьшает трение и износ при контакте с кулачком или упором. Угол поворота рычага и усилие срабатывания регулируются. |
| Рабочая среда | Очищенный сжатый воздух, смазанный или не смазанный. |
| Давление питания (макс.) | 10 бар (рекомендуемое рабочее 4 – 7 бар). |
| Расход (пропускная способность) | ~70 л/мин (при давлении 6 бар), достаточный для управления пилотной ступенью более мощного клапана или прямого воздействия на небольшой привод. |
| Присоединение | Резьбовое, G1/8″ (или NPT 1/8″) для входного (P) и выходного (A) портов. |
| Материалы корпуса | Корпус: цинковый сплав или алюминий. Ролик: сталь. Уплотнения: нитриловая резина (NBR). |
| Температурный диапазон | От -20°C до +80°C (в зависимости от исполнения уплотнений). |
