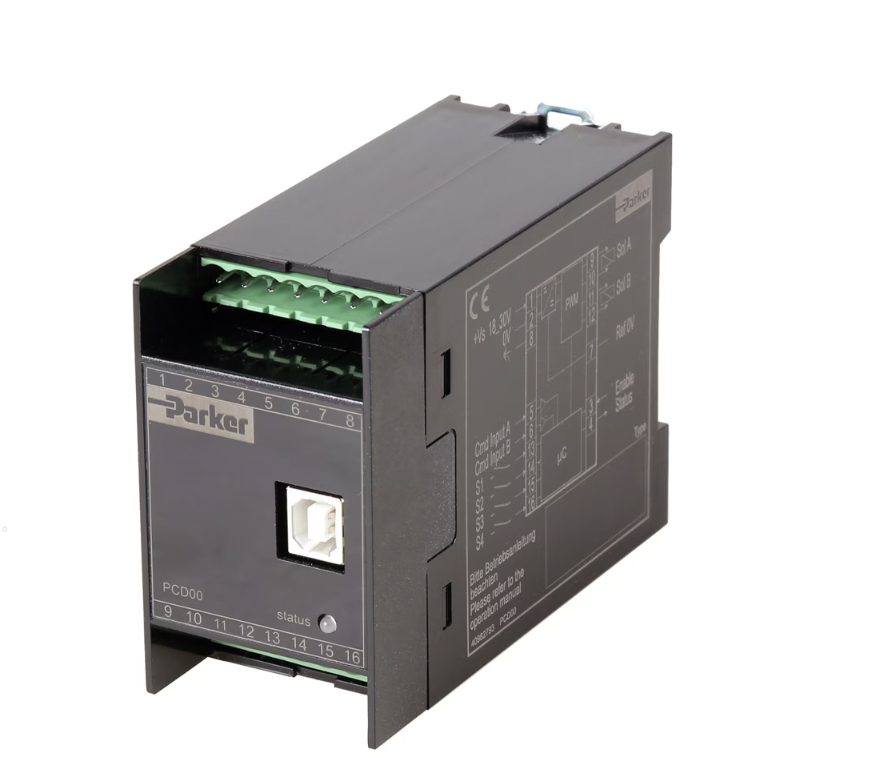

Контроллер Parker PCD00A — это компактный электронный модуль управления, предназначенный для работы в паре с пропорциональными электрогидравлическими клапанами (соленоидами) серий Parker D1F, D1W и другими совместимыми. Преобразует низкоуровневый входной сигнал (0-10В, 0/4-20мА) в мощный широтно-импульсный модулированный (ШИМ) ток для точного и плавного управления положением золотника пропорционального клапана. Обеспечивает стабильную работу, защиту и диагностику системы.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электронный контроллер/драйвер для пропорциональных гидравлических клапанов (соленоидов). |
| Производитель / Бренд | Parker Hannifin (Electromechanical & Drives Division). |
| Модель / Серия | PCD00A (Parker Controller Driver, серия 00A). |
| Основное назначение | Управление одно- или двухкатушечными пропорциональными соленоидами для плавного регулирования расхода или давления в гидравлической системе через пропорциональный клапан. Обеспечивает необходимое питание и обратную связь для точного позиционирования. |
| Принцип действия | Принимает аналоговый сигнал задания от главного контроллера (ПЛК, потенциометра). Внутренняя электроника генерирует ШИМ-сигнал (PWM) с изменяемой скважностью, который подается на катушку пропорционального клапана. Сила тока в катушке пропорциональна входному сигналу, что приводит к пропорциональному перемещению золотника клапана. |
| Входные сигналы управления | • Аналоговый: 0–10 В постоянного тока или 0/4–20 мА (выбор перемычкой или конфигурацией). • Возможность инверсии сигнала. |
| Выход на катушку клапана | ШИМ (PWM) выход для управления одной или двумя катушками пропорционального клапана. • Выходной ток: До 2.8 А (пиковый). • Частота ШИМ: Фиксированная, обычно 200 Гц или другая, оптимизированная для клапанов Parker. |
| Питание контроллера | 24 В постоянного тока (DC) (стандартный промышленный диапазон, например, 18–30 В DC). |
| Функции и особенности | • Генератор сигнала задания: Возможность работы от встроенного потенциометра (опция). • Регулировка: Потенциометры для настройки максимального тока (Imax), минимального тока (Imin), скорости нарастания/спада (Ramp) сигнала. • Защита: Защита от короткого замыкания, перегрева, обрыва катушки. • Индикация: Светодиоды для отображения состояния питания, наличия входного сигнала, ошибок. |
| Совместимость с клапанами | Предназначен для управления пропорциональными соленоидами Parker серий: • D*1F (например, D1FW, D3FW) • D*1W • Другими клапанами с аналогичными электрическими характеристиками (сопротивлением катушки ~5–20 Ом). |
| Корпус и подключение | Компактный пластиковый корпус с клеммной колодкой (screw terminals) для подключения питания, входного сигнала и катушек клапана. |
| Условия эксплуатации | • Температура окружающей среды: 0°C до +50°C (типовое). • Степень защиты: IP20 (для установки в шкаф управления). |
