Краткое описание:

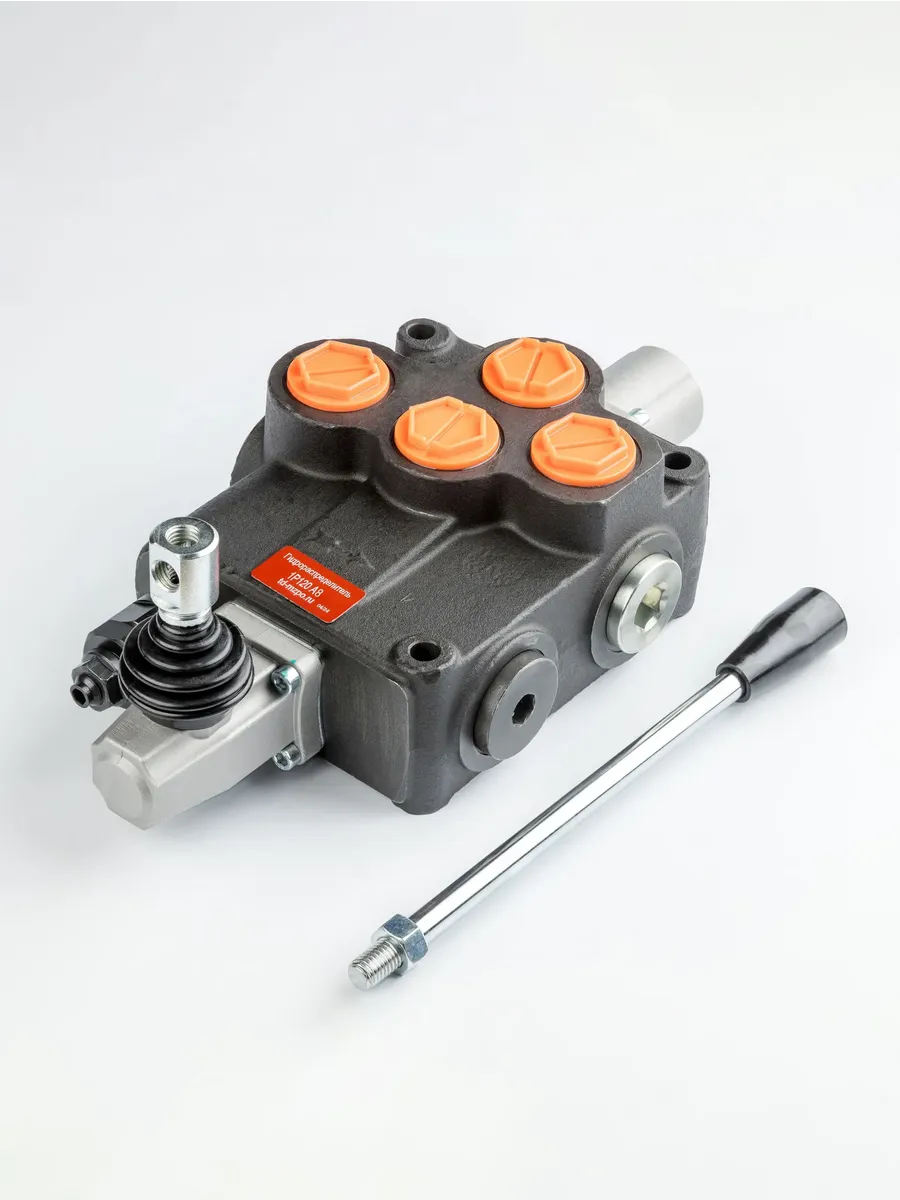

Унифицированный гидравлический распределительный блок (агрегат) серии А-120, представляющий собой сборку из нескольких золотниковых распределителей, смонтированных на общей плите (гидроблоке). Предназначен для централизованного управления несколькими гидравлическими исполнительными механизмами (цилиндрами, моторами) в сложных гидросистемах промышленного оборудования и спецтехники.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический распределительный агрегат (блок, секционный распределитель). |
| Модель / Обозначение | А-120 |
| • А | Агрегат (или «А» серия). |
| • 120 | Условный номер модели или базовая пропускная способность (120 л/мин). |
| Основное назначение | Централизованное распределение потока рабочей жидкости и управление несколькими независимыми гидравлическими контурами (рабочими органами) от одного насосного источника. |
| Конструкция агрегата | • Общая плита (гидроблок): Массивная стальная или чугунная плита с внутренними каналами (магистралями P, T, дренаж). • Секции распределителей: Несколько (обычно от 2 до 6 и более) золотниковых распределительных секций, соединенных между собой и с плитой. • Тип золотников: Как правило, 4/3-х позиционные (нейтраль + 2 рабочих положения) с различными схемами нейтрали. • Управление: Ручное (рычажное), электрогидравлическое (соленоидное) или гидравлическое (пилотное). |
| Количество секций (рабочих позиций) | Варьируется в зависимости от заказа (например, А-120-3.1 – три секции с определенным управлением). Является ключевым параметром комплектации. |
| Рабочая среда | Индустриальные масла (И-20А, И-30А, И-40А), жидкости на нефтяной основе. |
| Номинальное давление | 16 – 32 МПа (160 – 320 бар). |
| Номинальный расход (на входе) | До 120 л/мин (является ориентировочным для серии, фактический зависит от количества секций и их проходного сечения). |
| Условный проход (секции) | Чаще всего Dy 10 мм или Dy 16 мм. |
| Присоединение к системе | • Напорная магистраль (P): Один вход от насоса. • Сливная магистраль (T): Общий слив в бак. • Дренаж (L): Слив утечек. • Рабочие порты (A, B): По две на каждую секцию для подключения гидроцилиндров или моторов. |
| Типы управления в комплекте | Комплект может включать комбинацию: • Ручные рычаги с фиксацией или самовозвратом. • Электромагнитные катушки (соленоиды) на 12, 24, 110, 220 В. • Пилотные (гидравлические) блоки управления. |
| Материалы | Плита: Сталь 45, чугун СЧ-25. Золотники и гильзы: Закаленная сталь, хромированная. Уплотнения: Маслобензостойкая резина (NBR). |
| Преимущества агрегатного исполнения | • Компактность: Замена нескольких разрозненных распределителей одним блоком. • Минимум внешних трубопроводов: Все соединения – внутренние каналы в плите. • Снижение утечек: Минимизация количество резьбовых соединений. • Удобство монтажа и обслуживания: Установка одной единицы оборудования. • Аккуратный и профессиональный вид гидросистемы. |
