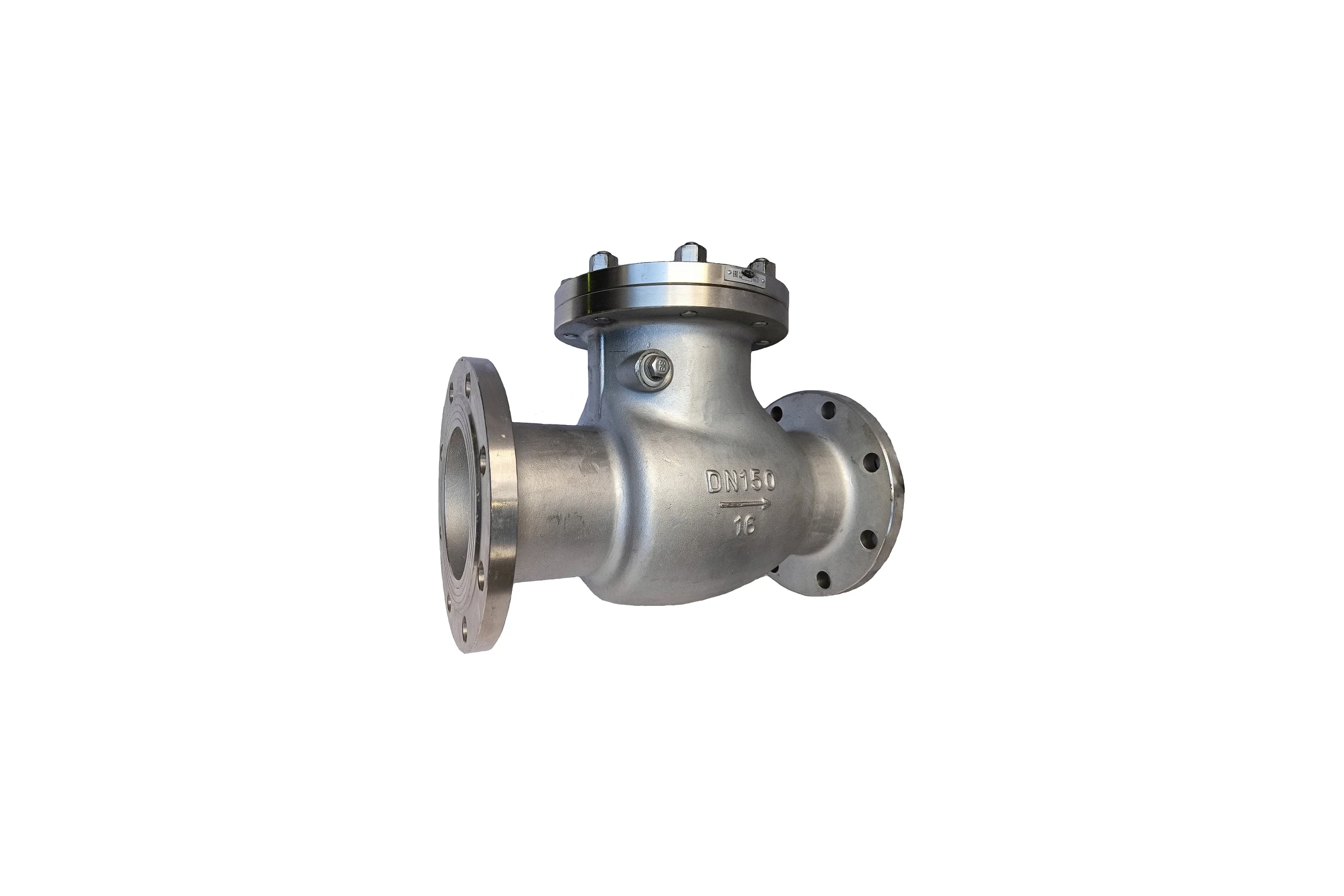

Клапан обратный поворотный КО-ПЭМ.150.16.ТП1.К4.Д4 — это фланцевая арматура с гравитационным захлопывающимся диском, предназначенная для автоматического предотвращения обратного потока рабочей среды (вода, пар, нефтепродукты) в трубопроводных системах среднего давления. Компактная и надежная конструкция с внешним рычажно-грузовым механизмом (Д4) позволяет точно настраивать момент срабатывания и применяться в горизонтальных и вертикальных трубопроводах. Клапан идеально подходит для насосных станций, технологических линий и общепромышленных систем, где требуется защита оборудования от гидроударов и обратного хода среды.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Клапан обратный поворотный (захлопка), межфланцевый/фланцевый, с гравитационным/грузовым возвратом диска. |
| Модель и маркировка | КО-ПЭМ.150.16.ТП1.К4.Д4: • КО — Клапан Обратный. • ПЭМ — Производитель/норматив: Пензенский экспериментальный механический завод (или ТУ завода). • 150 — Условный диаметр (Ду): 150 мм. • 16 — Условное давление (Ру): 1,6 МПа (16 кгс/см², PN16). • ТП1 — Исполнение проточной части и материал: Труба, Проходная часть из стали. Цифра 1 — конкретное исполнение (аналог углеродистой стали 25Л, 35Л). • К4 — Конструктивное исполнение (тип корпуса и расположение фланцев): Фланцевое соединение с прокладкой, проушины для монтажа. • Д4 — Тип привода/возвратного механизма: Дополнительное устройство — внешний рычажно-грузовой механизм (противовес) для настройки и обеспечения закрытия. |
| Ключевые технические параметры | • Условный диаметр (Ду): 150 мм. • Условное давление (Ру): 1,6 МПа (PN16). • Рабочая среда: Вода, пар, нефтепродукты, масла, сжатый воздух, другие неагрессивные жидкости и газы. • Максимальная рабочая температура: До +200°C (для стандартных уплотнений). • Тип присоединения: Фланцевое. Фланцы по ГОСТ 12815-80, ГОСТ 33259 (исполнение 1 или 2). • Материал корпуса и крышки: Углеродистая сталь (Ст25, Ст35, 25Л) или легированная сталь (09Г2С). • Материал диска (затвора): Сталь с уплотнительной поверхностью или с наплавкой. • Материал штока (оси поворота): Нержавеющая сталь (20Х13, 12Х18Н9Т). • Уплотнение: Седловое уплотнение — металл по металлу или с мягкой вставкой (фторопласт, резина). • Угол открытия диска: ~80-90 градусов. • Принцип срабатывания: Автоматический, под действием силы потока (открытие) и силы тяжести диска/груза (закрытие). • Климатическое исполнение: У, УХЛ. |
