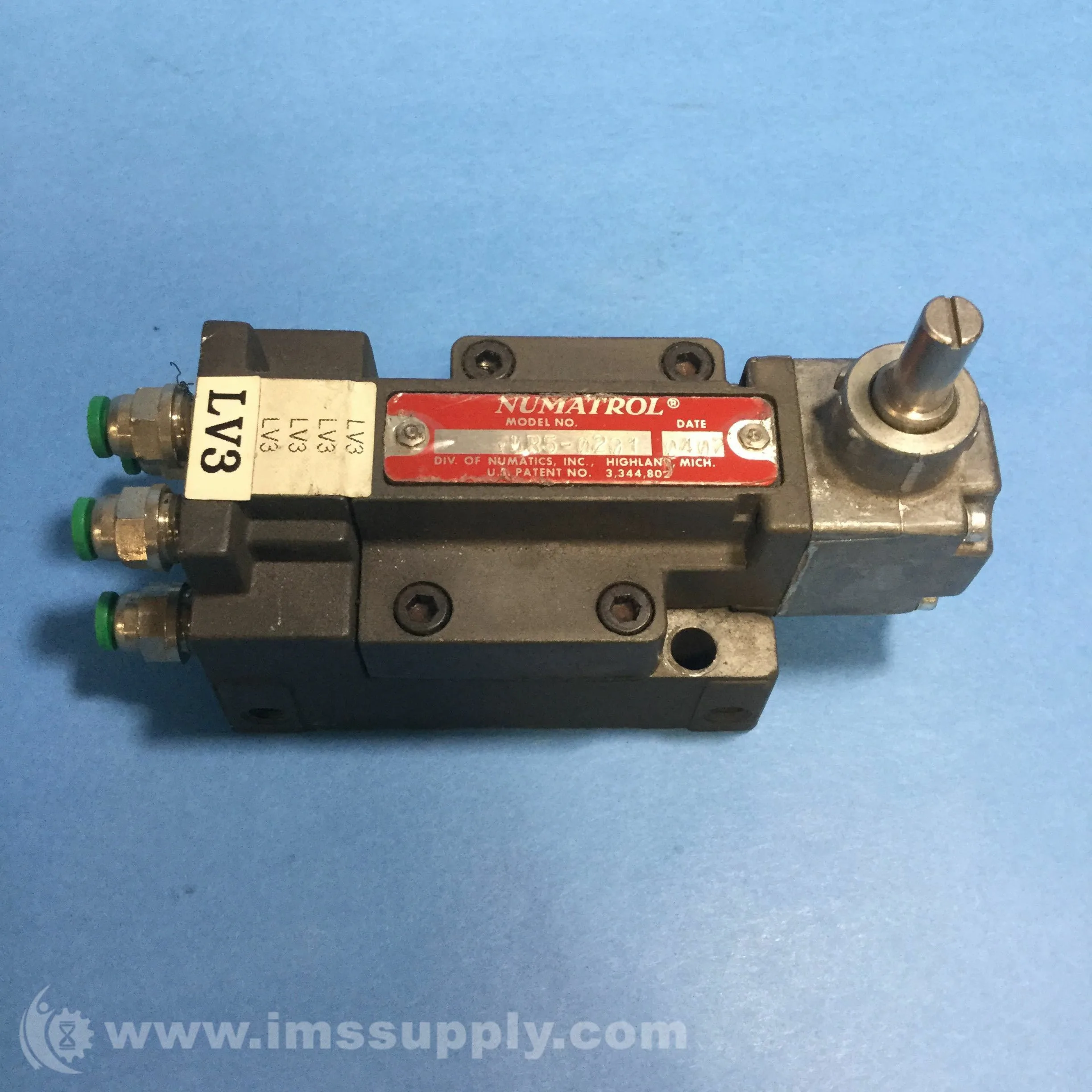

Клапан выравнивания ленты NUMATROL LR5-0201 — это пневматический корректирующий клапан для систем центровки и позиционирования транспортерных (конвейерных) лент. Он является ключевым исполнительным элементом в составе систем автоматического выравнивания, предназначенным для предотвращения схода и перекоса ленты путем поворота одного из барабанов (обычно приводного или натяжного). Применение клапана значительно повышает безопасность, снижает износ ленты и увеличивает срок службы конвейера.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Пневматический золотниковый распределительный клапан пропорционального действия для систем центровки ленты. |
| Производитель / Бренд | NUMATROL (подразделение компании BOSCH REXROTH). |
| Модель / Серия | LR5-0201 (Серия LR5 – клапаны для систем выравнивания, часто идут в паре с датчиком положения ленты). |
| Назначение | Преобразование сигнала рассогласования (от датчика края ленты) в пропорциональное пневматическое управление для привода поворотного механизма (натяжного или приводного барабана). |
| Принцип работы | Работает в связке с датчиком смещения ленты (например, Numatro S303). Датчик отслеживает положение края ленты и через механическую связь (трос, рычаг) воздействует на пилотную ступень клапана. В зависимости от направления и величины смещения ленты, клапан пропорционально открывает подачу сжатого воздуха в одну из полостей пневмоцилиндра поворотного механизма, корректируя положение барабана. |
| Управление | Чисто механическое (пневмомеханическое). Не требует электрического питания. Управляющий сигнал — механическое перемещение штока или рычага от датчика. |
| Рабочая среда | Очищенный сжатый воздух, смазанный или не смазанный, в соответствии с ISO 8573-1. |
| Давление питания | 1.4 – 10 бар (стандартное рабочее 5.5 – 7 бар). |
| Расход (пропускная способность) | ~1000 л/мин (при давлении 6 бар и ΔP=1 бар), достаточный для быстрого срабатывания стандартных пневмоцилиндров систем центровки. |
| Присоединение | • Порты питания/выхода: Резьба G1/4″ (или NPT 1/4″). • Порты управления/пилотные: Меньшего размера (например, G1/8″). • Механическое присоединение к датчику: Через стандартный рычаг или тросовую тягу. |
| Материалы корпуса | Алюминиевый сплав, нержавеющая сталь, уплотнения из нитриловой резины (NBR). |
| Настройка | Регулировка усилия пружины центрального положения, скорости срабатывания (демпфирования) и величины хода управляющего рычага. |
