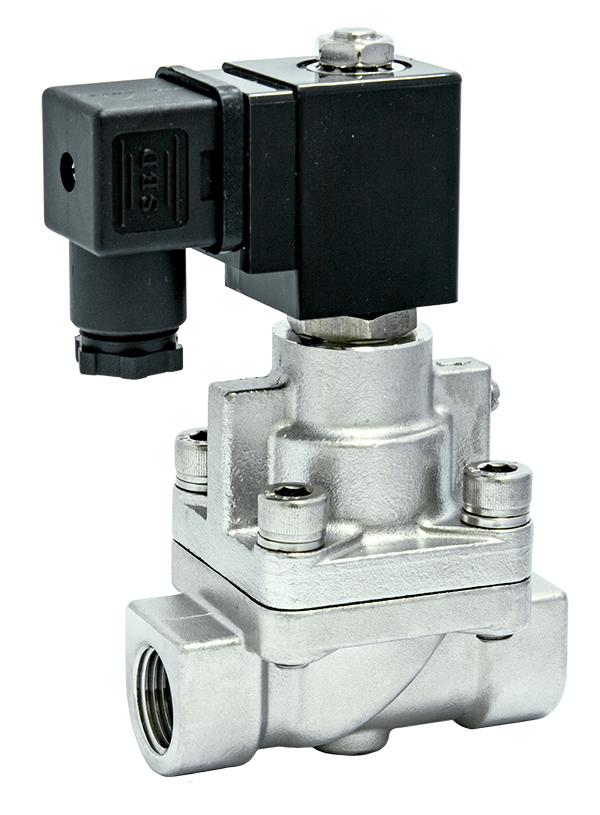

Электромагнитный (соленоидный) клапан VSAA-8-FN-5-AC220V-NC прямого действия, нормально закрытый (NC). Предназначен для автоматического управления потоком воздуха, инертных газов, воды и других нейтральных сред в системах автоматизации, пневмооборудовании и технологических линиях.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный клапан прямого действия (соленоидный клапан). |
| Производитель / Серия | Серия VSAA. Общепромышленный стандарт. |
| Модель / Обозначение | VSAA-8-FN-5-AC220V-NC • VSAA – Тип серии соленоидных клапанов. • 8 – Условный типоразмер (размер присоединения). • FN – Исполнение корпуса и тип присоединения: FN обычно означает латунный корпус с внутренней резьбой NPT. • 5 – Диаметр условного прохода (Ду): 5 мм. • AC220V – Напряжение питания катушки: 220 В переменного тока (50/60 Гц). • NC – Тип работы: Нормально закрытый (Normally Closed). В обесточенном состоянии клапан закрыт. |
| Основное назначение | Дистанционное включение/отключение потока рабочей среды (воздух, вода, нейтральные газы) в автоматизированных системах управления, пневматических приводах, системах охлаждения, орошения и пр. |
| Принцип действия | Прямого действия. При подаче напряжения на катушку соленоид создаёт магнитное поле, которое поднимает сердечник (плунжер), открывая проходное сечение. При снятии напряжения сердечник под действием возвратной пружины и давления среды опускается, перекрывая поток. |
| Тип по положению в обесточенном состоянии | Нормально закрытый (NC). |
| Условный проход (Ду) | 5 мм (проходное сечение). |
| Присоединение | Внутренняя трубная коническая резьба NPT 1/4″ (как указано в наименовании FNPT1/4). |
| Рабочие среды | • Сжатый воздух (очищенный, без масла). • Инертные газы (азот, аргон). • Вода, пар низкого давления. • Другие нейтральные жидкости и газы, совместимые с материалами клапана. |
| Давление рабочее | От 0 до 30 бар (3.0 МПа). Может работать от нулевого давления (прямого действия). |
| Максимальное давление | До 30 бар (указанное максимальное). |
| Напряжение управления | ~220 В, 50/60 Гц (переменный ток). |
| Мощность катушки | Ориентировочно 8-12 Вт (требует уточнения по спецификации). |
| Температура среды | От -5°C до +80°C (стандартно для EPDM-уплотнений). Для других сред и температур нужен уточнённый подбор. |
| Температура окружающей среды | От -10°C до +50°C. |
| Материалы | • Корпус: Латунь (хромированная или никелированная). • Плунжер (сердечник): Нержавеющая сталь. • Уплотнения: EPDM (стандарт для воды, воздуха), возможно NBR или Viton (по запросу). • Катушка: Эпоксидная заливка, влагозащищённое исполнение. |
| Степень защиты (IP) | IP65 (стандартно для залитых катушек). |
| Время срабатывания | Ориентировочно 15-50 мс (зависит от давления и среды). |
| Срок службы | > 1 млн. циклов (при соблюдении условий эксплуатации). |
