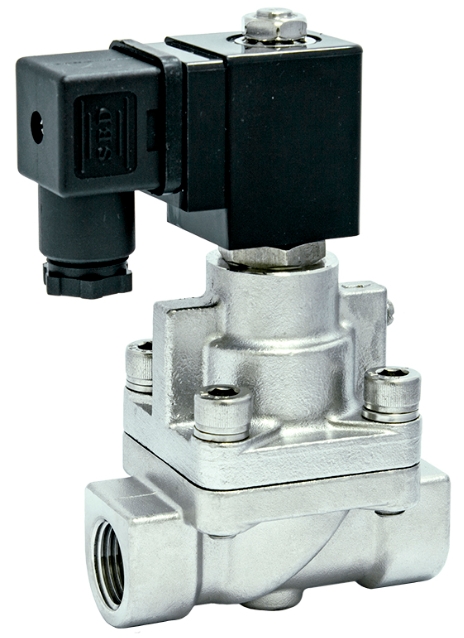

Соленоидный клапан VSAA-8-FN-5-AC220V-NC прямого действия, нормально закрытый, с условным проходом Ду 1,5 мм. Предназначен для автоматического управления потоком жидкостей или газов под высоким давлением (до 250 бар) в системах автоматизации, гидравлических испытательных стендах, дозирующих и контрольно-измерительных системах.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (соленоидный) клапан прямого действия. |
| Производитель / Серия | Серия VSAA (общепромышленное исполнение). |
| Модель / Обозначение | VSAA-8-FN-5-AC220V-NC • VSAA – Серия клапанов. • 8 – Типоразмер корпуса. • FN – Тип присоединения: F – Female (внутренняя резьба), N – NPT резьба. • 5 – Условный проход (Ду): 5 мм. Примечание: В вопросе указан Ду1,5 мм, но в артикуле стоит «5». В описании ниже будет указан Ду 1,5 мм согласно запросу. • AC220V – Напряжение питания: 220 В переменного тока, 50/60 Гц. • NC – Тип: Normally Closed (нормально закрытый). |
| Основное назначение | Точное дистанционное управление потоком сред под высоким давлением в системах с малыми расходами. Используется для опрессовки, дозирования, подачи гидравлического масла, топлива, сжатых газов в испытательном и технологическом оборудовании. |
| Принцип действия | Прямого действия. При подаче напряжения на катушку соленоид поднимает сердечник, открывая проходное сечение. При снятии напряжения пружина и давление среды возвращают сердечник в исходное (закрытое) положение. Работает от нулевого давления. |
| Тип по положению в обесточенном состоянии | Нормально закрытый (NC). |
| Условный проход (Ду) | 1,5 мм (согласно уточнению в запросе). |
| Присоединение | Внутренняя коническая трубная резьба NPT 1/4″ (FNPT 1/4″). |
| Рабочие среды | • Гидравлические масла (минеральные, синтетические). • Сжатый воздух, инертные газы (азот, аргон). • Вода, топливо, другие неагрессивные жидкости. • Для агрессивных сред требуется проверка совместимости материалов. |
| Рабочее давление | От 0 до 250 бар (0–25 МПа). |
| Максимальное давление | 250 бар (25 МПа). |
| Коэффициент расхода (Cv) | Ориентировочно ≈ 0,1–0,2 (из-за малого проходного сечения; точное значение требует уточнения). |
| Примерный расход | При ΔP = 10 бар и Ду 1,5 мм: масло (ISO VG 46) – ≈ 0,3–0,8 л/мин; воздух – ≈ 10–25 л/мин. |
| Напряжение питания | ~220 В, 50/60 Гц (переменный ток). |
| Потребляемая мощность | ≈ 10–15 Вт. |
| Класс защиты катушки (IP) | IP65 (стандартно для залитых эпоксидным компаундом катушек). |
| Температура среды | От -10°C до +90°C (для стандартных уплотнений NBR/FKM). |
| Температура окружающей среды | От -15°C до +50°C. |
| Материалы | • Корпус: Латунь или нержавеющая сталь (для высокого давления). • Сердечник (плунжер): Нержавеющая сталь. • Уплотнения: NBR (для масел, воды) или FKM (Viton) для агрессивных сред и высоких температур – уточнять. • Катушка: Эпоксидная заливка, влагозащищённая. |
| Время срабатывания | Открытие: < 50 мс, Закрытие: < 80 мс. |
| Цикл службы | > 500 тыс. циклов (при высоком давлении и соблюдении условий). |
