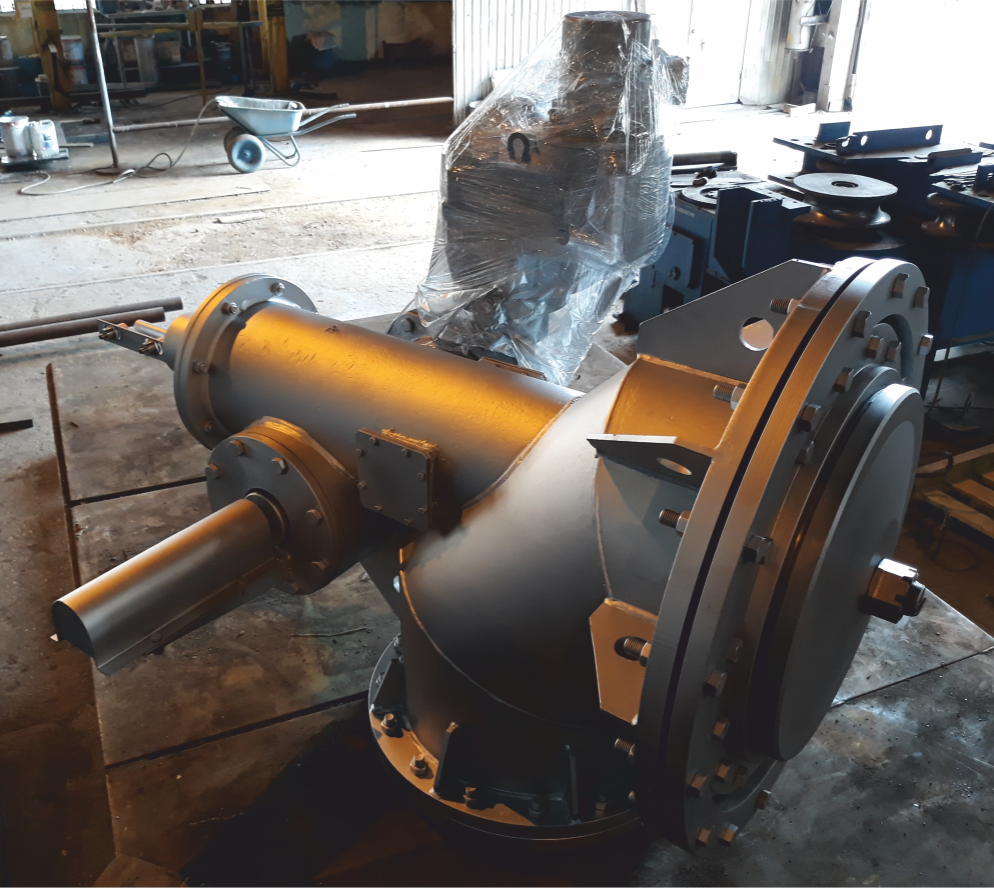

Клапан перепускной Ду500 Ру 5,2 (чертеж 9562-29) — это предохранительная арматура прямого действия, предназначенная для автоматического поддержания давления в трубопроводной системе на заданном уровне путем перепуска (сброса) избыточного объема рабочей среды. Клапан защищает оборудование от превышения давления, обеспечивая его стабильную работу. Конструкция с пружинным приводом и тарельчатым золотником гарантирует точное срабатывание, надежность и долговечность в условиях высоких нагрузок.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Перепускной (предохранительный) клапан прямого действия, пружинный, полнопроходный. |
| Назначение | Автоматическая защита технологической системы от превышения давления путем сброса избыточного объема жидкости или газа в сливную линию или обратно на вход. Поддержание стабильного давления на заданном уровне (давления настройки). |
| Основной код | Перепускной клапан • Ду500 — Условный диаметр прохода 500 мм. • Ру 5,2 — Условное давление 5,2 МПа (52 кгс/см²). |
| Конструкторская документация | Чертеж 9562-29 — Основной рабочий чертеж, определяющий все конструктивные особенности, размеры, материалы и допуски. |
| Условный проход (Ду) | 500 мм |
| Условное давление (Ру) | 5,2 МПа (52 кгс/см²). Давление настройки (начальное открытие) задается в диапазоне, как правило, до Ру 5,2 МПа. |
| Рабочая среда | Вода, пар, нефтепродукты, масла, воздух, инертные газы и другие неагрессивные среды. Конкретная среда определяется материалом исполнения. |
| Конструкция | • Корпус: Литой или сварной, с входным и выходным патрубками. Конструкция по чертежу 9562-29. • Запорный орган: Тарельчатый золотник, совмещенный с седлом конической или плоской формы. • Привод: Мощная винтовая пружина из пружинной стали, создающая усилие, противодействующее давлению среды. Усилие пружины регулируется специальным механизмом (гайкой). • Принцип работы: При превышении давления в системе над усилием пружины золотник приподнимается, открывая проход для сброса среды. После снижения давления ниже значения настройки пружина возвращает золотник на седло. • Присоединение: Как правило, фланцевое по ГОСТ или под приварку (требует уточнения по чертежу 9562-29). |
| Материал основных деталей | • Корпус, крышка: Сталь 25Л, 35Л, 20, 09Г2С или нержавеющая сталь (12Х18Н10Т) в зависимости от среды. • Золотник и седло: Сталь 40Х, 20Х13, 30Х13, часто с упрочняющей наплавкой или твердосплавными наплавками для износостойкости. • Пружина: Сталь 50ХФА, 60С2ХА. • Уплотнения: Графит, фторопласт, паронит. |
| Рабочие условия | • Давление настройки: До 5,2 МПа (регулируется в диапазоне). • Температура среды: В зависимости от материалов, обычно от -40°C до +425°C для углеродистых сталей. • Климатическое исполнение: У1, УХЛ1 по ГОСТ 15150 (для чертежных изделий часто требуется уточнение). |
