Клапан обратный подъемный пружинный 16с77нж Ду100 Ру10,0 МПа — это высоконадежная защитная трубопроводная арматура, предназначенная для автоматического предотвращения обратного тока рабочей среды (воды) в высоконапорных трубопроводных системах. Конструкция с подъемным золотником и мощной пружиной обеспечивает мгновенное запирание при падении давления или изменении направления потока. Исполнение «под приварку» гарантирует максимальную герметичность и прочность соединения, что критически важно для систем, работающих под давлением 100 атмосфер.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Обратный клапан подъемный, пружинный, полнопроходный. |
| Назначение | Защита оборудования (насосов, котлов, теплообменников) и трубопроводов от обратного потока среды в системах высокого давления. Предотвращение гидроударов, холостой работы насосов и аварийных ситуаций. |
| Условный проход (Ду) | 100 мм |
| Условное давление (Ру) | 10,0 МПа (100 кгс/см²) |
| Рабочая среда | Вода (класс А) — техническая вода, конденсат, питательная вода котлов, не содержащая абразивных примесей и агрессивных компонентов. |
| Модель / Исполнение | 16с77нж — обозначение модели по отраслевым стандартам. Конструкция с вертикальным перемещением золотника внутри направляющей втулки. |
| Материал корпуса | Сталь 20 — углеродистая конструкционная сталь для деталей, работающих под давлением при температуре от -40°C до +475°C. |
| Присоединение | Под приварку (встык) — торцы патрубков с подготовленными кромками для сварки. Обеспечивает неразъемное, прочное и абсолютно герметичное соединение. |

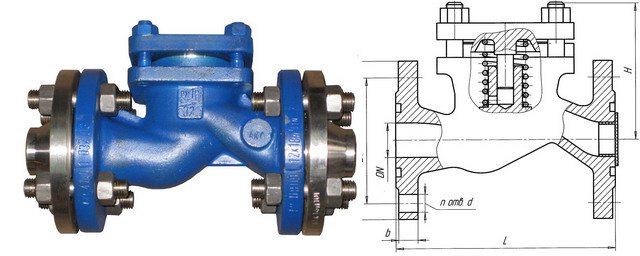

| Конструкция и принцип действия | • Запорный орган: Подвижный золотник (тарелка) со штоком, перемещающийся по направляющей втулке строго вертикально. • Привод: Мощная винтовая пружина из пружинной стали, постоянно прижимающая золотник к седлу. • Работа: Поток среды, направленный снизу вверх, преодолевает усилие пружины и поднимает золотник, открывая проход. При снижении давления или попытке реверса потока пружина мгновенно возвращает золотник на седло, обеспечивая запирание. |
| Уплотнение | Класс герметичности «А» (полная герметичность по ГОСТ 9544). Уплотнение по седлу — металл по металлу (сталь) или с применением уплотнительных колец (фторопласт, графит). |
| Рабочая температура | Для корпуса из Стали 20: от -40°C до +425°C. Для водяных систем ограничивается свойствами среды. |
| Положение монтажа | Только на вертикальном участке трубопровода с направлением потока снизу вверх (ось клапана — строго вертикальна). |
