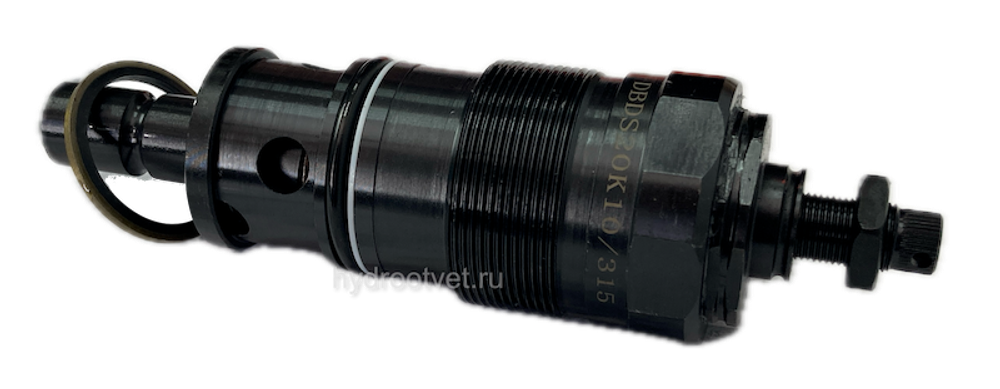

Регулируемый гидравлический предохранительный клапан (клапан давления) серии DBDS от HARLEX. Предназначен для точного ограничения и поддержания давления в гидравлических системах. Модель с функцией разгрузки и электромагнитным управлением, напряжение катушки 100V.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический предохранительный/редукционный клапан с электромагнитным управлением (золотникового типа). |
| Производитель / Бренд | HARLEX (производитель гидравлических компонентов, возможно, аналог Bosch Rexroth, Yuken, Atos). |
| Модель / Обозначение | DBDS20K1X/100V |
| • DBDS | Серия клапанов: Регулируемый предохранительный клапан с возможностью дистанционного управления (пилотного или электромагнитного). |
| • 20 | Номинальный расход (ориентировочно): 20 л/мин. |
| • K | Конструктивное исполнение или тип монтажа (например, с резьбовыми портами). |
| • 1X | Код настройки или типа пилота: Указывает на наличие электромагнитного управления (соленоида). «1X» часто обозначает одну катушку. |
| • 100V | Напряжение питания соленоида: 100 В (переменного тока AC или постоянного DC — требует уточнения, чаще AC). |
| Основное назначение | • Ограничение максимального давления в гидросистеме (функция предохранительного клапана). • Дистанционное сброс давления (разгрузка системы) через электромагнитное управление. • Поддержание давления в отдельном контуре. |
| Принцип действия | Основной золотник удерживается в закрытом положении давлением настройки. При достижении заданного давления или при подаче сигнала на соленоид (катушку) клапан открывается, сбрасывая жидкость в бак. Давление настройки регулируется механически (винтом). |
| Рабочая среда | Гидравлические масла на минеральной основе (HLP, HVLP), соответствующие ISO VG 32-68. |
| Номинальное давление | До 31.5 МПа (315 бар) — стандартно для серий DBDS. |
| Диапазон регулировки давления | От 0.5 до 31.5 МПа (или аналогичный широкий диапазон). |
| Расход (номинальный) | 20 л/мин при номинальном перепаде давления. |
| Присоединение | Резьбовое. Стандартно порты с метрической резьбой (например, M12x1.5, M14x1.5 или M18x1.5). |
| Управление | • Основная настройка: Регулировочным винтом с защитным колпачком. • Дистанционное управление: Электромагнитная катушка (соленоид) на 100V. При подаче напряжения клапан открывается (или закрывается, в зависимости от логики работы). |
| Материалы | • Корпус: Закаленная сталь. • Золотник и гильза: Высокопрочная сталь с точной обработкой. • Уплотнения: NBR (стандартно) или FKM. |
| Температура среды | От -20°C до +80°C. |
