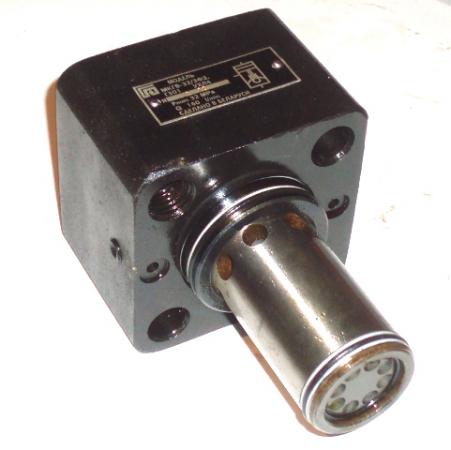

Клапан МКГВ 32/3Ф2 Э2.24 — это модульный гидравлический управляемый клапан (пилотный клапан) с фланцевым присоединением, предназначенный для установки в гидросистемах промышленного и мобильного оборудования. Исполнение с индексом «Э2.24» указывает на специфические параметры настройки или конструктивные особенности. Клапан выполняет функции управления потоком или давлением (например, роль предохранительного, разгрузочного, редукционного клапана или клапана последовательности) под воздействием управляющего гидросигнала.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модульный гидравлический управляемый клапан (пилотный гидроклапан). |
| Модель / Индекс | МКГВ 32/3Ф2 Э2.24 (расшифровка по отраслевой системе): • МКГВ – Модульный Клапан Гидравлический Управляемый. • 32 – Номинальный размер (условный проход, связанный с расходом), соответствует 32 мм или типоразмеру. • 3Ф2 – Исполнение: 3 – код схемы/функции клапана, Ф – фланцевое исполнение, 2 – вариант фланца или давление. • Э2.24 – Группа регулировки/исполнения: Э – возможно, исполнение с электрогидравлическим управлением или специальная настройка, 2.24 – конкретный номер исполнения или давление настройки (например, 24 МПа, 240 бар, или код пружины). |
| Основное назначение | Управление параметрами гидросистемы (давлением, направлением потока) в зависимости от сигнала от главного клапана или другого источника давления. Используется для разгрузки насоса, ограничения давления в линии, поддержания давления, обеспечения последовательности работы гидроцилиндров. |
| Принцип действия | Основной поток управляется с помощью маломощного гидравлического сигнала (пилотного давления), подаваемого на управляющий порт клапана. При достижении в пилотной линии давления срабатывания (настроенного пружиной) главный золотник или тарелка клапана перемещается, изменяя состояние основной гидролинии. |
| Номинальный размер / Расход | Размер 32 соответствует условному проходу ~32 мм и номинальному расходу 80 – 160 л/мин (требует уточнения по каталогу). |
| Тип присоединения | Фланцевое (Ф2). Фланец по стандарту (вероятно, ГОСТ 12815-80 или ISO 6162) для размера 32. |
| Рабочее давление (макс.) | До 32 МПа (320 бар) в основной линии. Давление настройки срабатывания определяется исполнением Э2.24 (например, 24 МПа). |
| Давление управления (пилотное) | Ниже или равно рабочему давлению, обычно настраивается в диапазоне от 0,5 до 32 МПа. |
| Рабочая жидкость | Минеральные гидравлические масла по ГОСТ 17479.3-85 (И-Г-А, МГЕ и др.) с вязкостью 10–60 мм²/с. |
| Материалы | • Корпус: Сталь 45, 40Х. • Золотник/тарелка: Закаленная сталь. • Пружина: Пружинная сталь. • Уплотнения: Маслобензостойкая резина. |
| Регулировка | Регулируемый. Давление срабатывания регулируется винтом, изменяющим усилие предварительного поджатия пружины. Исполнение Э2.24 часто означает фиксированную или предустановленную настройку на конкретное давление. |
| Температурный диапазон | От -30°C до +80°C (для стандартных материалов и уплотнений). |
