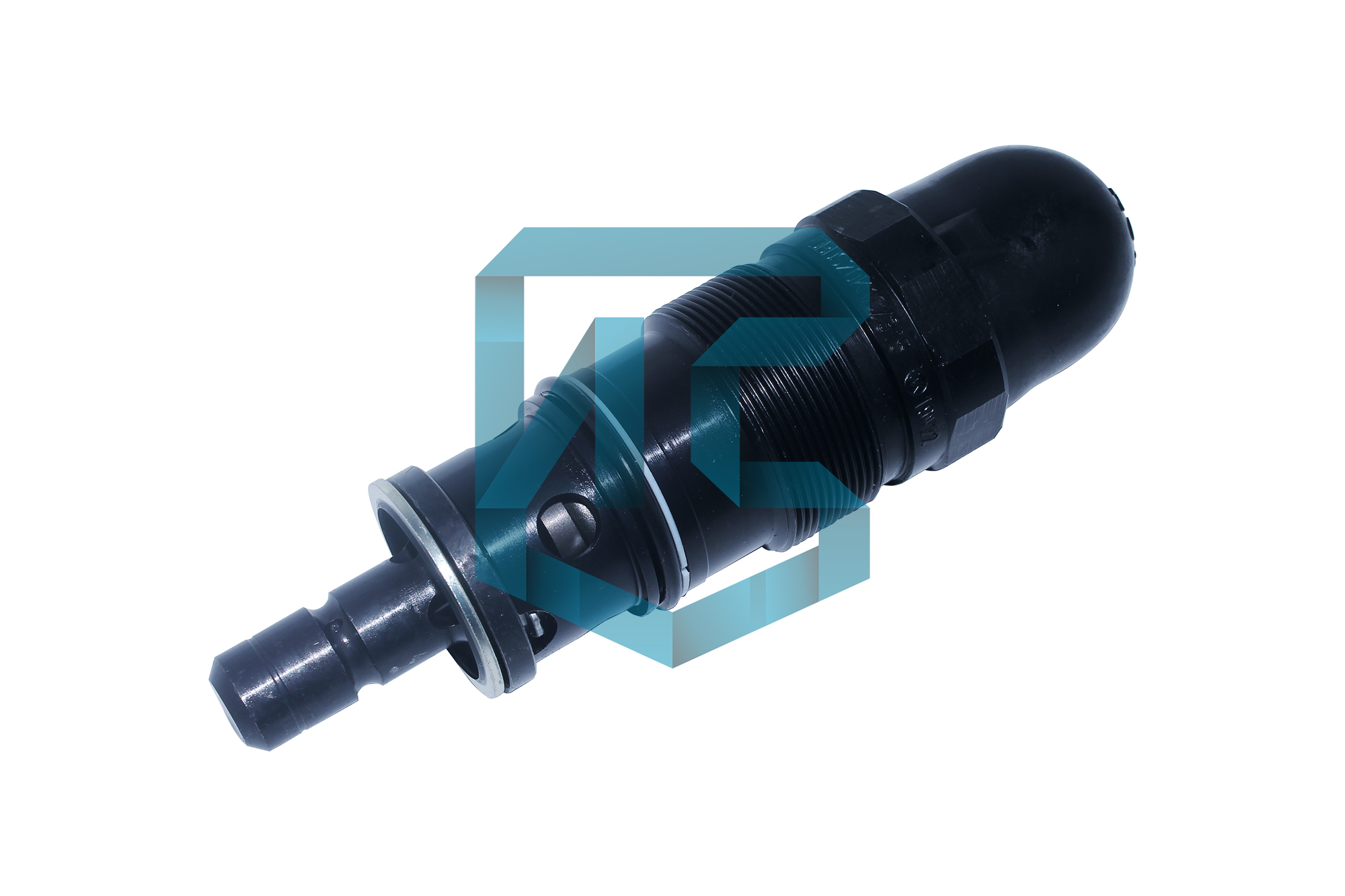

Клапан DBDS20K1X/315 — это предохранительный (запорный) клапан прямого действия от Bosch Rexroth, предназначенный для защиты гидравлических систем от превышения давления. Устанавливается в качестве основной или дополнительной защиты контуров, сбрасывая излишки рабочей жидкости в бак при достижении заданного давления настройки. Модель с резьбовым присоединением и внутренним дренажом является компактным и надежным решением для стационарного и мобильного гидравлического оборудования.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический предохранительный (запорный) клапан прямого действия. |
| Производитель | Bosch Rexroth AG. |
| Модель / Обозначение | DBDS20K1X/315. Расшифровка: • DBD — Серия предохранительных клапанов прямого действия. • S — Резьбовое присоединение. • 20 — Условный проход (размер): NG20 (DIN 24342, соответствует G1″). • K — Внутренний дренаж (канал Y). Слив управляющего потока осуществляется внутрь корпуса клапана и далее через канал T в бак. • 1X — Вариант исполнения и диапазон пружины (в данном случае стандартный). • 315 — Давление настройки: 315 бар (номинальное значение, устанавливается регулировочным винтом в диапазоне). |
| Назначение | Защита гидравлических систем от превышения давления, ограничение давления в напорной линии, работа в качестве разгрузочного или запорного клапана. |
| Принцип действия | Нормально закрытый. Давление в основной линии (P) действует на тарелку клапана, удерживаемую пружиной. При превышении давлением усилия пружины клапан открывается, соединяя канал P с каналом T (слив в бак), и удерживается в открытом состоянии до падения давления ниже значения настройки. |
| Номинальное давление | 315 бар (максимальное давление настройки). Рабочее давление системы не должно его превышать. |
| Номинальный расход | 200 л/мин (максимальный расход, который клапан может пропустить в открытом состоянии при номинальном перепаде давления). |
| Диапазон настройки давления | Примерно 100 – 350 бар (зависит от устанавливаемой пружины). Для данной модели с индексом «315» стандартно устанавливается пружина на диапазон, включающий 315 бар. |
| Присоединение | Резьбовое по SAE / UNF: 1 1/16″ – 12 UNF (стандарт для NG20). Используется с уплотнительными кольцами (O-ring). |
| Материалы | Корпус: Стальное литье. Рабочие элементы: Сталь, уплотнения из нитриловой резины (NBR) или фторкаучука (FKM) в зависимости от исполнения. |
| Дренаж (канал Y) | Внутренний (K). Слив управляющего потока осуществляется через внутренний канал в сливную магистраль (T), что упрощает монтаж (не требуется отдельная дренажная линия). |
| Повторяемость настройки | Высокая (порядка ±2-3% от установленного значения). |
| Тип управления | Механический, регулировочным винтом со стопорной гайкой. |
| Рабочая жидкость | Минеральные масла по ISO 6743/4 (HL, HLP), биологически быстроразлагаемые жидкости, масла на синтетической основе в соответствии с допустимыми материалами уплотнений. |
| Вязкость рабочей жидкости | 10…400 мм²/с (оптимально 15…100 мм²/с). |
| Температура жидкости | -20…+80 °C (для стандартных уплотнений NBR). |
