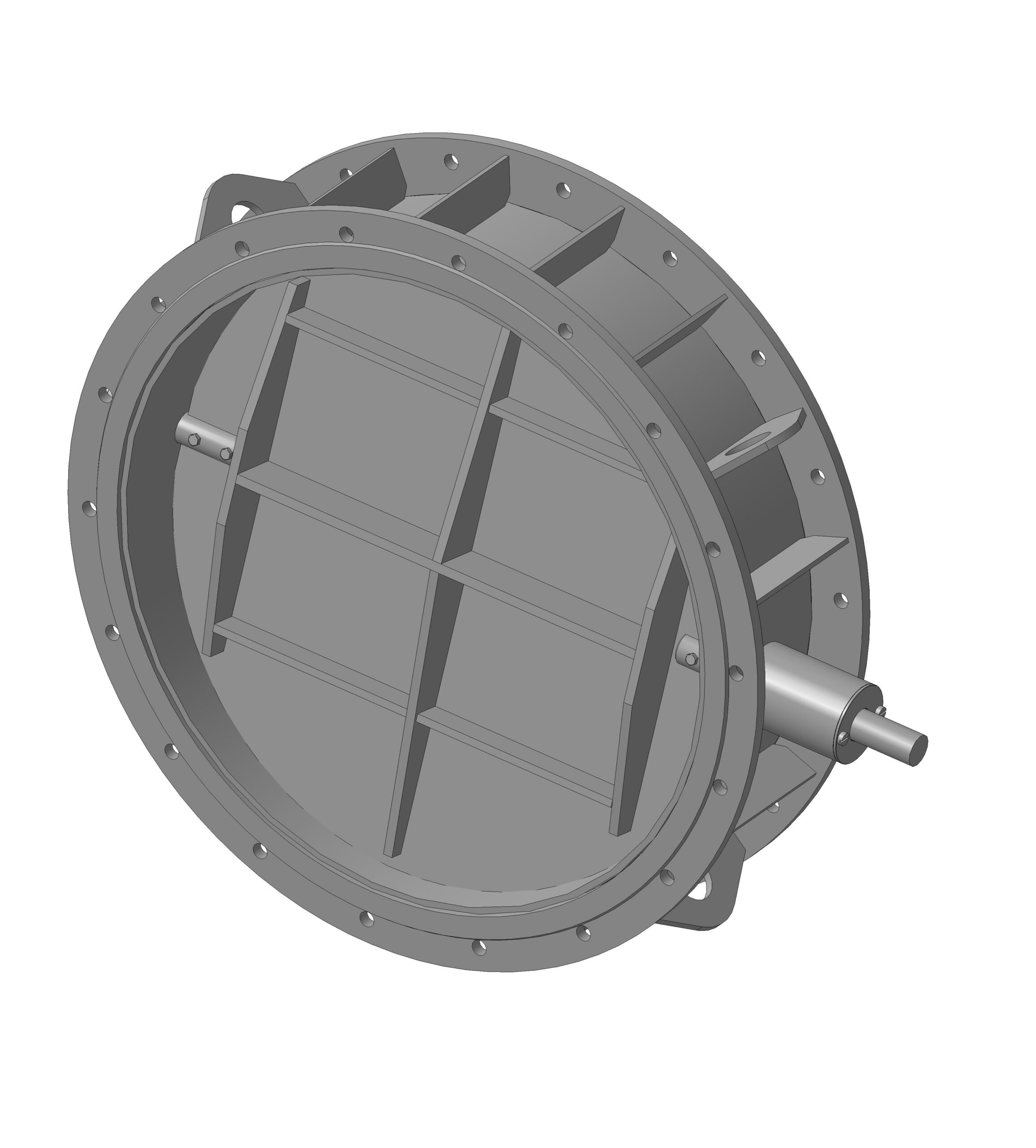

Атмосферный клапан АКД Ду800 — это специализированное дыхательное устройство, предназначенное для автоматической защиты резервуаров с нефтепродуктами, летучими химикатами или другими легковоспламеняющимися жидкостями от избыточного давления и вакуума. Устанавливаясь на патрубок газового пространства резервуара, клапан обеспечивает безопасный сброс паров при нагреве и заполнении, а также всасывание атмосферного воздуха при охлаждении и опорожнении, предотвращая деформацию конструкций.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Дыхательный (атмосферный) клапан, двухседельный, мембранно-пружинный. |
| Основное назначение | • Защита от избыточного давления (дыхание «на выдох»): Автоматический сброс паровоздушной смеси из газового пространства резервуара при его нагреве, увеличении объема жидкости или пожаре для предотвращения аварийного разрыва. • Защита от вакуума (дыхание «на вдох»): Автоматический впуск атмосферного воздуха в резервуар при его охлаждении, откачке или конденсации паров для предотвращения смятия стенок («хлопка»). • Снижение потерь продукта: Ограничение испарения при малых температурных колебаниях, поддержание рабочего давления в близком к атмосферному. |
| Типоразмер и присоединение | • Условный проход (Ду): 800 мм. • Присоединение: Фланцевое. Тип и исполнение фланца (например, ГОСТ 33259-2015 на Ру 0,6) указываются при заказе. |
| Конструктивные особенности | • Исполнение: Мембранно-пружинный. Использует комбинацию грузов/пружин и эластомерных мембран для точной настройки и надежной работы. • Корпус и седла: Изготавливаются из углеродистой (Ст3, Ст20) или нержавеющей стали (12Х18Н10Т) для коррозионных сред. • Мембраны: Из маслобензостойкой, химически стойкой резины или фторкаучука (Viton) в зависимости от транспортируемого продукта. • Огневой предохранитель: Встроенная пламегасящая элементная насадка (обычно в виде кассеты с гофрированными лентами), предотвращающая проникновение пламени внутрь резервуара при внешнем возгорании. • Защита от обмерзания: Возможно утепленное исполнение (тепловая рубашка), обогрев или применение конструкционных решений, препятствующих примерзанию клапана. |
| Рабочие параметры | • Давление открытия: Настраивается в диапазоне, как правило, от +200 до +2500 Па (≈ от 20 до 250 мм вод. ст.). • Вакуумное открытие: Настраивается в диапазоне, как правило, от -25 до -1500 Па (≈ от -2.5 до -150 мм вод. ст.). • Пропускная способность: Определяется расчетным путем согласно нормам (ГОСТ Р 53367-2009, API 2000) и составляет сотни тысяч кубометров паровоздушной смеси в час. • Рабочая среда: Пары нефтепродуктов (бензин, дизтопливо, мазут), летучие химические вещества, сжиженные газы. • Климатическое исполнение: УХЛ1, У1, ХЛ1 в зависимости от региона установки. |
