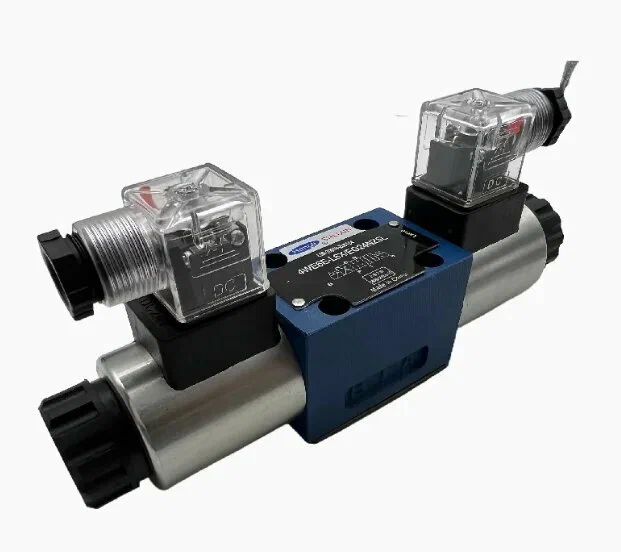

Клапан 4WE 6 J6X/EG24N9K4 — это соленоидный золотниковый распределитель серии WE6 от Bosch Rexroth, предназначенный для управления направлением потока рабочей жидкости в гидравлических системах. Исполнение с двумя катушками электромагнитного управления и пружинным возвратом в центральное положение позволяет осуществлять трехпозиционное распределение с различными типами золотников. Данная модель является основным элементом для построения систем управления гидроцилиндрами и гидромоторами в стационарном промышленном и мобильном оборудовании.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический распределитель 4/3-ходовой (4 линии, 3 позиции), соленоидный, золотниковый. |
| Производитель | Bosch Rexroth AG. |
| Модель / Обозначение | 4WE 6 J6X/EG24N9K4. Расшифровка: • 4WE — 4-линейный распределитель серии WE, соленоидный. • 6 — Размер NG6 (DIN 24342, условный проход). • J — Тип золотника и его характеристика: Золотник с закрытым центром («0»), но с дросселирующими пазами на каналах A и B для плавного торможения нагрузки при переключении. • 6X — Вариант исполнения и уплотнений (X часто указывает на универсальные уплотнения). • EG24N9K4 — Вариант электромагнитного управления: — E — Одинарные электромагниты. — G24 — Напряжение катушки: 24 В постоянного тока (DC). — N9 — Класс защиты катушки и разъема: IP65 (пыле- и струезащищенное исполнение). — K4 — Вариант электрического подключения: Стандартный разъем с защитным кожухом. |
| Назначение | Управление направлением движения гидроцилиндров (двустороннего действия) или гидромоторов. Остановка и фиксация нагрузки в нейтральной позиции. |
| Принцип действия | Электромагнитный. При подаче напряжения на одну из катушек (Y1 или Y2) соленоид перемещает золотник, открывая соответствующий путь для потока масла. При обесточивании катушки пружины возвращают золотник в центральное (нейтральное) положение. |
| Количество позиций золотника | 3 позиции: (левая – нейтраль – правая). |
| Тип нейтрали (центрального положения) | Золотник типа «J»: «Закрытый центр» для линий P, A, B, T, но с дросселирующими каналами от A и B к T. Это позволяет плавно сбрасывать давление с полостей цилиндра при переходе в нейтраль, предотвращая резкую остановку и гидроудары. |
| Номинальное давление | 315 бар (максимальное рабочее давление). |
| Номинальный расход | 30 л/мин (максимальный рекомендуемый расход для сохранения нормальных характеристик). |
| Управление | Два соленоида с пружинным возвратом. Подача напряжения на левую катушку (Y1) – первая рабочая позиция, на правую (Y2) – вторая рабочая позиция. Без напряжения – нейтраль. |
| Напряжение питания катушек | 24 В DC. |
| Класс защиты катушки (IP) | IP65 (защита от пыли и струй воды). |
| Присоединение гидравлическое | Резьбовое по SAE / UNF: 7/16″ – 20 UNF (стандарт для NG6). Уплотнение конической пробкой с уплотнительным кольцом (O-ring). |
| Материалы | Корпус: стальное литье. Золотник: сталь. Уплотнения золотника: стандартно из нитрила (NBR), возможны варианты (FKM, EPDM). |
| Рабочая жидкость | Минеральные масла (HL, HLP) по ISO 6743/4, вязкостью 10…400 мм²/с (оптимально 15…100 мм²/с). |
| Температура жидкости | -20…+80 °C (для NBR). |
| Масса | Около 2.5 кг. |
