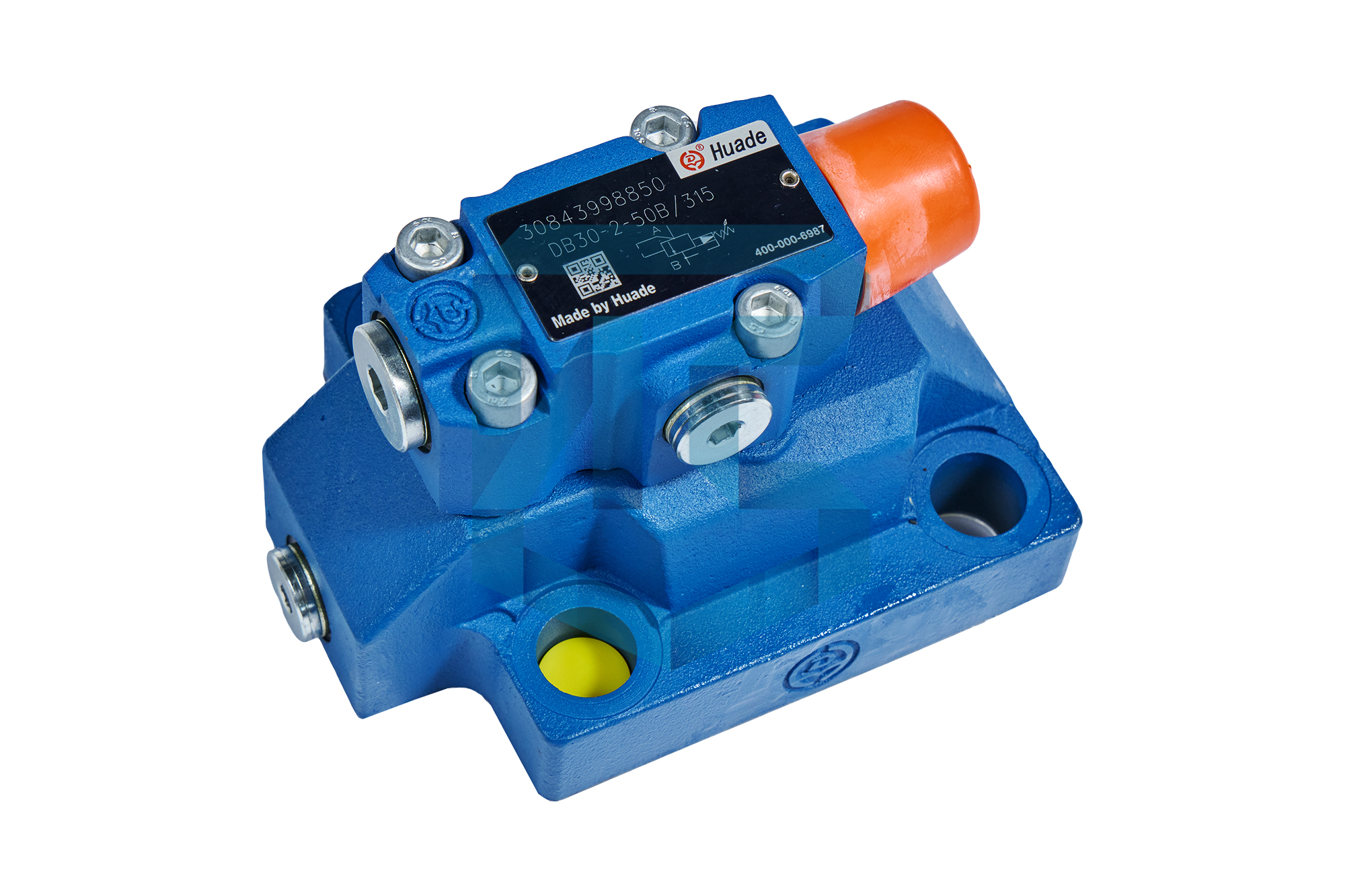

Гидравлический клапан Huade DB30-2-50B/200 — это высококачественный предохранительный/переливной клапан с пилотным управлением (двухступенчатый), канального (плиточного) монтажа. Предназначен для точного ограничения и поддержания давления в системах объёмного гидропривода высокого давления, обеспечивая плавное срабатывание и высокую стабильность. Производитель — Huade Hydraulics, один из ведущих китайских производителей гидравлической аппаратуры.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Предохранительный/переливной клапан с пилотным (двухступенчатым) управлением. |
| Производитель | Huade Hydraulics (Китай, провинция Чжэцзян). Бренд, известный на рынке качественной гидравлики. |
| Полное обозначение | DB30-2-50B/200, Артикул / код: 10302000001739 • DB30 — Тип/серия: пилотный предохранительный клапан. • 2 — Вероятно, обозначение варианта конструкции или типа управления. • 50 — Номинальный расход (л/мин). • B — Типоразмер корпуса и присоединительных поверхностей. • 200 — Номинальное давление (бар). |
| Основное назначение | 1. Ограничение давления (предохранительная функция): Защита гидросистемы от превышения заданного максимального давления. 2. Переливная функция (постоянный сброс): Поддержание постоянного давления в системе путём непрерывного сброса части потока от насоса в бак, когда все исполнительные механизмы выключены. |
| Принцип действия | Двухступенчатый (пилотный). Основной золотник (2-я ступень) открывается под действием давления, создаваемого небольшим пилотным клапаном (1-я ступень). Это обеспечивает высокую точность, плавность работы и позволяет управлять клапаном дистанционно (электрогидравлически). |
| Тип монтажа | Плиточный (канальный, подплощадочный). Устанавливается на плоскую монтажную поверхность (гидроблок, плиту) и фиксируется крепёжными болтами. Управляющие и рабочие каналы выполнены в плите. |
| Присоединительные размеры | Соответствуют типоразмеру B по стандартам Huade / аналогам Rexroth. Стандартная схема каналов и расположение крепёжных отверстий. |
| Схема подключения (основные каналы) | • P (Вход/Напор) — от насоса. • T (Слив) — в бак. • X (Управление/Внешний дренаж пилота) — для отвода утечек от пилотной ступени (обычно в бак без давления). • Y (Дистанционное управление) — для подключения электромагнитного клапана сброса (опция, для разгрузки насоса). |
| Номинальный расход (Qн) | 50 л/мин — максимальный расход, при котором клапан способен штатно выполнять свои функции. |
| Номинальное давление (Pн) | 200 бар (20 МПа) — максимальное давление настройки для данной модели. |
| Диапазон настройки давления | Примерно от 20 до 200 бар (зависит от установленной пружины в пилотной секции). |
| Рабочая жидкость | Минеральные гидравлические масла по ISO 6743/4 (HL, HM, HV), соответствующие требованиям чистоты по ISO 4406: Класс чистоты 19/17/14 или лучше. |
| Температура рабочей жидкости | -20°C до +80°C (рекомендованный диапазон для сохранения характеристик и ресурса). |
| Вязкость рабочей жидкости | Оптимальная: 15 – 50 сСт (мм²/с). |
| Материалы основных деталей | • Корпус, крышка: Стальное литьё или ковка. • Золотники, седла: Закалённая сталь, шлифованная. • Пружины: Пружинная сталь с антикоррозионным покрытием. • Уплотнения: Нитрил (NBR) для стандартных применений, возможны FKM (Витон) для специальных сред. |
| Класс герметичности | Высокий, соответствует стандартам на гидроаппаратуру. Внутренние утечки минимальны. |
