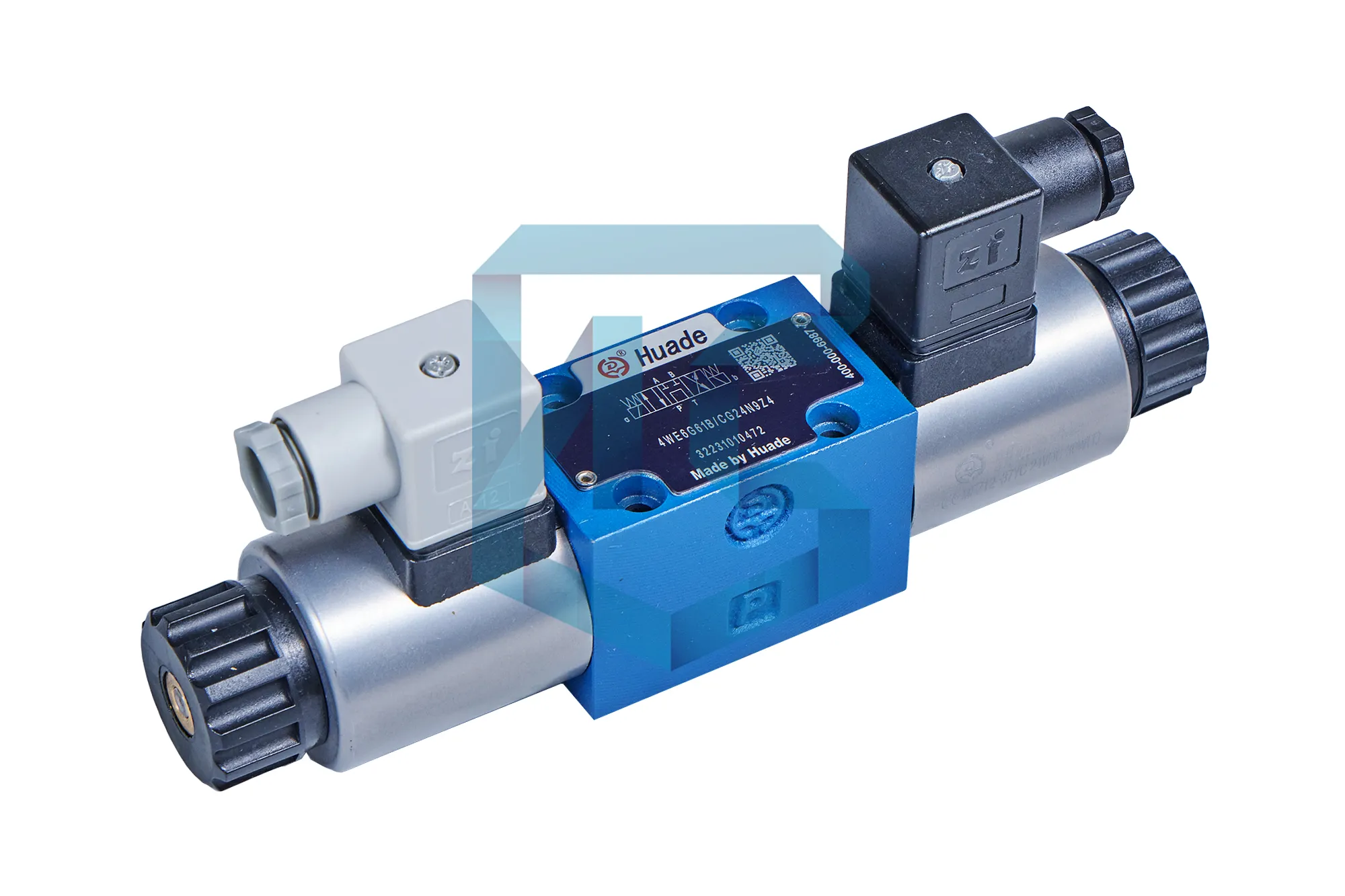

Гидравлический распределитель (вероятно, золотникового типа) с электромагнитным управлением от производителя Huade. Предназначен для дистанционного переключения направления потока рабочей жидкости в гидравлических системах промышленного оборудования и мобильной техники. Обеспечивает надежное управление гидроцилиндрами и гидромоторами.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический распределитель (предположительно золотникового типа), с электромагнитным управлением. |
| Производитель | Huade (Huade Hydraulic), известный китайский производитель гидравлических компонентов. |
| Модель / Обозначение | 103010000026554 / WE6Y61B/CG24N9K4 • WE – Указывает на принадлежность к широко распространенной серии гидрораспределителей с электромагнитным управлением (аналоги европейской серии WE). • 6 – Условный номер типоразмера (размер 6). Определяет габариты, посадочные поверхности и номинальный поток. • Y – Конфигурация золотника и тип нейтрального положения (требует уточнения по каталогу). • 61 – Вариант схемы работы золотника (например, 4/3, 4/2 и др.) и наличие/отсутствие вспомогательных клапанов. • B – Конструктивное исполнение корпуса и типа присоединения (вероятно, под плиту ISO 4401). • CG24N9K4 – Обозначение соленоидной катушки: CG – серия/тип катушки, 24 – напряжение 24V DC, N9K4 – степень защиты и тип разъема/выводов. |
| Основное назначение | Дистанционное управление направлением потока рабочей жидкости для приведения в действие гидроцилиндров (подъем, опускание, зажим) или реверсивных гидромоторов. |
| Схема золотника | Требует уточнения по коду «61», но для серии WE типичны схемы 4/3 (4 линии, 3 позиции) или 4/2. |
| Тип управления | Электромагнитное (соленоидное). Управление осуществляется подачей напряжения на одну из катушек, возврат в исходное (нейтральное) положение – пружинами. |
| Напряжение управления | 24 В постоянного тока (DC) – указано в маркировке катушки (CG24…). |
| Рабочая среда | Стандартные гидравлические масла на минеральной основе, соответствующие требованиям производителя. |
| Номинальное давление | До 31.5 МПа (315 бар) – стандартное значение для распределителей серии WE. |
| Максимальное давление | До 35 МПа (350 бар) кратковременно – характерно для серии. |
| Номинальный расход | Ориентировочно 40-60 л/мин – характерное значение для типоразмера «06» (WE6). |
| Присоединение | Плиточное (подводное) по стандарту ISO 4401 (CETOP 5). Стандартные посадочные поверхности для размера 6. |
| Материалы | • Корпус: Чугун или высокопрочный алюминиевый сплав. • Золотник и гильза: Высококачественная закаленная сталь с точной обработкой. • Уплотнения: Обычно нитрил-бутадиеновый каучук (NBR). |
| Степень защиты (IP) | Катушки серии CG часто имеют степень защиты IP65 или выше (зависит от точного индекса). |
| Температура среды | От -20°C до +70°C (стандартный диапазон для работы с минеральным маслом). |
