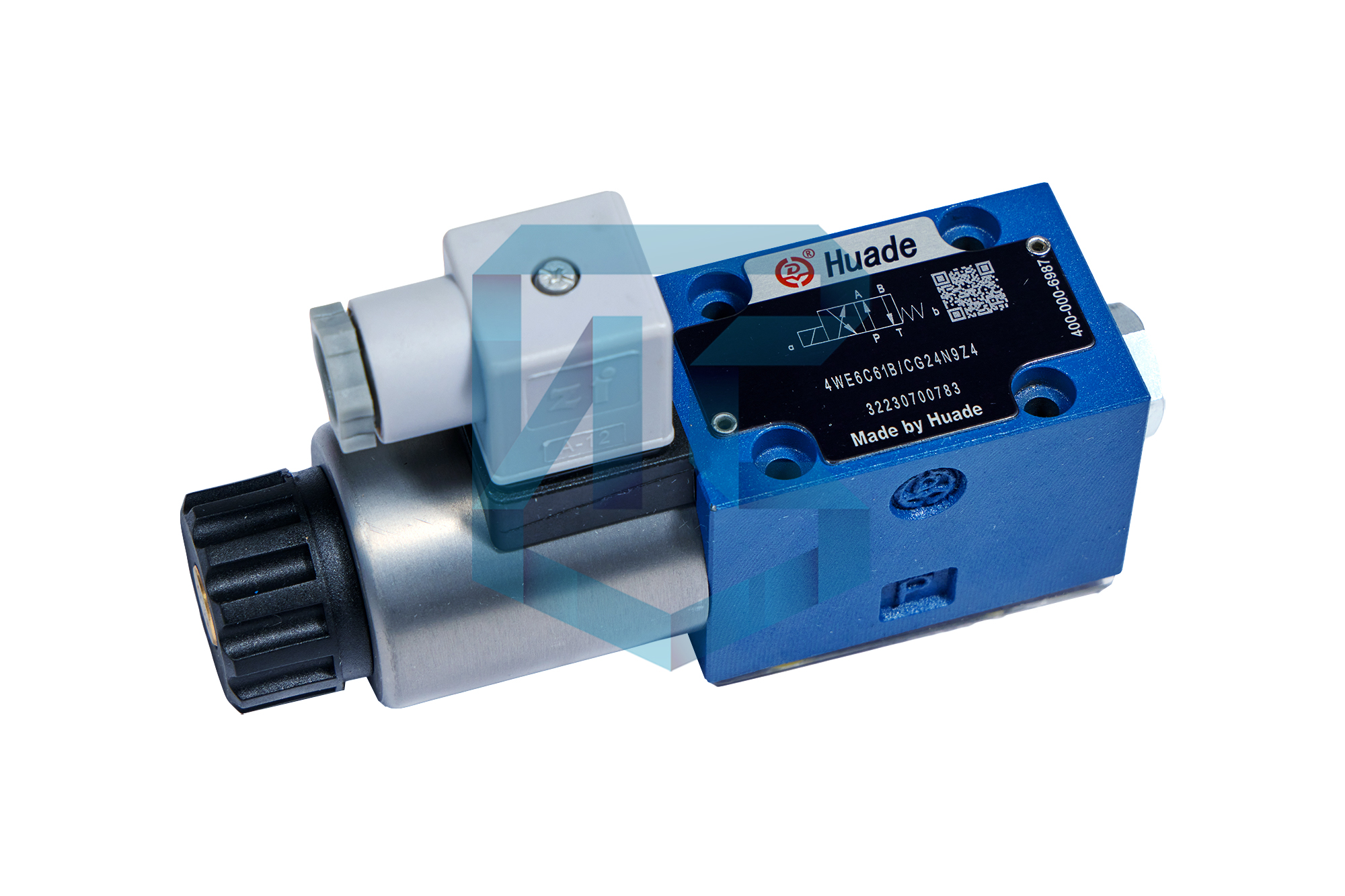

Гидравлический распределитель 4WE6E61B/CG24N9K4 от Huade (аналог Bosch Rexroth) — это компактный, высоконадежный золотниковый электромагнитный клапан (соленоидный). Предназначен для дистанционного управления потоком рабочей жидкости (включение, выключение, реверсирование) в гидравлических системах промышленного оборудования, станков и мобильной техники. Исполнение с катушкой переменного тока 24В. Идеальное сочетание европейского дизайна и доступной цены.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный (соленоидный) гидрораспределитель золотникового типа, 4/3 (трёхпозиционный). |
| Производитель / Бренд | Huade Hydraulics (Китай, соответствует стандартам CETOP, ISO 4401). Высококачественный аналог серии Bosch Rexroth WE6. |
| Модель / Артикул | 4WE6E61B/CG24N9K4, арт. 10301000002649. • 4WE6 – серия распределителя (стандартный размер 6, условный проход 6 мм). • E – тип управления (соленоидный, с одним электромагнитом). • 6 – позиция золотника (различные варианты, здесь уточняется по каталогу). • 1 – конструктивное исполнение и тип резьбы. • B – номинальное напряжение катушки (требует расшифровки, но обычно ~24В AC). • CG24N9K4 – обозначение катушки (CG – переменный ток, 24V, N9 – класс защиты, K4 – вариант). |
| Основное назначение | Дистанционное управление гидроцилиндрами двустороннего действия или гидромоторами в стационарных и мобильных гидравлических системах. Используется в прессах, станках, литейном оборудовании, технологических линиях. |
| Принцип действия | При подаче напряжения на электромагнитную катушку якорь соленоида перемещает золотник внутри корпуса, переключая каналы. В обесточенном состоянии золотник возвращается в исходную позицию под действием пружин. |
| Количество позиций золотника | 3 рабочих положения (две рабочих позиции при подаче тока + центральное нейтральное). |
| Количество гидролиний | 4 линии: Напор (Р), Слив (Т) и две рабочие линии (А и В). Схема подключения: 4/3. |
| Условный проход (Ду) | 6 мм (соответствует NG6 по ISO 4401, размеру 06). |
| Номинальное давление | До 31,5 МПа (315 бар). |
| Номинальный расход | До 20 л/мин (оптимально 12-15 л/мин для минимальных потерь). |
| Тип управления | Электромагнитное, одностороннее. Один соленоид перемещает золотник в одну позицию, возврат в центр — от пружины. Для управления в обе стороны требуется распределитель с двумя соленоидами. |
| Схема золотника в нейтрали | Симметричная (Y-тип). В нейтрали (центре) рабочие линии А и В соединены со сливом (Т), напорная линия (Р) перекрыта. Это позволяет цилиндру свободно плавать под внешней нагрузкой. |
| Тип резьбы присоединения | Метрическая резьба M10x1.25 на портах Р, А, В, Т (по ISO 4401, размер 06). |
| Рабочая жидкость | Минеральные масла по DIN 51524 (HL, HLP), вязкостью 10…160 сСт, группа вязкости по ISO VG 15…100. Совместим с большинством стандартных гидравлических масел. |
| Степень фильтрации | Требуемая чистота масла: класс чистоты не хуже 20/18/15 по ISO 4406. Рекомендуется установка фильтров тонкостью 10 мкм. |
| Температура рабочей среды | От -20°C до +70°C (для стандартных уплотнений NBR). |
| Напряжение управления (катушки) | ~24 В переменного тока (AC), 50/60 Гц (стандартно для исполнения CG24). |
| Класс защиты катушки (IP) | IP65 (стандарт для исполнения «N9» — пыленепроницаемая, защита от струй воды). |
| Электрическое подключение | Стандартный разъём DIN 43650 Form A (квадратный, 4-контактный) с латунными штырьками. |
| Материалы | Корпус: Алюминиевый спвал. Золотник: Закалённая сталь, притирочная пара. Уплотнения: NBR (Нитрил-бутадиеновый каучук). |
| Масса (примерная) | Около 1.8 — 2.2 кг (с катушкой). |
