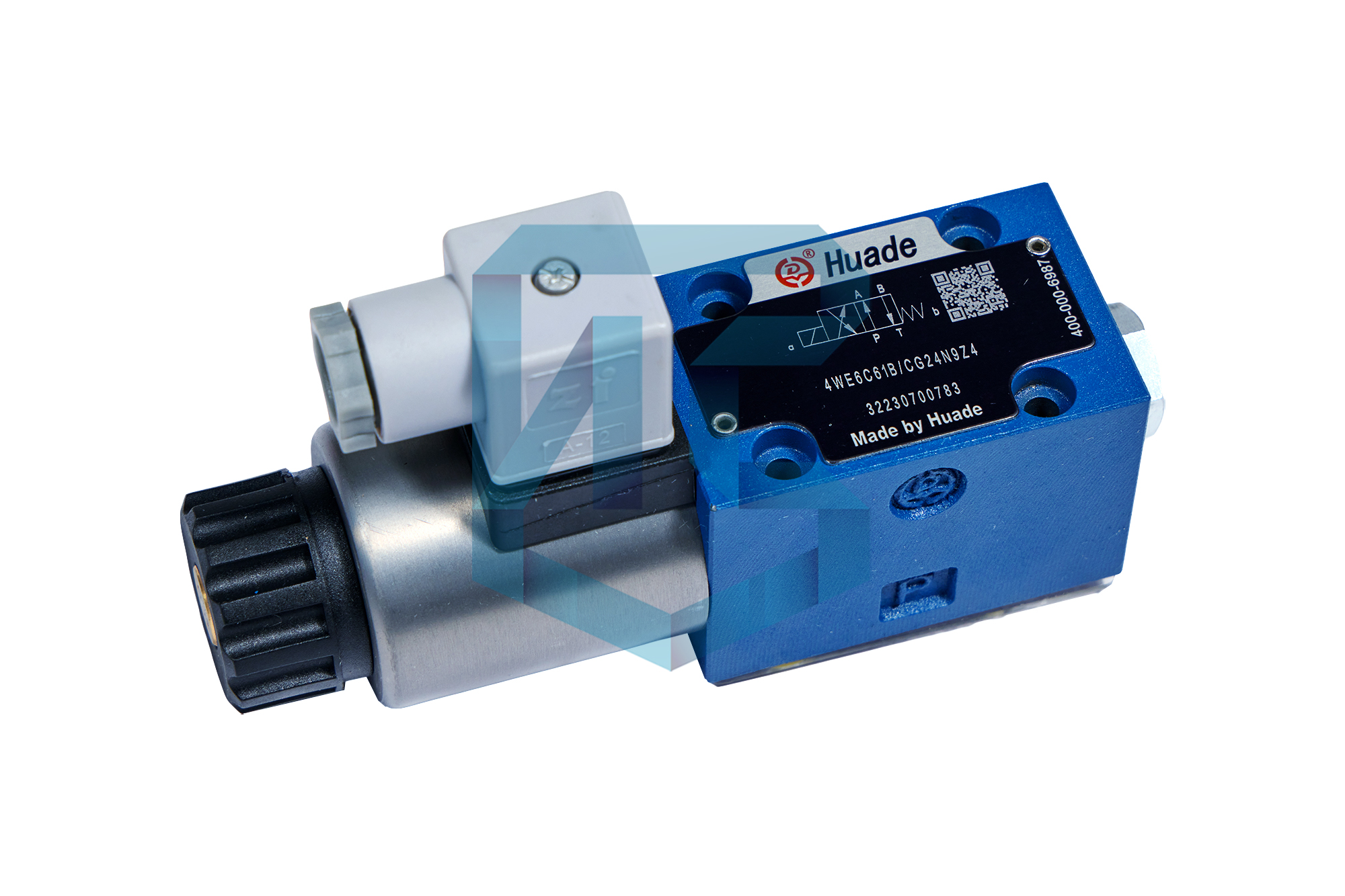

Гидравлический электромагнитный клапан-распределитель Huade 103010000014824 (WE6E50B/AG24NZ4). Предназначен для точного управления направлением потока рабочей жидкости в гидравлических системах промышленного и мобильного оборудования. Надёжное решение для систем с высокими требованиями к давлению и частоте переключений.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный золотниковый распределитель (серия WE). |
| Производитель | Huade (Huade Hydraulic), Китай. |
| Модель / Обозначение | 103010000014824 / WE6E50B/AG24NZ4 • WE6 – Распределитель серии WE, типоразмер 6. • E – Исполнение золотника: E обычно означает закрытые порты A и B, линия питания P соединена со сливом T в нейтральном положении (тандемная или float-нейтраль). • 50 – Вариант соленоида и его характеристик. • B – Конструктивное исполнение корпуса и присоединения. • AG24NZ4 – Обозначение катушки: AG – тип, 24 – напряжение 24V DC, NZ4 – степень защиты и тип разъёма. |
| Основное назначение | Дистанционное переключение потока жидкости для управления гидроцилиндрами (например, подъёмных механизмов) или реверсивными гидромоторами. Нейтраль типа «E» позволяет разгружать насос в исходном положении, экономя энергию. |
| Схема золотника | 4/3 (четыре линии, три позиции). Нейтраль типа E (тандемная). В центральном положении: порты A и B закрыты, порт P (насос) соединён с портом T (слив). |
| Тип управления | Прямое электромагнитное (соленоидное). Две катушки. Возврат в нейтраль — под действием центрирующих пружин. |
| Напряжение управления | 24 В постоянного тока (DC). |
| Рабочая среда | Гидравлические масла на минеральной основе (ISO VG 32, 46, 68). |
| Номинальное давление | До 31.5 МПа (315 бар). |
| Максимальное давление | До 35 МПа (350 бар) кратковременно. |
| Номинальный расход | До 60 л/мин. |
| Присоединение | Плиточное по стандарту ISO 4401-05 (CETOP 5), размер 06. |
| Материалы | • Корпус: чугун. • Золотник и гильза: закалённая и хромированная сталь. • Уплотнения: NBR (стандартно). |
| Степень защиты (IP) | Катушка: не ниже IP65 (стандарт для индекса NZ4). |
| Температура среды | От -20°C до +70°C (рабочая жидкость). |
