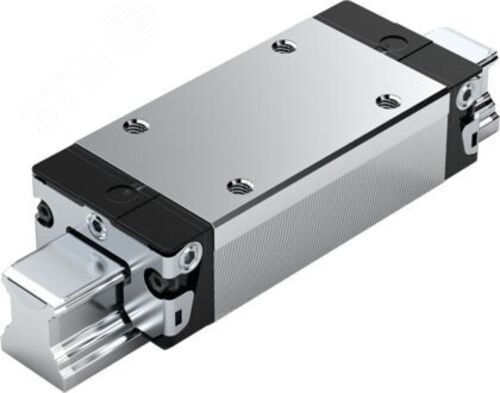

Каретка шариковая линейная Bosch Rexroth KWD-030-SNH-C2-P-1 — это компактный и высоконадежный компонент для построения прецизионных систем линейного перемещения на основе профилированных рельсовых направляющих. Обладая высокой грузоподъемностью и точностью, она предназначена для применения в оборудовании, где критичны компактные габариты, жесткость и плавность хода, — от точного приборостроения до компактных станков и робототехнических модулей.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Каретка (ползун) шариковая для профилированных рельсовых направляющих. |
| Серия и модель | Bosch Rexroth, серия KWD (стандартная). Модель: KWD-030-SNH-C2-P1. Артикул производителя: R162172220. |
| Основное назначение | • Создание высокоточных и жестких линейных перемещений в условиях ограниченного пространства. • Применение в малогабаритных станках, координатных столах, измерительных приборах, устройствах автоматизации и робототехнических осях. • Использование в качестве опорного узла для перемещения кареток, оптических компонентов, датчиков и легких исполнительных механизмов. |
| Ключевые особенности | • Компактная размерная серия 30: Оптимальное соотношение габаритов и нагрузочной способности. • Конструкция C2: Два ряда шариков в каждой из четырех дорожек качения обеспечивают высокую радиальную и моментную грузоподъемность. • Тип уплотнения SNH: Надежная система уплотнений с лабиринтными контактами и контактными кромками для эффективной защиты от пыли и стружки, а также удержания смазки. • Система смазки P1: Одно стандартное смазочное отверстие (ниппель) для периодического обслуживания. • Предварительный натяг P: Обозначает стандартный радиальный зазор (нулевой предварительный натяг), что является наиболее распространенным вариантом для универсального применения. |
| Основные технические параметры | • Размерная серия: 30 (соответствует ширине и высоте каретки, а также сопрягаемому рельсу). • Габаритные размеры (Д x Ш x В): 97.7 x 60 x 45 мм. • Вес: 0.95 кг (приблизительно). • Количество монтажных отверстий: 4 резьбовых отверстия для крепления. • Диаметр/тип резьбы монтажных отверстий: Обычно M6 (необходимо уточнять по чертежу). • Динамическая грузоподъемность (C): ~ 18.0 кН (ориентировочно, зависит от производителя). • Статическая грузоподъемность (C0): ~ 29.0 кН (ориентировочно, зависит от производителя). • Допустимые моменты: Высокая стойкость к опрокидывающим моментам во всех направлениях для своего размера. |
| Совместимость и монтаж | • Рельс: Предназначена для установки на профилированный рельс (направляющую) Bosch Rexroth серии KWM соответствующего размера (размер 30). • Монтаж: Крепится к подвижной части конструкции через четыре монтажных отверстия в верхней плоскости. Требует точного позиционирования и выравнивания относительно рельса. • Сопряжение: Поставляется без рельса. Рельс (например, KWM-030) приобретается отдельно. |
