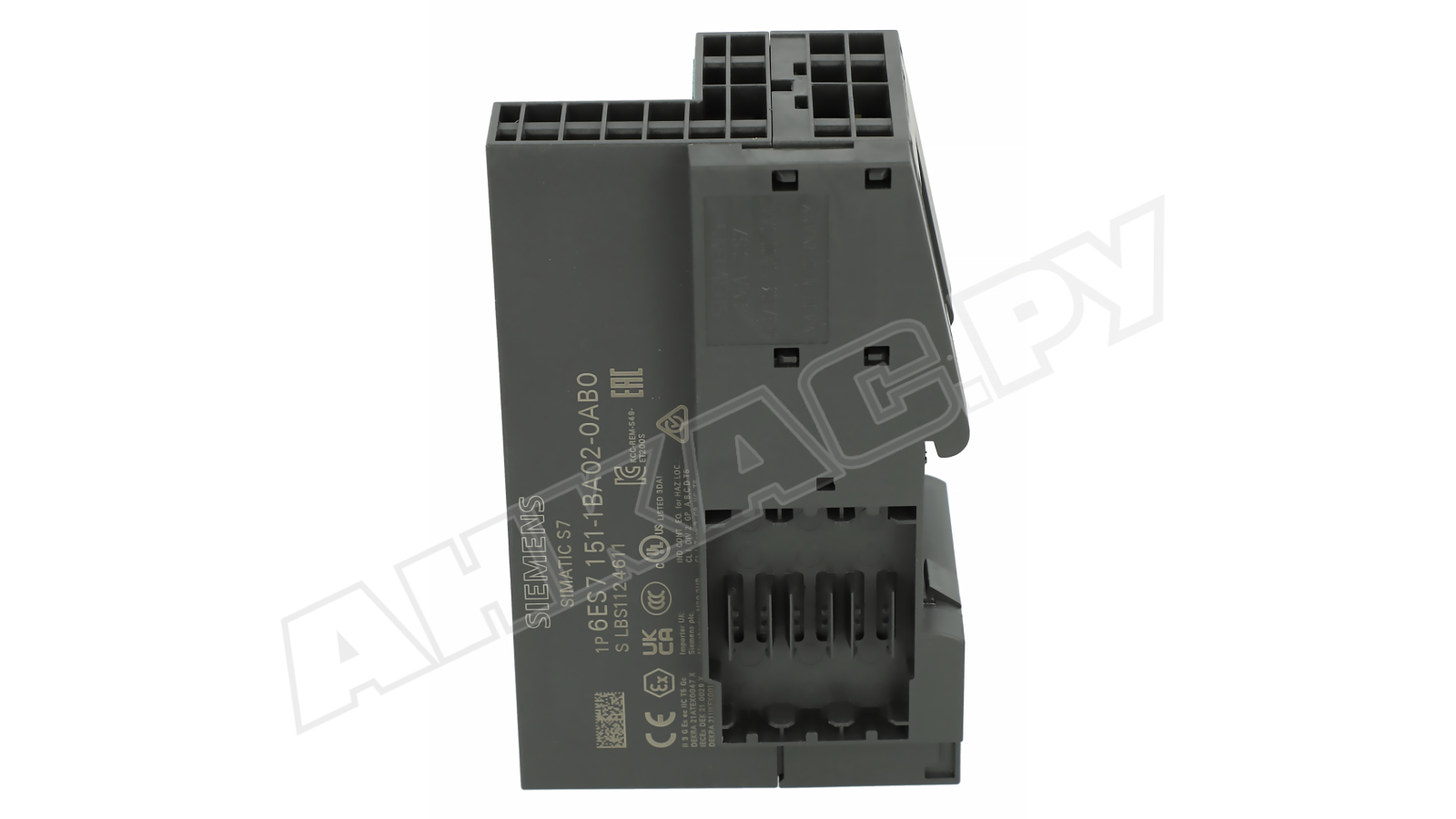

Интерфейсный модуль SIMATIC IM151-1 High Feature (HF) — это высокопроизводительный головной модуль для модульной распределенной периферийной системы SIMATIC ET 200S. Он выполняет функцию ведущего (Master) интерфейса, обеспечивая высокоскоростной обмен данными (до 12 Мбит/с) между подключенными модулями ввода-вывода ET 200S и управляющим контроллером по протоколу PROFIBUS DP. Модуль отличается расширенной функциональностью, увеличенным объемом данных и поддержкой технологии PROFIsafe для создания распределенных систем безопасности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Высокопроизводительный интерфейсный модуль (ведущий) для распределенной периферии ET 200S. |
| Производитель и серия | Siemens, серия SIMATIC ET 200S. |
| Артикул | 6ES7151-1BA02-0AB0 (типовой для версии HF). |
| Основное назначение | • Создание высокопроизводительной распределенной станции ввода/вывода (DP Slave) в сети PROFIBUS-DP. • Подключение и управление широким спектром модулей ET 200S (цифровые, аналоговые, технологические, модули безопасности). • Обеспечение быстрого обмена данными для критичных ко времени процессов. • Реализация распределенных систем безопасности (при подключении модулей F). |
| Ключевые особенности | • Высокая скорость PROFIBUS DP: Поддержка скорости передачи данных до 12 Мбит/с. • Увеличенный объем данных: До 244 байт входных и 244 байт выходных данных (в сравнении со стандартными версиями). • Поддержка PROFIsafe: Возможность интеграции модулей безопасности ET 200S F для создания распределенных систем безопасности категории до SIL 3 по IEC 61508. • Расширенная диагностика: Комплексная диагностика модулей, датчиков и исполнительных механизмов с детализированными сообщениями для ПЛК. • Время цикла (Bus cycle time): Минимальное время цикла обновления данных. |
| Технические параметры | • Промышленная сеть: PROFIBUS DP (стандарт EN 50170), протокол PROFIsafe. • Максимальная скорость передачи: 12 Мбит/с (автоматическое определение от 9.6 кбит/с). • Адрес PROFIBUS: Настраивается переключателями (DIP-переключателями) на лицевой панели модуля (адрес 1-125). • Количество подключаемых модулей в одной стойке: До 63 модулей ET 200S (включая силовые и технологические модули). • Объем данных ввода/вывода: До 244 байт входных и 244 байт выходных данных. • Питание: 24 В DC (номинальное) через клеммы питания для электроники и датчиков. • Ток питания для датчиков (PS): 2 А (от встроенного источника, макс.). • Рабочая температура: 0°C … +60°C (при вертикальном монтаже). • Степень защиты: IP20. |
| Функциональные возможности | • «Горячая замена» модулей (Hot swapping): Возможность замены модулей ввода/вывода во время работы системы (при соблюдении условий). • Подробная диагностика: Диагностика модулей, обрывов проводов датчиков, коротких замыканий, перегрузок с передачей кодов ошибок на ПЛК. • Функция замена без перенастройки (Module replacement without parameter assignment): Модули ввода/вывода могут быть заменены однотипными без необходимости повторной загрузки параметров с ПЛК. • Синхронизация (Clock Synchronization): Распространение временной метки от ПЛК на модули. |
