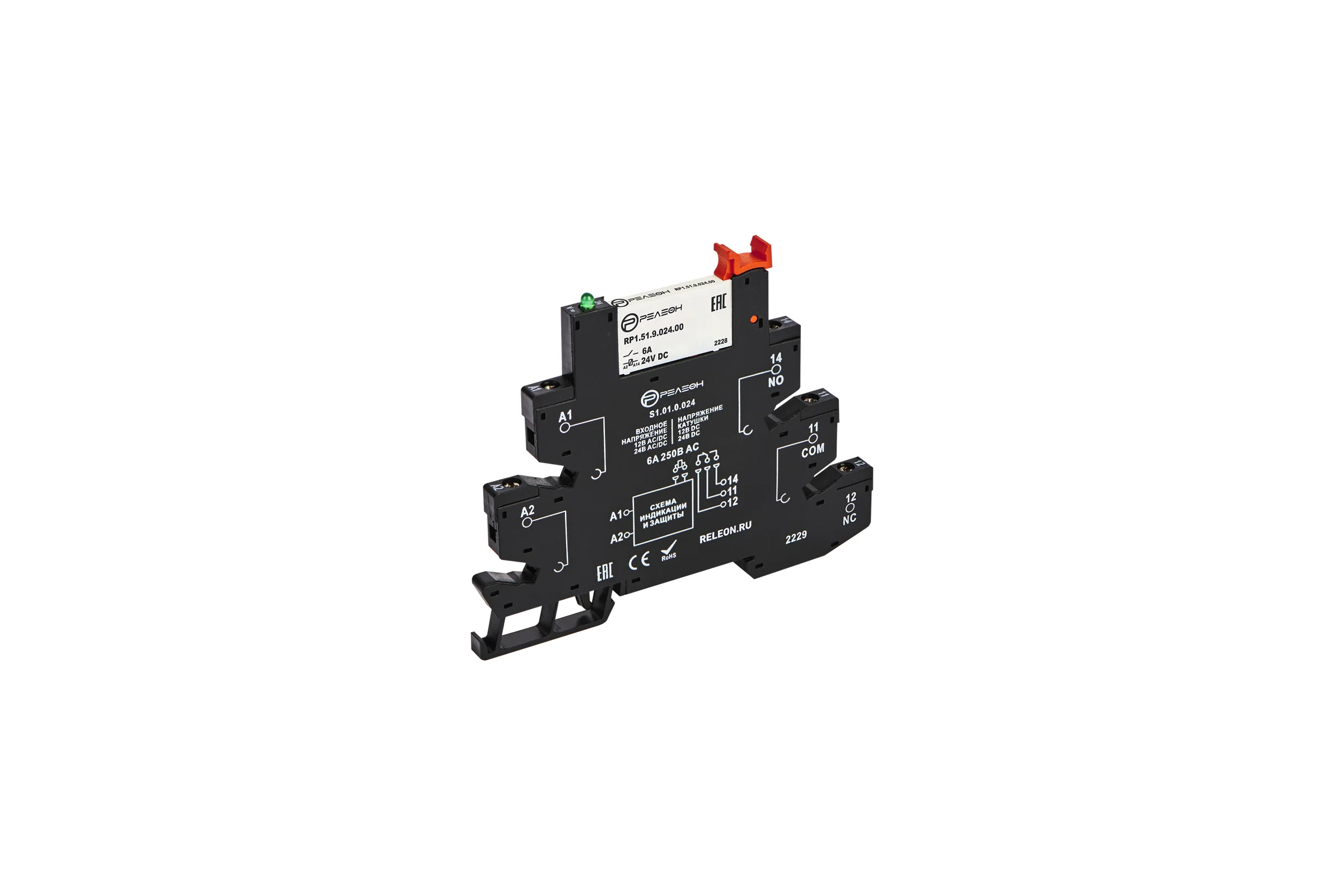

Интерфейсное реле РЕЛЕОН RM151002400 — это компактное и надежное электромеханическое реле, предназначенное для гальванической развязки и коммутации слаботочных сигнальных цепей от силовых нагрузок в системах автоматизации. Модель с одним перекидным контактом (1 CO) и универсальной катушкой на 24 В позволяет управлять различными нагрузками переменного и постоянного тока, обеспечивая надежную работу в схемах управления ПЛК, контроллерами и датчиками.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромеханическое интерфейсное (промежуточное) реле. |
| Производитель / Бренд | РЕЛЕОН (RelayOn, российский производитель). |
| Артикул / Модель | RM151002400 (Расшифровка: RM – реле модульное, 15 – серия/габарит, 10 – 1 CO контакт, 024 – катушка 24В, 00 – вариант исполнения). |
| Назначение | Гальваническая изоляция цепей управления от цепей нагрузки, усиление слабого сигнала от ПЛК/контроллера, коммутация различных нагрузок. |
| Контактная группа | 1 CO (Change Over) или 1 перекидной контакт. Конфигурация: 1 нормально разомкнутый (НО/NO) + 1 нормально замкнутый (НЗ/NC) с общим проводом (COM). |
| Номинальный ток контактов | 6 А при 250 В AC / 30 В DC (резистивная нагрузка). |
| Коммутируемая мощность | • AC-1: 1500 ВА (при 250 В). • DC-1: 90 Вт (при 30 В). |
| Напряжение и тип катушки | 24 В AC/DC (переменного/постоянного тока). Универсальная катушка. Потребляемая мощность: ~0.9 Вт. |
| Время срабатывания | ~10 мс (включение), ~5 мс (отключение). |
| Механическая износостойкость | 10 млн. циклов (без нагрузки). |
| Электрическая износостойкость | 100 тыс. циклов при номинальной нагрузке. |
| Степень защиты | IP20 (открытое исполнение для монтажа внутри шкафов). |
| Способ монтажа | На DIN-рейку 35 мм (быстросъемное крепление). |
| Способ подключения проводов | Винтовые зажимы с самоподжимной клетью, под отвертку. Сечение подключаемых проводов: 0.14 – 2.5 мм². |
| Индикация состояния | Светодиодный индикатор красного цвета, отображающий наличие питания на катушке. |
| Клеммные обозначения | • Катушка: A1 (+), A2 (-). • Контакты: COM (общий), NO (нормально разомкнутый), NC (нормально замкнутый). |
| Корпус | Поликарбонат (прозрачная крышка), термостойкий. Габариты: модульная ширина 6.2 мм (около 1 модуля). |
