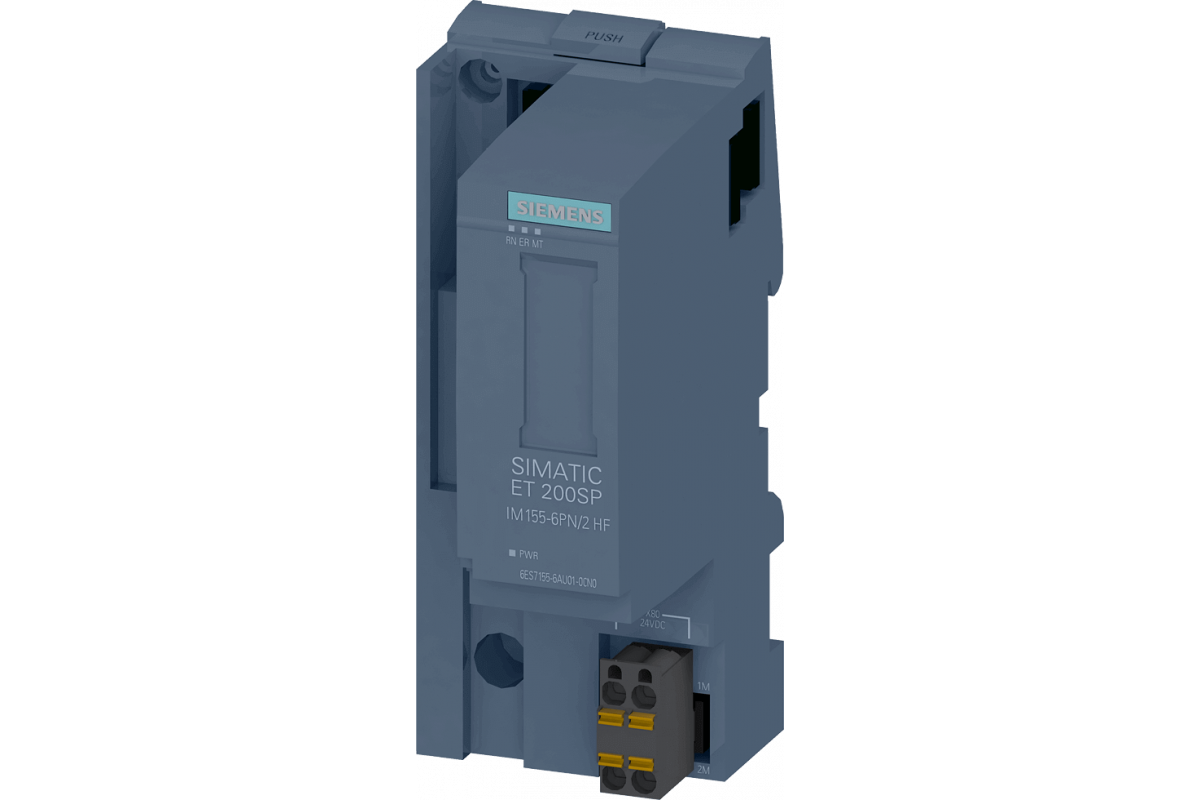

Интерфейсный модуль IM155-6PN/2 HF (6ES7155-6AU01-0CN0) — это высокопроизводительный интерфейсный модуль для распределенной периферии SIMATIC ET 200SP. Он служит связующим звеном между контроллером (например, S7-1500/1200) и удаленной станцией ввода-вывода, обеспечивая быстрое и надежное подключение по промышленному Ethernet (PROFINET). Модуль поддерживает расширенные функции, такие как упреждающая диагностика (ProfiNet diagnostics), синхронный режим (IRT) и высокая плотность модулей, что делает его идеальным для современных требовательных систем автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Интерфейсный модуль (Interface Module) для распределенной станции ввода-вывода. |
| Система и производитель | SIMATIC ET 200SP, Siemens AG. |
| Интерфейс связи | PROFINET IO, с 2-мя портами Ethernet (встроенный 2-портовый коммутатор). |
| Класс производительности | High Feature (HF) – поддерживает расширенные функции. |
| Протоколы | PROFINET IO (контроллер устройства), простая сетевая диагностика. |
| Поддерживаемые функции PROFINET | • IRT (Isochronous Real-Time): Для синхронных, высокодинамичных приложений. • MRP (Media Redundancy Protocol): Поддержка кольцевой топологии для повышения отказоустойчивости сети. • Shared Device: Возможность разделения устройства между несколькими контроллерами. • Упреждающая диагностика (PROFIenergy, Device replacement without removable medium). |
| Максимальное количество модулей | До 32 модулей ввода-вывода на одну станцию (с учетом самого IM). |
| Максимальный объем данных | До 1440 байт для ввода и 1440 байт для вывода. |
| Подключение модулей | Через сервисный интерфейс (левый разъем) и шину ввода-вывода. Требует установки базового модуля (BaseUnit) для монтажа. |
| Питание | Питание электроники (MLFB) и шины ввода-вывода осуществляется через базовый модуль от системной шины 24 В DC. |
| Диагностика | Расширенная диагностика станции и модулей: светодиоды для статуса (ON, BF, SF, MAINT), подробная информация доступна в TIA Portal и через PROFINET. |
| Степень защиты | IP20 (для установки в шкаф управления). |
