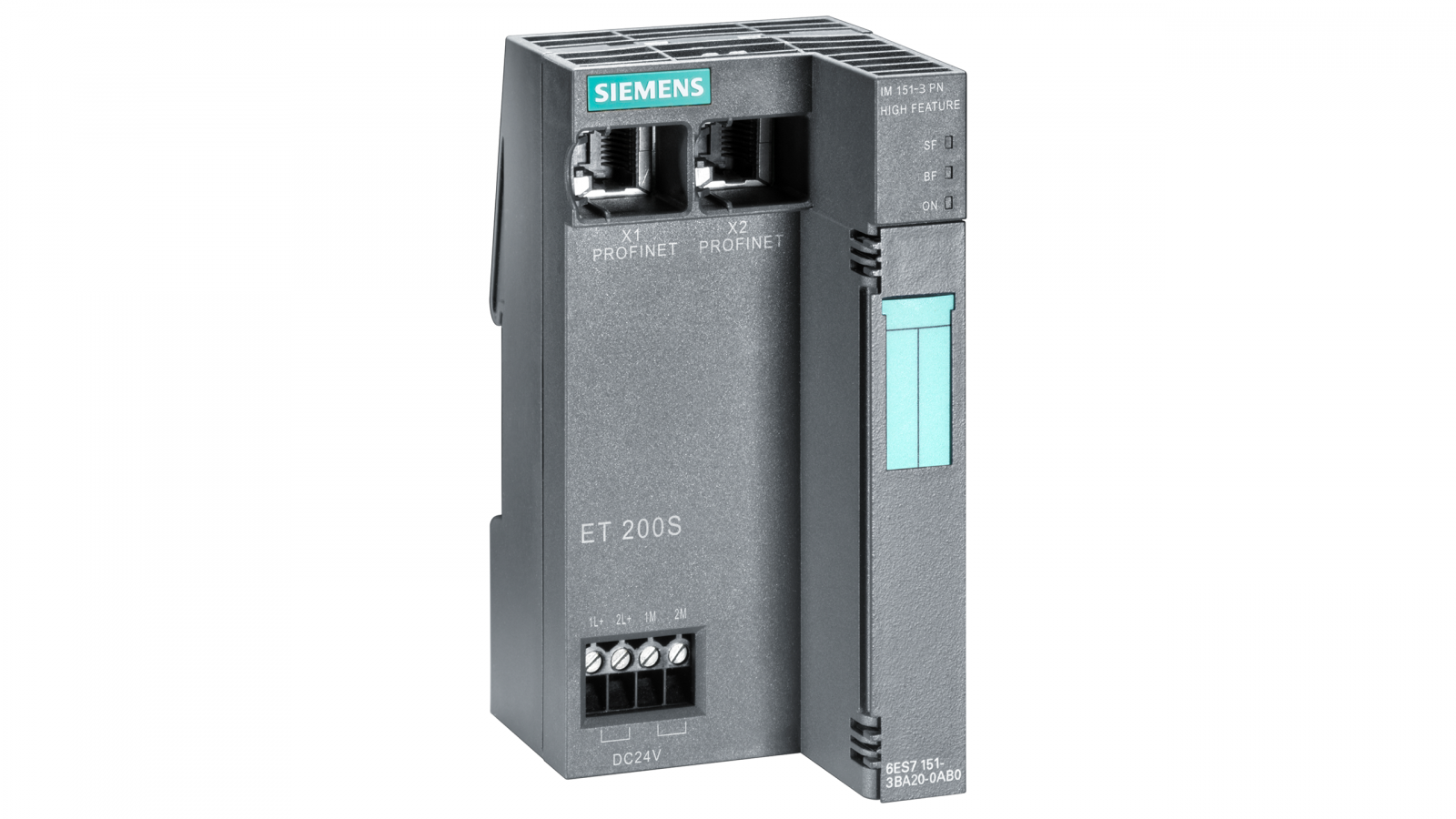

Интерфейсный модуль IM151-3 PN HF (6ES7151-3BA23-0AB0) — это высокопроизводительный интерфейсный модуль для модульной распределенной периферии SIMATIC ET 200S. Он выступает в роли удаленного устройства PROFINET IO, обеспечивая высокоскоростной обмен данными между центральным контроллером (например, S7-1500) и локальной станцией ввода-вывода. Модуль поддерживает расширенные функции PROFINET, такие как синхронный режим (IRT) и сетевая диагностика, что делает его идеальным для современных, требовательных систем автоматизации.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Интерфейсный модуль (Interface Module) для модульной распределенной станции ввода-вывода. |
| Система и производитель | SIMATIC ET 200S, Siemens AG. |
| Интерфейс связи | PROFINET IO, с 2-мя портами Ethernet (встроенный 2-портовый коммутатор). |
| Класс производительности | High Feature (HF) – поддержка расширенных функций PROFINET. |
| Протоколы | PROFINET IO (контроллер устройства), простая сетевая диагностика. |
| Поддерживаемые функции PROFINET | • IRT (Isochronous Real-Time): Для синхронных, высокодинамичных приложений. • MRP (Media Redundancy Protocol): Поддержка кольцевой топологии для повышения отказоустойчивости сети. • Упреждающая диагностика (поддержка PROFIdrive, PROFIenergy). • Увеличенное количество модулей. |
| Максимальное количество модулей | До 63 модуля ввода-вывода на одну станцию (включая модули электронного питания PM/PM-E). |
| Максимальный объем данных | До 244 байт для ввода и 244 байт для вывода. |
| Подключение модулей | Через шину ввода-вывода на левой стороне модуля. Монтаж на стандартную DIN-рейку. |
| Питание | Требуется подключение питания для электроники (PS) через отдельный источник 24 В DC. |
| Диагностика | Расширенная диагностика: светодиоды для статуса (ON, BF, SF, MAINT), подробная информация доступна в TIA Portal и через PROFINET. |
| Степень защиты | IP20 (для установки в шкаф управления). |
