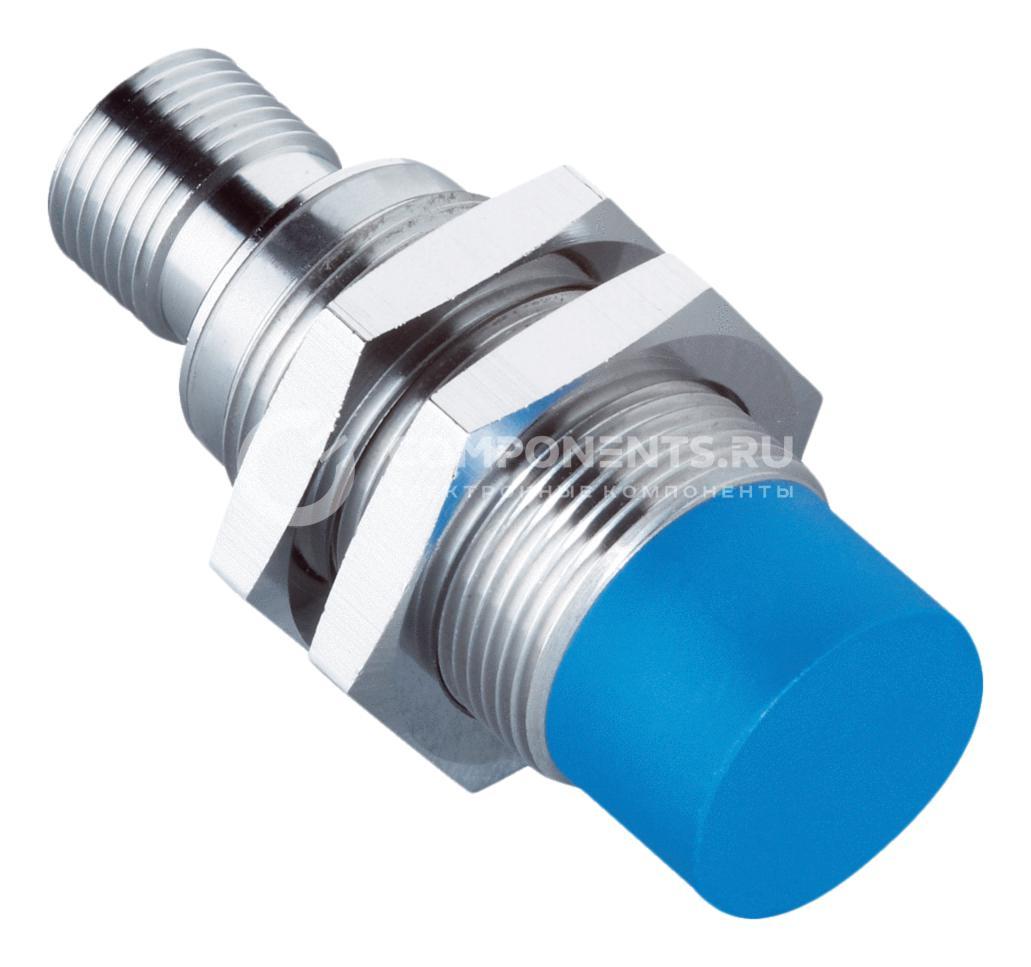

Индуктивный датчик SICK IMA18-20NE1ZC0K — это высокоточный бесконтактный выключатель приближения в цилиндрическом корпусе M18, предназначенный для надежного обнаружения металлических объектов в промышленных системах автоматизации. Исполнение 20NE1 указывает на увеличенное расстояние срабатывания (20 мм) и функцию переключения NPN (стоковый) с нормально разомкнутым (NO) выходом. Датчик отличается высокой помехозащищенностью и прочным герметичным корпусом, что делает его пригодным для работы в тяжелых условиях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный бесконтактный выключатель (датчик приближения). |
| Производитель | SICK AG (Германия). |
| Модель / Маркировка | IMA18-20NE1ZC0K. Расшифровка: • IMA18 – серия цилиндрических индуктивных датчиков, корпус M18x1. • 20 – Номинальное расстояние срабатывания: 20 мм (для стали St37). • N – Тип выхода: NPN (стоковый), транзисторный. • E1 – Конфигурация выхода: Нормально разомкнутый (NO), 3-проводной. • Z – Материал корпуса: Нержавеющая сталь (V2A, AISI 303/304). • C0 – Степень защиты и тип подключения: Кабельный вывод, стандартное исполнение. • K – Длина кабеля: 2 метра. |
| Назначение | Бесконтактное обнаружение присутствия металлических объектов (контроль положения, подсчет, концевое выключение) в условиях, требующих увеличенной дистанции срабатывания и высокой надежности. |
| Принцип действия | Генерация электромагнитного поля. При внесении металлического объекта в активную зону изменяются параметры колебательного контура, что приводит к переключению выходного транзистора NPN-типа. |
| Номинальное расстояние срабатывания (Sn) | 20 мм (для стандартной стали St37). Большое расстояние для датчика M18. |
| Гарантированный рабочий интервал (Sа) | 0…16.2 мм (0…81% от Sn). |
| Затухание (коэффициент уменьшения) | • Сталь: 1 (Sn = 20 мм). • Нержавеющая сталь: ~0.8 (Sn ~16 мм). • Алюминий: ~0.45 (Sn ~9 мм). • Латунь/Медь: ~0.4 (Sn ~8 мм). |
| Выходной сигнал | NPN (сток), нормально разомкнутый (NO), 3-проводной. • Коричневый провод (Br): +Ub (10…30 В DC). • Синий провод (Bl): 0 В (M). • Черный провод (Bk): Выходной сигнал (Load). В состоянии «1» (объект обнаружен) транзистор открыт и соединяет выход с 0В (сток). |
| Напряжение питания | 10…30 В постоянного тока (DC). |
| Максимальный коммутируемый ток | 200 мА. |
| Падение напряжения (U SAT) | < 1.8 В (при токе 200 мА). |
| Остаточный ток | < 10 мкА. |
| Частота переключения | 500 Гц (500 срабатываний в секунду). |
| Защита | Защита от короткого замыкания, переполюсовки и импульсных помех. |
| Индикация состояния | Встроенный желтый светодиод (LED) для индикации срабатывания (выход активен). |
| Материал корпуса | Нержавеющая сталь AISI 303/304 (V2A). Чувствительный торец из пластика PBT. |
| Материал объекта | Все металлы (с разным коэффициентом уменьшения расстояния). |
| Степень защиты (IP) | IP67 (пыленепроницаем, выдерживает кратковременное погружение в воду). |
| Температурный диапазон | -25°C … +70°C. |
| Подключение | Кабель 2 м, PUR (полиуретан), 3-жильный. Цвета проводов: коричневый, синий, черный. |
