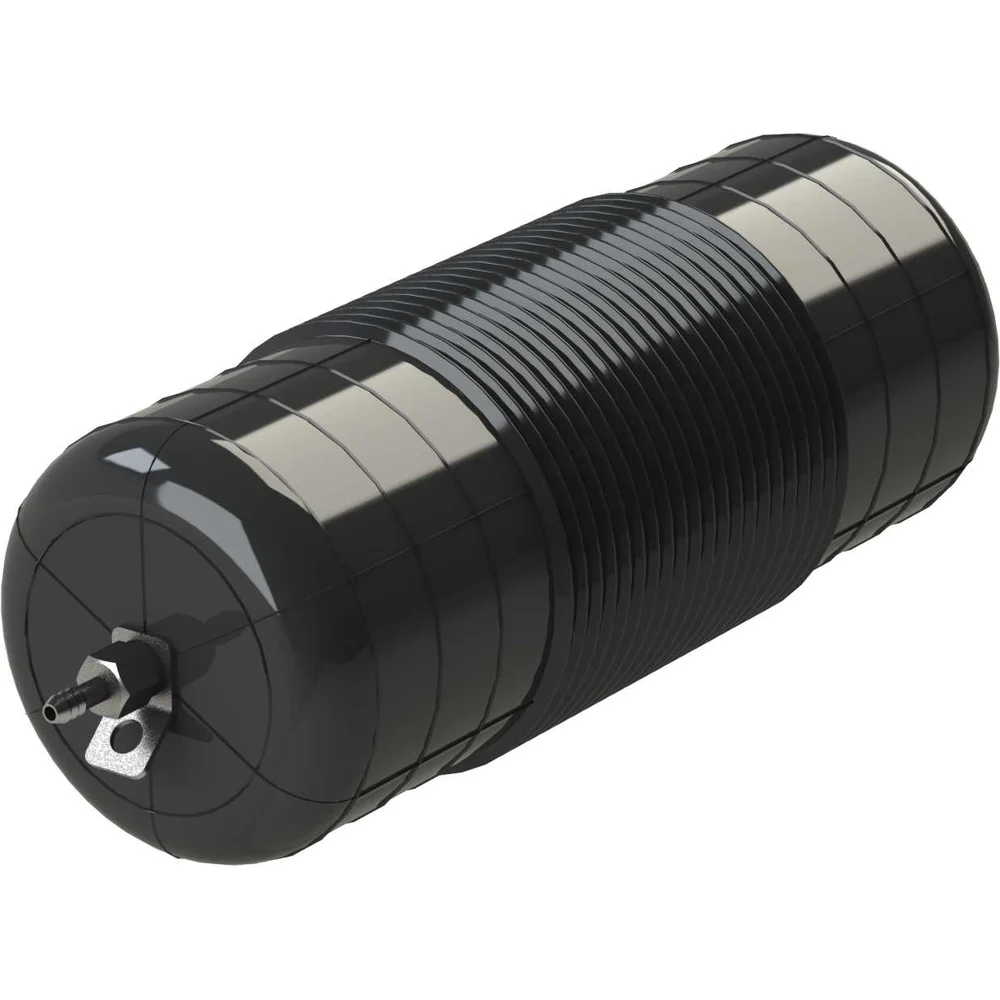

Краткое описание:
Фланцевый обратный клапан (гидрозатвор) типа ГМ-3, предназначенный для автоматического предотвращения обратного потока жидкости в трубопроводах среднего диаметра. Применяется в системах водоснабжения, отопления, канализации и промышленных технологических линиях.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Обратный клапан (гидрозатвор) поворотный, межфланцевый. |
| Модель / Обозначение | ГМ-3 |
| • ГМ | Серия: Гидрозатвор Межфланцевый. |
| • 3 | Типоразмерная группа или номер модели. |
| Основное назначение | Автоматическое перекрытие трубопровода при изменении направления потока или падении давления для защиты насосов, теплообменников и другого оборудования от обратного хода среды и гидроударов. |
| Диапазон условных диаметров (Ду, DN) | От DN 200 до DN 360 мм. Конкретный типоразмер подбирается под проект (DN200, DN250, DN300, DN350, DN400). |
| Рабочая среда | Вода (питьевая, техническая, сточная), теплоносители, нефтепродукты, другие неагрессивные и слабоагрессивные жидкости. |
| Номинальное давление (PN) | PN 10 (1.0 МПа) или PN 16 (1.6 МПа). Стандартное исполнение — PN 10. |
| Температура рабочей среды | От +1°C до +120°C (для стандартных уплотнений из EPDM). Для других сред и температур — специальное исполнение. |
| Принцип действия | Под действием прямого потока захлопка (золотник-лепесток) откидывается, открывая проход. При остановке потока или возникновении обратного тока захлопка под действием силы тяжести и обратного давления закрывается, обеспечивая герметичность. |
| Материал корпуса | Чугун (СЧ-20) — для стандартных условий. Возможны исполнения из стали (Ст3, Ст20) или нержавеющей стали (12Х18Н10Т) для агрессивных сред. |
| Запорный элемент (захлопка) | Диск (лепесток) из чугуна или стали. В стандартном исполнении имеет обрезиненное уплотнение по контуру для обеспечения герметичности. |
| Материал уплотнения | Резина EPDM (для воды, пара), NBR (для нефтепродуктов) или фторкаучук FKM (для агрессивных сред). |
| Тип присоединения | Межфланцевое (стяжное). Устанавливается между ответными фланцами трубопровода по ГОСТ 12815-80, стягивается шпильками/болтами. Не имеет собственных фланцев, что минимизирует строительную длину и вес узла. |
| Положение при монтаже | Строго горизонтальное. Ось вращения захлопки должна располагаться горизонтально. Допускается монтаж на вертикальных трубопроводах с вертикальным направлением потока снизу вверх (при специальном исполнении). |
| Габаритные размеры и вес | Зависят от диаметра. Пример для DN200: строительная длина L ~ 160 мм, высота H ~ 310 мм, вес ~ 35-40 кг. |
