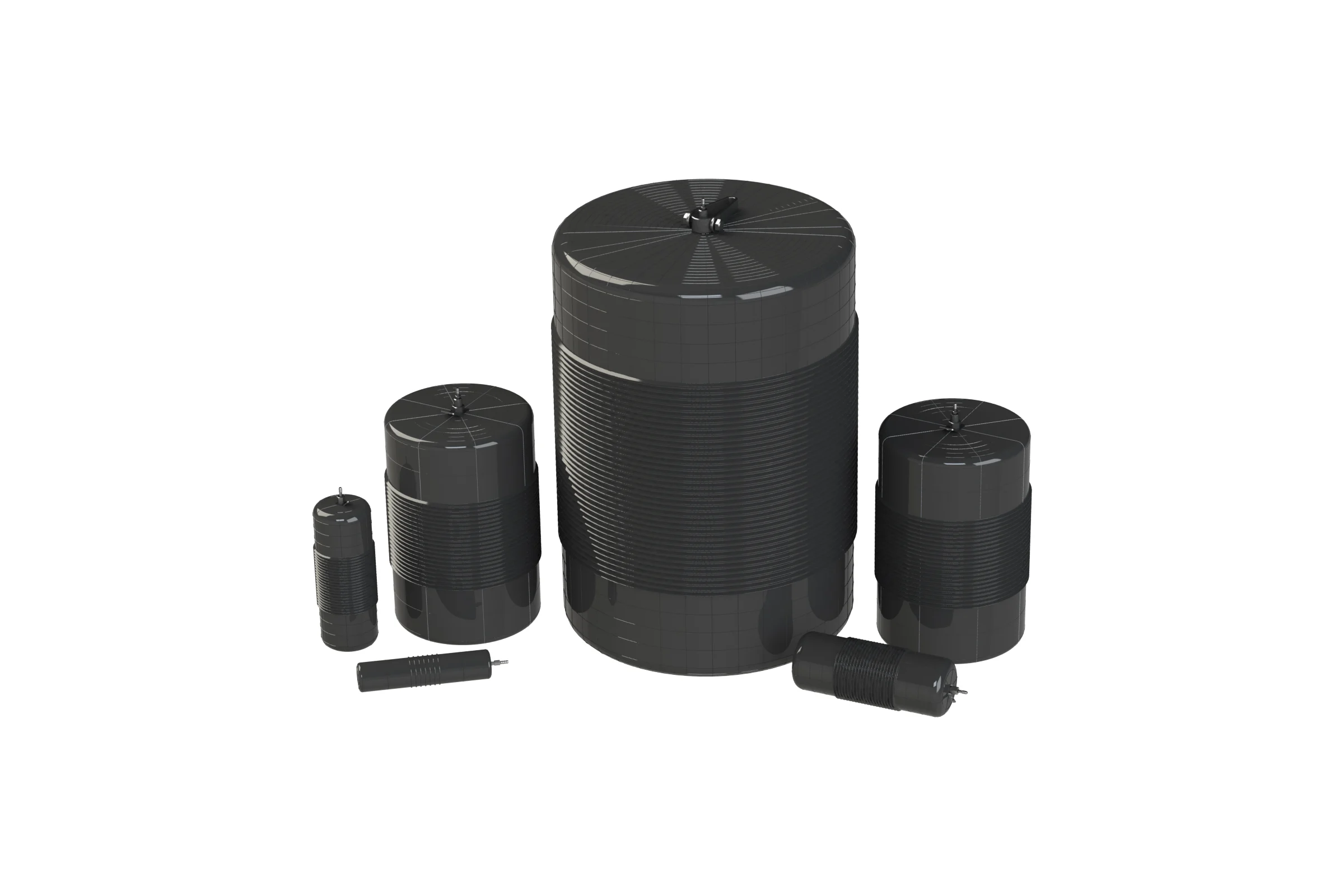

Краткое описание:
Фланцевый гидравлический затвор (гидрозатвор) типа ГБ-22, предназначенный для установки на трубопроводы большого диаметра. Обеспечивает автоматическое перекрытие потока при падении давления или изменении его направления, выполняя функции обратного клапана. Используется в магистральных и промышленных сетях.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидрозатвор (обратный клапан) поворотный, межфланцевый, с захлопкой. |
| Модель / Обозначение | ГБ-22 |
| • ГБ | Серия: Гидрозатвор Безударный (или общепромышленного назначения). |
| • 22 | Условный номер модели или конструктивного исполнения. |
| Основное назначение | Автоматическое предотвращение обратного тока рабочей среды (жидкости) в трубопроводах при остановке насоса, снижении давления или изменении направления потока. Защита оборудования (насосов, котлов) от гидроударов и работы в обратном направлении. |
| Принцип действия | Под действием прямого потока захлопка (золотник-лепесток) откидывается, открывая проход. При ослаблении потока или возникновении обратного тока захлопка под действием силы тяжести (и/или пружины) захлопывается, герметично перекрывая сечение. |
| Условный диаметр (Ду, DN) | От DN 800 до DN 1400 мм. Конкретный типоразмер подбирается под диаметр трубопровода. |
| Рабочая среда | Вода (техническая, питьевая), сточные воды, нефтепродукты, другие неагрессивные и слабоагрессивные жидкости. |
| Номинальное давление (PN) | PN 10, PN 16 (1.0 — 1.6 МПа). Конкретное значение уточнять для выбранного диаметра. |
| Температура рабочей среды | От +1°C до +80°C (для стандартных уплотнений). |
| Конструкция корпуса | Цельносварной или сборный корпус из углеродистой стали (Ст3, Ст20). Возможны исполнения из нержавеющей стали (например, 12Х18Н10Т) для агрессивных сред. |
| Запорный элемент | Захлопка (золотник-лепесток) из стали, обрезиненная или с уплотнительной прокладкой по контуру для герметичности. |
| Уплотнение | Резиновая прокладка (обычно EPDM, NBR) по периметру захлопки или уплотнительное кольцо в седле. |
| Тип присоединения | Межфланцевое (стяжное). Устанавливается между фланцами трубопровода по ГОСТ 12815-80 или другим стандартам. Не имеет собственных фланцев, что уменьшает строительную длину и вес узла. |
| Положение при монтаже | Строго горизонтальное. Ось вращения захлопки должна быть горизонтальной. Требует проверки по уклону трубопровода. |
| Управление | Автоматическое, под действием потока среды и силы тяжести. Возможна комплектация внешним рычагом и грузом для регулировки усилия закрытия или пружиной для ускоренного и более надежного закрытия (безударные модификации). |
| Масса | Существенно зависит от диаметра. Для DN 800 — примерно 200-300 кг, для DN 1400 — до 800-1000 кг. |
