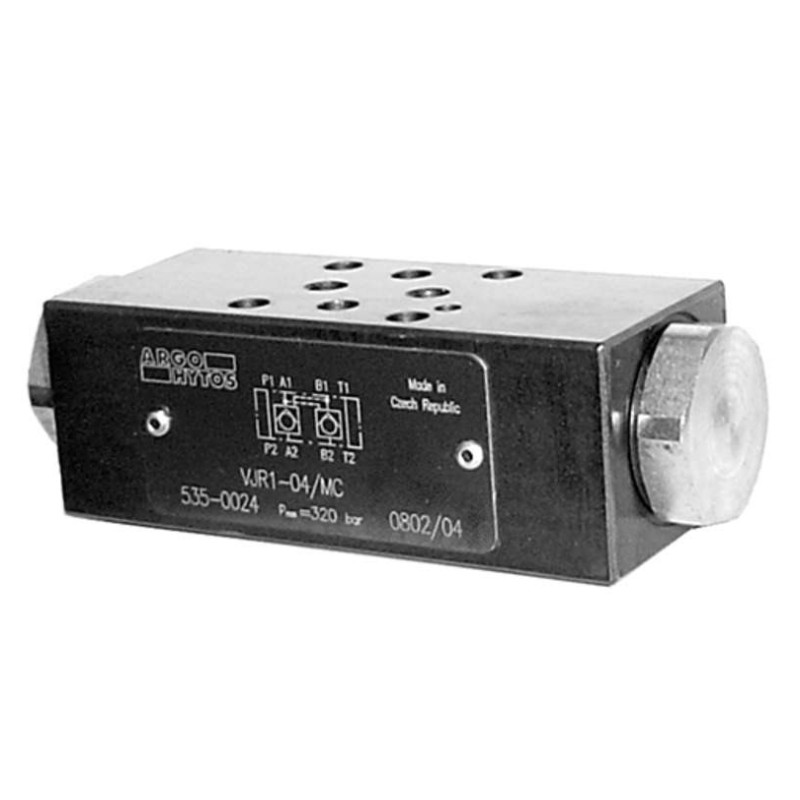

Гидрозамок VJR1-04/MC3-010 — двухлинейный гидравлический замок с управляющей кромкой и встроенным предохранительным клапаном. Предназначен для надёжной блокировки гидроцилиндра в заданном положении под нагрузкой, предотвращая его самопроизвольное движение при разрыве линии или остановке насоса.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Двухлинейный гидрозамок (блокирующий клапан) с пилотным управлением и встроенным предохранительным клапаном. |
| Производитель / Серия | VJR1 – серия гидрозамков. |
| Модель / Обозначение | VJR1-04/MC3-010 • VJR1 – Серия гидрозамков. • 04 – Типоразмер (размер присоединения, ориентировочно для потока ~40 л/мин). • MC3-010 – Обозначение исполнения: MC3 – вариант с предохранительным клапаном и определённым пилотным соотношением, 010 – модель/настройка. |
| Основное назначение | Безопасная фиксация положения гидроцилиндра (например, в подъёмных устройствах, прессах). Обеспечивает удержание нагрузки, блокируя поток масла в обеих линиях цилиндра. Открывается только при наличии управляющего (пилотного) давления, что исключает случайное движение. |
| Принцип действия | Состоит из двух обратных клапанов (по одному на каждую линию A и B), которые запирают цилиндр. Для открытия клапана на сливной стороне требуется подача пилотного давления с напорной стороны через управляющую кромку. Встроенный предохранительный клапан защищает цилиндр от перегрузки. |
| Тип управления | Пилотное (управляющее) давление. Соотношение пилотного давления к рабочему (например, 1:4 или 1:5) определяет усилие, необходимое для открытия. |
| Присоединение | Плиточное (подводное) по стандарту ISO 4401-03 (CETOP 3), размер 04. |
| Рабочая среда | Гидравлические масла на минеральной основе стандартных групп вязкости (ISO VG 32, 46, 68). |
| Номинальное давление | До 35 МПа (350 бар). |
| Максимальное давление | До 40 МПа (400 бар) кратковременно. |
| Давление срабатывания встроенного предохранительного клапана | Настройка обычно в диапазоне 35–40 МПа (350–400 бар). Модель 010 может указывать на конкретную настройку. |
| Номинальный расход | До 40–60 л/мин (характерно для типоразмера 04). |
| Утечка в закрытом состоянии | Минимальная, соответствует классу герметичности A или B по ГОСТ 9544. |
| Материалы | • Корпус: Ковкий чугун или сталь. • Золотники и седла: Закалённая сталь. • Уплотнения: NBR (стандартно). |
| Температура среды | От -20°C до +80°C. |
