Краткое описание:

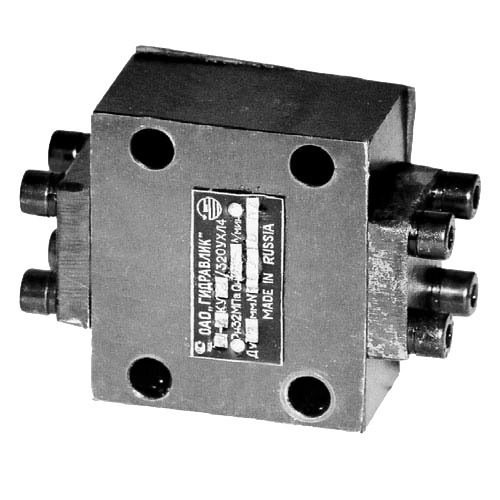

Управляемый гидравлический замок (клапан удержания) серии Ф-1КУ, предназначенный для блокировки гидроцилиндров и предотвращения самопроизвольного опускания грузов под давлением в гидроприводах подъемно-транспортного и технологического оборудования.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический управляемый замок (предохранительный клапан удержания нагрузки). |
| Модель / Обозначение | Ф-1КУ 50/320 |
| • Ф-1КУ | Серия: Ф – серия запорно-регулирующей аппаратуры, 1 – номер группы/исполнения, КУ – Клапан Управляемый. |
| • 50 | Номинальный расход (пропускная способность): 50 л/мин. |
| • 320 | Номинальное давление: 32 МПа (320 кгс/см²). |
| Основное назначение | • Надежная фиксация положения штока гидроцилиндра под нагрузкой в любой точке хода. • Предотвращение самопроизвольного опускания груза при обрыве гидролинии или неисправности распределителя. • Повышение безопасности работы гидравлических механизмов (подъемников, манипуляторов, опрокидывателей). |
| Принцип действия | Встроенный обратный клапан запирает жидкость в полости гидроцилиндра (не дает ей вытечь). Сброс (разблокировка) осуществляется гидравлически – подачей управляющего давления на специальный порт, который открывает обратный клапан, позволяя жидкости выйти из цилиндра. |
| Тип управления | Гидравлическое (пилотное). Для открытия замка требуется подать управляющее давление на пилотный порт (обычно ~30-50% от рабочего). |
| Рабочая среда | Индустриальные гидравлические масла (И-20А, И-30А, И-40А), жидкости на нефтяной основе. |
| Номинальное давление (Pном) | 32 МПа (320 бар). |
| Давление срабатывания (настройки) | Зависит от модели, может быть регулируемым. Указывается для конкретного исполнения. |
| Номинальный расход (Qном) | 50 л/мин. |
| Присоединение | Резьбовое (как правило, метрическая резьба М). Конкретные размеры (например, М18х1,5, М22х1,5) зависят от типоразмера и давления. |
| Количество и назначение портов | • A, B – Рабочие порты (подключение к гидроцилиндру и к распределителю). • X (Y) – Управляющий (пилотный) порт для подачи давления сброса. |
| Материалы | Корпус: Сталь 40Х, 45. Запорно-регулирующие элементы: Сталь 40Х, 20Х с закалкой. Уплотнения: Маслобензостойкая резина NBR, полиуретан. |
| Температура рабочей среды | От -20°C до +80°C (для стандартных NBR-уплотнений). |
