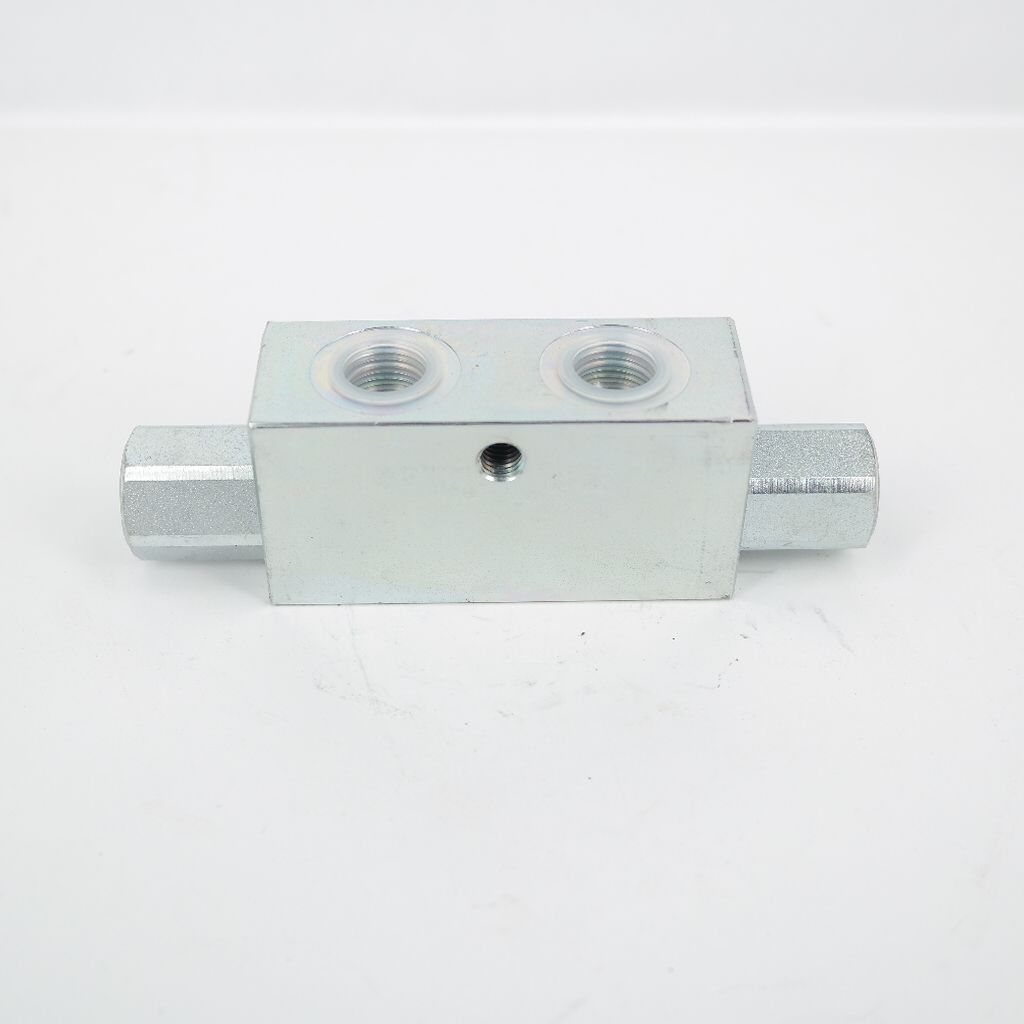

Гидрозамок двухсторонний VBPDE 3/8 L — предохранительный гидравлический клапан, предназначенный для блокировки (удержания) гидроцилиндра в заданном положении под нагрузкой. Исключает самопроизвольное опускание или смещение штока при разрыве гидролинии или остановке насоса, обеспечивая безопасность и точность позиционирования.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Двухсторонний гидравлический замок (пружинный, с управляющей кромкой). |
| Производитель / Серия | VBPDE (серия гидрозамков с пилотным управлением). |
| Модель / Обозначение | VBPDE 3/8 L • VBPDE – Серия двухсторонних гидрозамков. • 3/8 – Размер присоединения: 3/8 дюйма (гидравлическая резьба). • L – Исполнение: L обычно обозначает резьбовое присоединение (например, BSPP, NPTF) или длину. |
| Основное назначение | Безопасная фиксация положения гидроцилиндра (или гидромотора) под нагрузкой. Обеспечивает удержание груза при остановке насоса, разрыве шланга или неработающем распределителе. |
| Принцип действия | Клапан состоит из двух обратных клапанов (по одному на каждую гидролинию), которые блокируют поток в обоих направлениях. Открытие клапанов для движения цилиндра происходит только при наличии давления управления (пилотного давления) на стороне обратного клапана. При сбросе пилотного давления клапаны немедленно закрываются, запирая жидкость в полостях цилиндра. |
| Тип управления | Пилотное (управляющее) давление. Для перемещения цилиндра необходимо подать давление не только на рабочую линию, но и на пилотный порт противоположного обратного клапана. |
| Присоединение | Резьбовое. Тип резьбы: BSPP 3/8″ (G 3/8″) или NPTF 3/8″ (требует уточнения по каталогу). |
| Рабочая среда | Гидравлические масла на минеральной основе стандартных групп вязкости. |
| Номинальное давление | До 35 МПа (350 бар). |
| Максимальное давление | До 40 МПа (400 бар) кратковременно. |
| Давление открытия (пилотное) | Обычно соотношение 4:1 или 5:1 (например, для открытия при рабочем давлении 200 бар требуется пилотное давление ~40-50 бар). Требует уточнения по спецификации. |
| Номинальный расход | До 40-60 л/мин (характерно для размера 3/8″). |
| Утечка в закрытом состоянии | Минимальная, соответствует классу герметичности А или В по ГОСТ 9544. |
| Материалы | • Корпус: Сталь или ковкий чугун. • Затворы и седла: Закалённая сталь. • Уплотнения: NBR (стандартно). |
| Температура среды | От -20°C до +80°C. |
